उत्पाद विवरण:
|
| टाइप: | 10 जीबीपीएस सीएसएफपी+ ट्रांसीवर | डेटा दर (जीबीपीएस): | 10.3 जीबीपीएस / 10.3 जीबीपीएस |
|---|---|---|---|
| बनाने का कारक: | सीएसएफपी+ | तरंग दैर्ध्य (Ch1): | TX1310nm / RX1270nm |
| तरंग दैर्ध्य (Ch2): | Tx1270nm / Rx1330nm | अवयव: | डीएफबी+पिन |
| हस्तांतरण: | 20 किमी | डोम/डीडीएम: | का समर्थन किया |
| कीवर्ड: | 2 फाइबर बीड़ी ट्रांसीवर 20km | ||
| प्रमुखता देना: | 10 जी कॉम्पैक्ट एसएफपी,डोम कॉम्पैक्ट एसएफपी,दोहरी बीड़ी ट्रांसीवर |
||

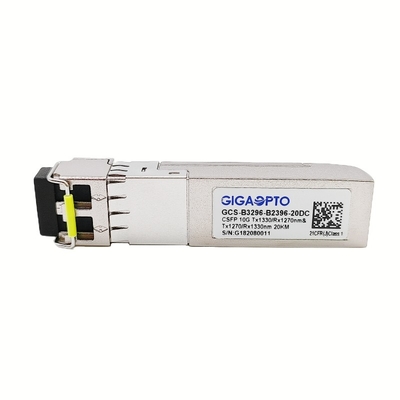

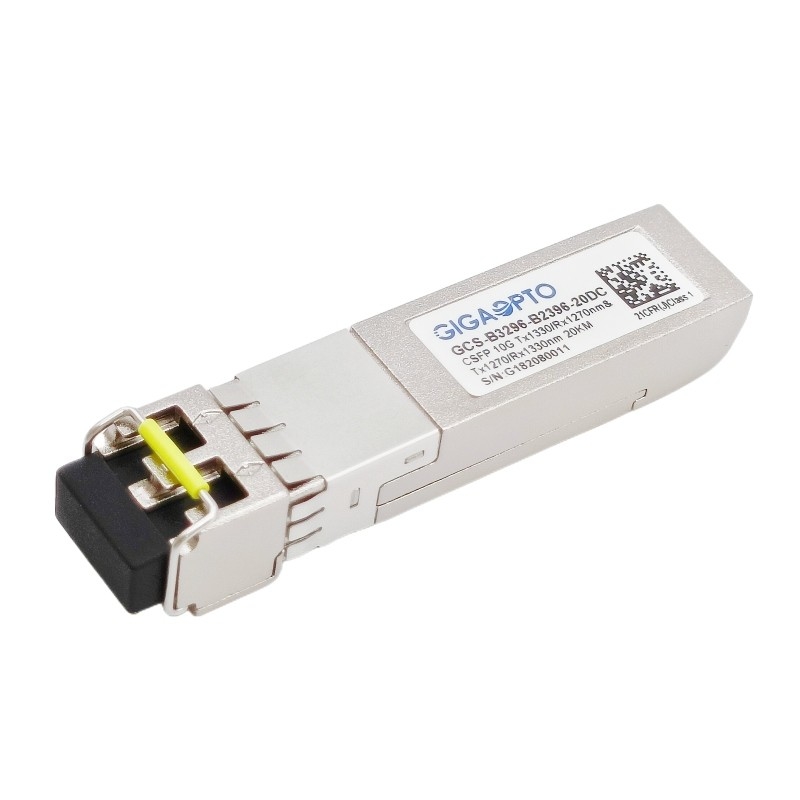

10.3Gbps 2 फाइबर कॉम्पैक्ट SFP+ ट्रांसीवर Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
विवरण
GCS-B3296-B2396-20DC ट्रांसीवर द्वि-दिशात्मक सीरियल ऑप्टिकल डेटा संचार जैसे IEEE 802.3ae 10GBASE-BX के लिए 1270/1330 एनएम ट्रांसमीटर और 1330/1270 एनएम रिसीवर का उपयोग करके एक छोटा रूप कारक प्लग करने योग्य मॉड्यूल है।
यह CSFP+ ट्रांसीवर 10GBASE-LR और फाइबर चैनल के लिए कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) MSA विकल्प 2 के साथ पूरी तरह से अनुपालन करता है, जिससे प्रति पोर्ट दो स्वतंत्र द्विदिश चैनल की अनुमति मिलती है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है। MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
विशेष विवरण
| उत्पादनाम | 10जी सीएसएफपी+ ट्रांसीवर | पी/एन | GCS-B3296-B2396-20DC |
| बनाने का कारक | सीएसएफपी+ | टाइप | 2 फाइबर द्विदिश |
| काटादर (CH1/CH2)) | 10.3 जीबीपीएस / 10.3 जीबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| हस्तांतरण | 20 किमी | इंटरफेस | एलसी डुप्लेक्स यूपीसी |
| केंद्रतरंग दैर्ध्य (CH1) | TX1330nm / RX1270nm | केंद्रतरंग दैर्ध्य (CH2) | TX1270nm / RX1330 |
| पावर वोल्टेज | +3.3V (सामान्य) | शक्तिअपव्यय | ≤ 2.0W |
| ट्रांसमीटरप्रकार (CH1/CH2) | डीएफबी | रिसीवरप्रकार (CH1/CH2) | पिन + टीआईए |
| टीएक्सशक्तिप्रति चैनल | -2~ +3डीबीएम | आरएक्ससंवेदनशीलताप्रति चैनल | <-13dBm |
| विलुप्त होने का अनुपात | > 3.5dB | आरएक्स संतृप्ति | > 0.5dBm |
| ऑप्टिकलबजट (डीबी) | 11dB | डिजिटल डायग्नोस्टिक | सहयोग |
| पर्यावरणतापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाईवज़न | 30 ग्राम | |
| अनुपालन | 10G ईथरनेट लिंक, MSA आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | ठेठ | मैक्स। | इकाई |
| 9µm कोर व्यास SMF | ली | 20 | किमी | ||
| डेटा गति | 1.25 | 10.3 | जीबीपीएस | ||
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | सी | 1260 | 1270 | 1280 | एनएम |
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | ||
| औसत आउटपुट पावर * (नोट 3) | एक प्रकार की मछली | -2 | 3 | डी बी एम | |
| विलुप्त होने का अनुपात @ 1250Mbps | एर | 3.5 | डीबी | ||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||
| ट्रांसमीटर और फैलाव दंड | तेदेपा | 2 | डीबी | ||
| ऑफ ट्रांसमीटर की औसत शक्ति | -30 | डी बी एम | |||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | सी | 1320 | 1330 | 1340 | एनएम |
| रिसीवर संवेदनशीलता * (नोट 4) | पीमिन | -13 | डी बी एम | ||
| रिसीवर अधिभार | पीएमएक्स | 0.5 | डी बी एम | ||
| हारकर लौटा | 12 | डीबी | |||
| लॉस डी-एसर्ट | हानि | -14 | डी बी एम | ||
| लॉस एसर्ट | लोसा | -30 | डी बी एम | ||
Note3: आउटपुट को 9/125μm सिंगल-मोड फाइबर में जोड़ा गया है।
नोट 4: सबसे खराब ईआर, 1ई-12 से कम बीईआर और 10.3125 जीबीपीएस पर पीआरबीएस 231-1 के साथ मापा गया।
यांत्रिक आयाम
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
