उत्पाद विवरण:
|
| उत्पाद प्रकार: | डुअल 1000 बेस सीएसएफपी बीड़ी एलएक्स | डेटा गति: | 1.25 जीबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1550 एनएम |
| अवयव: | एफपी+पिन | केबल लंबाई: | 20 किमी |
| मीडिया: | जी.652 एसएमएफ | प्रमुखता से दिखाना: | कॉम्पैक्ट एसएफपी फाइबर ट्रांसीवर |
| प्रमुखता देना: | BIDI CSFP,CSFP मॉड्यूल,1G SFP ट्रांसीवर मॉड्यूल |
||

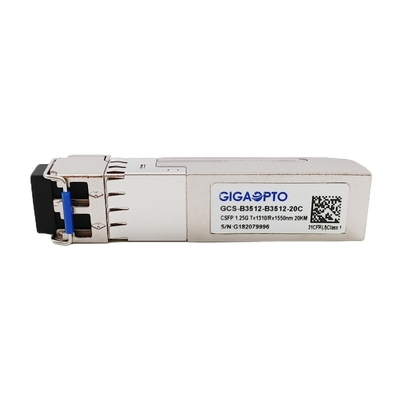

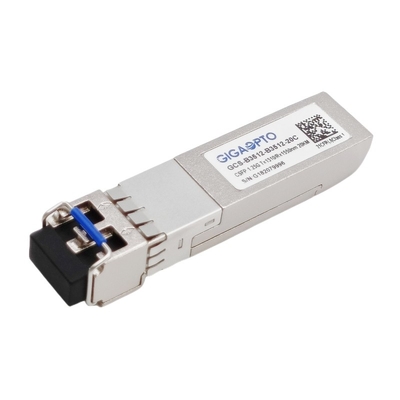

1.25G कॉम्पैक्ट SFP (CSFP) दोहरी BiDI 1310nm TX 1550 एनएम RX 20km
विवरण
यह कॉम्पैक्ट छोटा फॉर्म-फैक्टर सीएसएफएफ ट्रांसीवर एक एसएफपी पोर्ट का उपयोग करके यातायात की दोहरी द्वि-दिशात्मक धाराएं प्रदान करने के लिए डिज़ाइन किया गया है, इस प्रकार बंदरगाह घनत्व को दोगुना कर देता है और आवश्यक बंदरगाहों की संख्या के आधे से बिजली की खपत को कम करता है, 2 x 1000 एमबीपीएस का समर्थन करता है 9 से 20 किमी तक /125um सिंगल मोड फाइबर।
CSFP BIDI LX ट्रांसीवर दो स्वतंत्र डेटा संचार चैनलों के साथ है, प्रत्येक अलग चैनल के लिए यह ट्रांसीवर अत्यधिक विश्वसनीय 1310nm FP लेजर ट्रांसमीटर और 1550nm पिन फोटोडायोड रिसीवर का उपयोग करता है, सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह सीएसएफपी एलएक्स ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेष विवरण
| उत्पादन श्रेणी | दोहरी 1जी सीएसएफपी | भाग संख्या | जीसीएस-बी3512-बी3512-20सी |
| पैकेट | सीएसएफपी | टाइप | 2x बीआईडीआई एलएक्स |
| काटाभाव(जीबीपीएस) | 2x 1.25G | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| अधिकतम लिंक लंबाई | 20 किमी | योजक | दोहरी एलसी / यूपीसी |
| TX तरंग दैर्ध्य(ठेठ) | 2x 1310nm | आरएक्स तरंगदैर्ध्य(ठेठ) | 2x 1550nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्तिअपव्यय | 1.3W |
| TX घटक | एफपी | आरएक्स घटक | नत्थी करना |
| टीएक्स औसतशक्ति | -9 ~ -3 डीबीएम | आरएक्ससंवेदनशीलता | <-22dBm |
| विलुप्त होने का अनुपात | > 9dB | आरएक्स संतृप्ति | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 13dB | डोम | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 वर्ष |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 0.025 किग्रा | |
| प्रोटोकॉल | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 4 | एनएम | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -9 | -3 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1480 | 1550 | 1580 | एनएम | |||
| रिसीवर संवेदनशीलता | -23 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -23 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -35 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 27-1 परीक्षण पैटर्न @1250Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
