उत्पाद विवरण:
|
| टाइप: | 2-फाइबर 1जी सीएसएफपी | डेटा दर (जीबीपीएस): | 1.244जीबीपीएस/1.244जीबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1550 एनएम |
| अवयव: | डीएफबी+पिन | दूरी: | 40 किमी |
| तापमान: | व्यावसायिक | कीवर्ड: | 1.244G CSFP फाइबर ट्रांसीवर |
| प्रमुखता देना: | 1000BASE CSFP,TX1550 CSFP,दोहरी बीड़ी ट्रांसीवर |
||

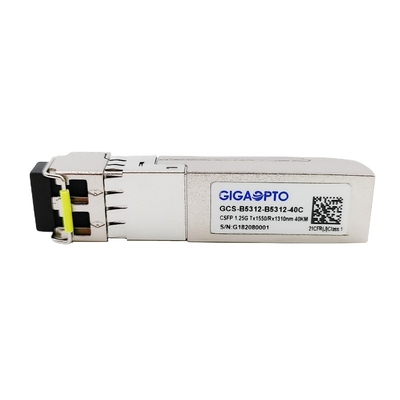

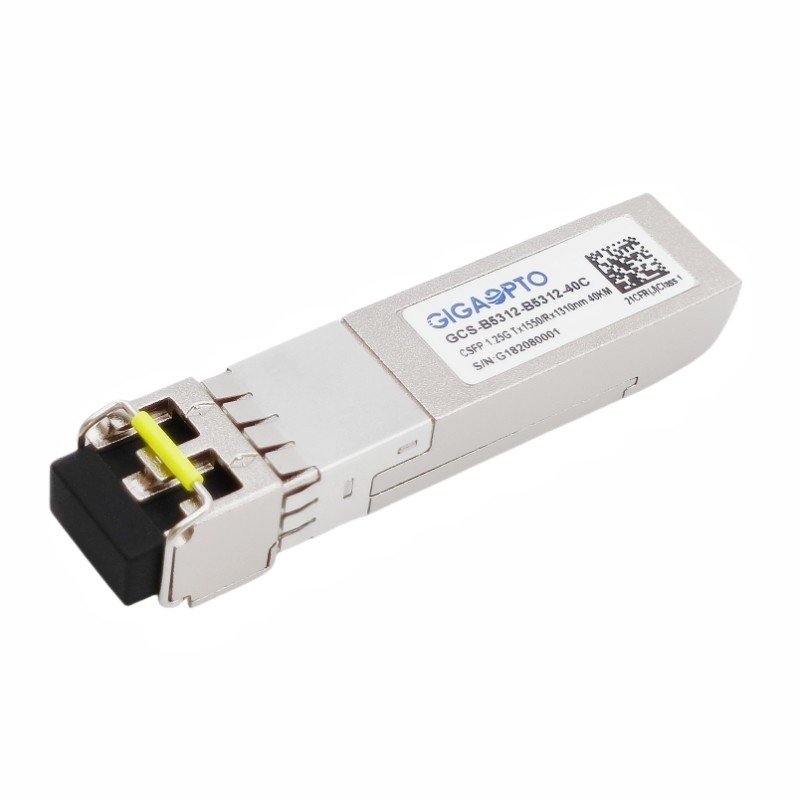

1000BASE CSFP दोहरी BIDI 40km TX1550 RX1310 SM ट्रांसीवर LC DOM
विवरण
यह GCS-B5312-B5312-40C CSFP ट्रांसीवर उच्च प्रदर्शन और मानक तापमान में काम करने वाला उच्च स्थिरता वाला उत्पाद है, जो 1550nmTx / 1310nmRx के नाममात्र तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर (SMF) पर 40km तक 1000Base-BX 2-चैनल थ्रूपुट प्रदान करता है। एक एलसी कनेक्टर।
प्रत्येक चैनल के लिए, ट्रांसीवर में तीन खंड होते हैं: एक 1550 एनएम डीएफबी लेजर ट्रांसमीटर, एक 1310 एनएम पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर कॉम्पैक्ट एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) और एसएफएफ-8472 के साथ संगत हैं। अधिक जानकारी के लिए, कृपया एसएफपी एमएसए देखें।
विशेष विवरण
| उत्पादन श्रेणी | दोहरी 1000 बेस सीएसएफपी ट्रांसीवर | पी/एन | GCS-B5312-B5312-40C |
| पैकेट | कॉम्पैक्ट एसएफपी | टाइप | 2 फाइबर बीड़ी |
| जानकारी-दर (जीबीपीएस) | 1.244जी/1.244जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| पहुंच | 40 किमी | योजक | एलसी / यूपीसी डुप्लेक्स |
| TX तरंग दैर्ध्य | 2x 1550nm | आरएक्स तरंगदैर्ध्य | 2x 1310nm |
| पावर वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| टेक्सास टाइप | डीएफबी | आरएक्स प्रकार | नत्थी करना |
| TX आउटपुटशक्ति | -5 ~ 0dBm | आरएक्स संवेदनशीलता | <-25dBm |
| विलुप्त होने का अनुपात | > 9dB | परिपूर्णता | > 0dBm |
| शक्ति-बजट (डीबी) | 20dB | डीडीएम | में निर्माण |
| पर्यावरण | ऑपरेटिंग: मानक 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | एमटीबीएफ | 1,000,000 घंटे | |
| प्रोटोकॉल | 1000BASE ईथरनेट, MSA आज्ञाकारी, SFF-8472 | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1310 | 1330 | एनएम | |||
| रिसीवर संवेदनशीलता | -25 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -27 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -40 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @1244Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
