उत्पाद विवरण:
|
| उत्पाद प्रकार: | सीएसएफपी एलएक्स | डेटा गति: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 x 1490nm | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| लिंक दूरी: | 20 किमी | मीडिया: | सिंगल मोड फाइबर |
| कीवर्ड: | 2 चैनल BIDI CSFP ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | 2 चैनल BIDI CSFP,1000Base BIDI CSFP,कॉम्पैक्ट SFP ट्रांसीवर मॉड्यूल |
||

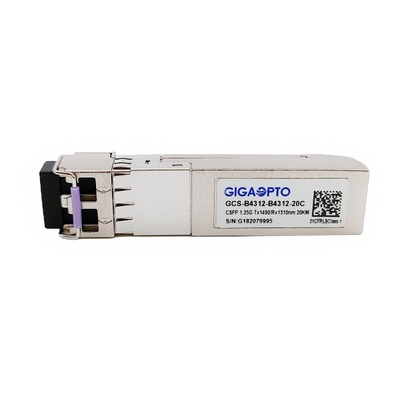

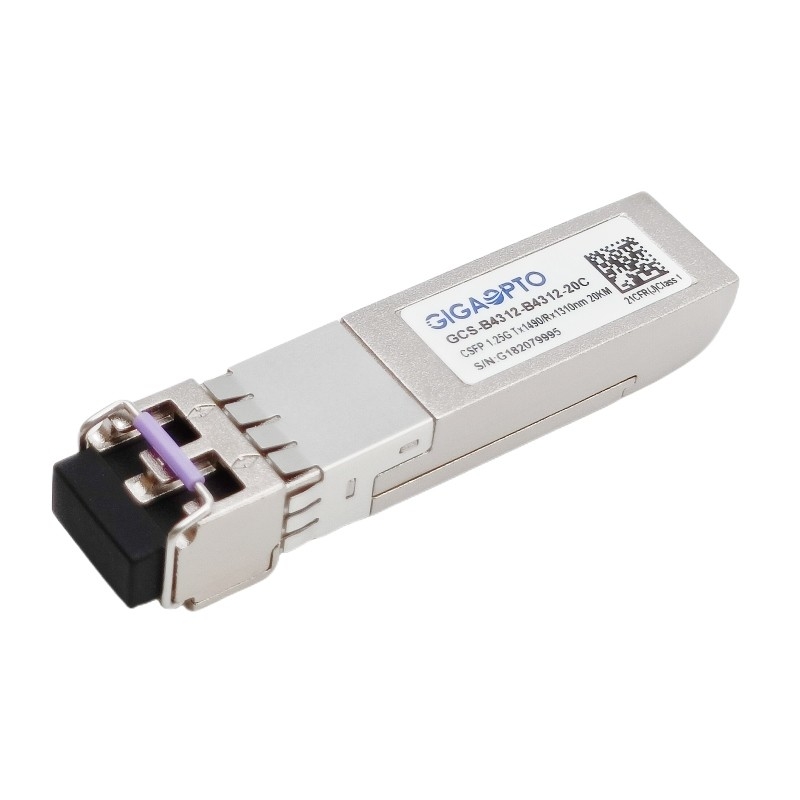

1000 बेस 2 चैनल BIDI CSFP ट्रांसीवर मॉड्यूल TX1490nm / RX1310nm 20km LC DOM
विवरण
CSFP BIDI LX20 ट्रांसीवर दो स्वतंत्र डेटा संचार चैनलों के साथ है, प्रत्येक अलग चैनल के लिए यह ट्रांसीवर यूनिट एक अत्यधिक विश्वसनीय 1490nm DFB लेजर ट्रांसमीटर और एक 1310nm पिन फोटोडायोड रिसीवर का उपयोग करता है, जो नेटवर्क सिस्टम विक्रेताओं को पोर्ट घनत्व और डेटा थ्रूपुट बढ़ाने में सक्षम करेगा, जबकि नेटवर्क उपकरण लागत को कम करना।
यह CSFP BIDI LX20 मॉड्यूल 1.063-1.25Gbps डेटा दर और गीगाबिट ईथरनेट (1.25Gbps) और 1G फाइबर चैनल (1.0625Gbps) जैसे अनुप्रयोगों का समर्थन करता है, जो 20 किमी तक का अधिकतम लिंक है, मानक 0 ° -70 ° C तापमान रेंज में संचालित होता है और डबल एलसी इंटरफ़ेस है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।DDM/DOM ऑप्टिकल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शंस I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जो वर्तमान परिचालन स्थितियों के बारे में नैदानिक जानकारी प्रदान करते हैं।
यह CSFP BIDI LX20 ट्रांसीवर पूरी तरह से कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) MSA विकल्प 2 और CE/RoHS प्रमाणित के अनुरूप है।
विशेष विवरण
| उत्पादन श्रेणी | सीएसएफपी द्विदिश ट्रांसीवर | भाग संख्या | जीसीएस-बी4312-बी4312-20सी |
| पैकेट | सीएसएफपी | टाइप | 2x बीआईडीआई एलएक्स |
| काटाभाव(जीबीपीएस) | 1.25जी/1.25जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| अधिकतम पहुंच | 20 किमी | इंटरफेस | दोहरी एलसी पीसी |
| TX तरंग दैर्ध्य(ठेठ) | 2x 1490nm | आरएक्स तरंगदैर्ध्य(ठेठ) | 2x 1310nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्तिअपव्यय | 1.3W |
| लेज़रटाइप | डीएफबी | पी.डी.टाइप | नत्थी करना |
| टीएक्सनिर्गमन शक्ति | -9 ~ -3 डीबीएम | आरएक्ससंवेदनशीलता | <-22dBm |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > -3 डीबीएम |
| बिजली बजट (डीबी) | 13dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 वर्ष |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 0.025 किग्रा | |
| प्रोटोकॉल | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -9 | -3 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -23 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -23 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -35 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 27-1 परीक्षण पैटर्न @1250Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुशंसित इंटरफ़ेस सर्किट
