उत्पाद विवरण:
|
| टाइप: | 2-फाइबर 1जी सीएसएफपी | डेटा दर (जीबीपीएस): | 1.244जीबीपीएस/1.244जीबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1550 एनएम |
| अवयव: | डीएफबी+पिन | दूरी: | 40 किमी |
| तापमान: | व्यावसायिक | कीवर्ड: | सीएसएफपी मॉड्यूल |
| प्रमुखता देना: | 2 फाइबर कॉम्पैक्ट एसएफपी,1.244 जीबीपीएस कॉम्पैक्ट एसएफपी,डोम एसएफपी: |
||

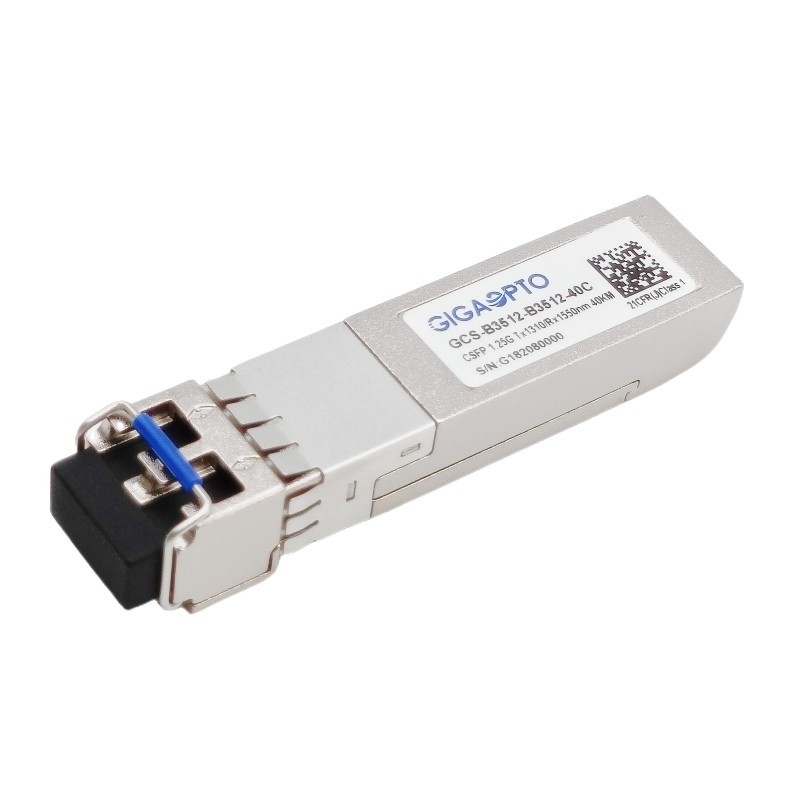

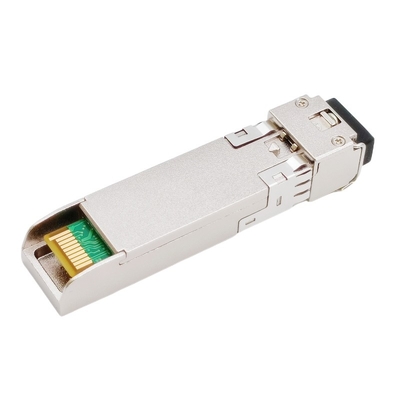

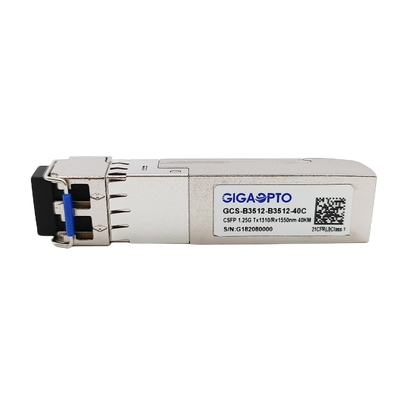

2 फाइबर 1.244Gbps कॉम्पैक्ट SFP BIDI 1310nm/1550nm SMF 40km LC DOM
विवरण
यह 1000 बेस 2-चैनल सीएसएफपी बीआईडीआई ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 1.244 जीबीपीएस और एसएमएफ के साथ 40 किमी ट्रांसमिशन दूरी का समर्थन करते हैं। यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन MSA SFF-8472 में निर्दिष्ट I2C श्रृंखला बस के माध्यम से उपलब्ध हैं।
ट्रांसीवर में पांच खंडों के साथ 2-चैनल द्वि-दिशात्मक ऑप्टिकल ट्रांसीवर इकाई होती है: एलडी ड्राइवर, सीमित एम्पलीफायर, डिजिटल डायग्नोस्टिक मॉनिटर, लेजर का प्रकार (डीएफबी लेजर) और पिन फोटो-डिटेक्टर।
ऑप्टिकल आउटपुट को Tx डिसेबल के TTL लॉजिक हाई-लेवल इनपुट द्वारा डिसेबल किया जा सकता है, और सिस्टम I2C के जरिए मॉड्यूल को डिसेबल भी कर सकता है।लेजर के उस गिरावट को इंगित करने के लिए टीएक्स फॉल्ट प्रदान किया जाता है।सिग्नल का नुकसान (एलओएस) आउटपुट रिसीवर के इनपुट ऑप्टिकल सिग्नल के नुकसान या पार्टनर के साथ लिंक स्थिति को इंगित करने के लिए प्रदान किया जाता है।सिस्टम I2C रजिस्टर एक्सेस के माध्यम से एलओएस (या लिंक)/अक्षम/गलती की जानकारी भी प्राप्त कर सकता है।सी-एसएफपी सॉकेट में प्लग किए जाने पर पारंपरिक एसएफपी कार्य करेगा, साथ ही सी-एसएफपी और होस्ट बोर्ड को कोई नुकसान नहीं होगा यदि सी-एसएफपी मॉड्यूल को पारंपरिक एसएफपी सॉकेट में प्लग किया गया हो
कॉम्पैक्ट SFP (CSFP) ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) MSA विकल्प 2 और SFF-8472 का पूरी तरह से अनुपालन करता है।
विशेष विवरण
| उत्पादन श्रेणी | 2 चैनल सीएसएफपी ट्रांसीवर | पी/एन | जीसीएस-बी3512-बी3512-40सी |
| बनाने का कारक | कॉम्पैक्ट एसएफपी | टाइप | दोहरी बीडीआई EX |
| जानकारीदर (जीबीपीएस) | 1.244जी/1.244जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| अधिकतम केबल लंबाई | 40 किमी | कनेक्टर/पोलिश | एलसी / यूपीसी डुप्लेक्स |
| TX तरंग दैर्ध्य | 2x 1310nm | आरएक्स तरंगदैर्ध्य | 2x 1550nm |
| पावर वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| एलडी टाइप | डीएफबी | पीडी प्रकार | नत्थी करना |
| TX औसतशक्ति | -5 ~ 0dBm | आरएक्स संवेदनशीलता | <-25dBm |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > 0dBm |
| शक्ति-बजट (डीबी) | 20dB | डिजिटल डायग्नोस्टिक्स | सहायता |
| तापमान | ऑपरेटिंग: वाणिज्यिक 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | एमटीबीएफ | 1,000,000 घंटे | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1300 | 1310 | 1320 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| रिसीवर संवेदनशीलता | -25 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -27 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -40 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @1244Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
