उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 1000BASE-ZX DWDM SFP | प्रपत्र प्रकार: | एसएफपी |
|---|---|---|---|
| रफ़्तार: | 1000BASE | अधिकतम पहुंच: | 100 किमी |
| केंद्र तरंग दैर्ध्य: | 1528.77 ~ 1563.86 एनएम | ऑप्टिकल घटक: | डीडब्ल्यूडीएम डीएफबी (ठंडा) |
| पीडी प्रकार: | एपीडी | बिजली बजट: | 32dB |
| कीवर्ड: | 1.25Gbps SFP DWDM, C17-C61 ऑप्टिकल ट्रांसीवर, 1G DWDM SFP 100km मॉड्यूल | ||
| प्रमुखता देना: | 1.25Gbps SFP ऑप्टिकल ट्रांसीवर,100km SFP ऑप्टिकल ट्रांसीवर,DWDM ट्रांसीवर |
||

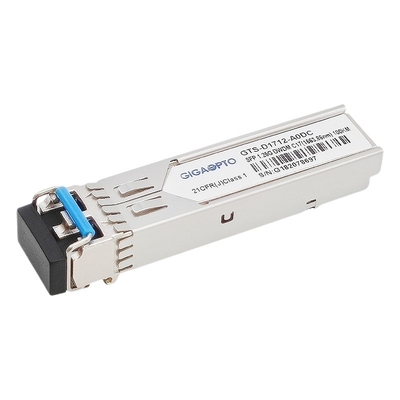

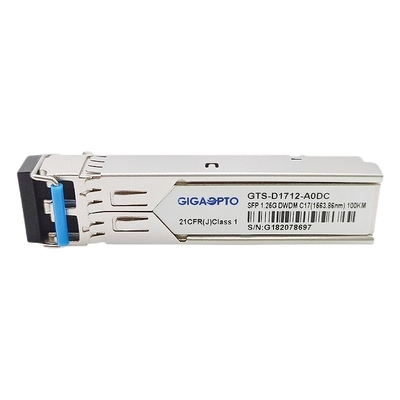

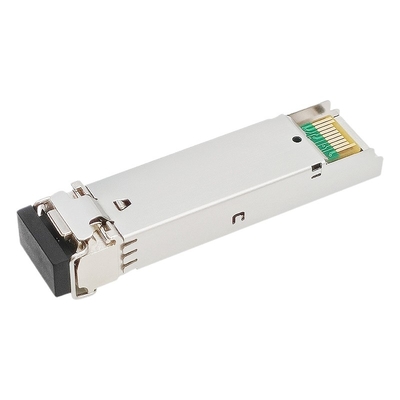

1000BASE-DWDMजेडएक्स 1.25 जीबीपीएसएसएफपी100 किमी 100GHzC17-C61 (1528.77nm-1563.86nm)एसएमएफ डोम डुप्लेक्स एलसीट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO के GTS-D1712-A0DC श्रृंखला SFP ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी छोटे फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल हैं जो 1.25Gbps की डेटा दर का समर्थन करते हैं और ITU-T द्वारा निर्दिष्ट 1528.77nm से 1565.50nm तक नाममात्र DWDM तरंग दैर्ध्य पर संचालित होते हैं।मॉड्यूल डेटा 9/125um सिंगल मोड फाइबर पर 100km तक लिंक करता है।यह डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डीडब्ल्यूडीएम) अनुप्रयोगों में पीसीबी को सिंगल मोड फाइबर ऑप्टिक केबल से जोड़ने का एक सरल और सुविधाजनक तरीका प्रदान करता है।यह सीरियल ऑप्टिकल डेटा संचार अनुप्रयोगों के लिए एक उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है।
ट्रांसीवर में दो खंड होते हैं: ट्रांसमीटर अनुभाग में एक ठंडा DWDM DFB लेजर शामिल होता है, और रिसीवर अनुभाग में TIA के साथ एकीकृत APD फोटोडायोड होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट और SFF-8472 डिजिटल डायग्नोस्टिक्स फ़ंक्शंस के साथ संगत हैं।
विनिर्देश
| उत्पाद पैकेजिंग | एसएफपी | आंकड़ा स्थानांतरण दर | 1250 एमबीपीएस |
| ऑप्टिकल ग्रहण प्रकार | एलसी डुअल | अधिकतम दूरी | 100 किमी (62.1 मील) |
| डीडीएम | समर्थित | फाइबर मोड | एसएमएफ |
| बिजली बजट | 32dB | तापमान |
व्यावसायिक 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस | सापेक्षिक आर्द्रता | 0~85% |
| केंद्र तरंग दैर्ध्य | 1528.7~-1563.86एनएम | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| बिजली की खपत | <1W | बिजली आपूर्ति करें | 300mA |
| ट्रांसमीटर प्रकार | डीडब्ल्यूडीएम डीएफबी (कूल्ड) | तस्वीर-डिटेक्टर | एपीडी |
| TX पावर | 0~5dBm | रिसीवर संवेदनशीलता | <-32dBm |
| एर | >9डीबी | रिसीवर ओवरभार | >-8dBm |
| प्रोटोकॉल | आईईईई802.3z, एमएसए आज्ञाकारी | ||
सूचना: जब लंबी दूरी के ट्रांसीवर का उपयोग कम दूरी के प्रसारण में किया जाता है, तो कृपया उपयुक्त के साथ मिलान करें
तालिका के अनुसार क्षीणक।
| दूरी | ≤15किमी | ≤35किमी | 55किमी |
| attenuator | 15dB | 10dB | 5dB |
आदेश की जानकारी
| भाग संख्या | विवरण | आईटीयू चैनल | आवृत्ति (THz) | तरंग दैर्ध्य (एनएम) | पहुंच (किमी) | योजक |
| GTS-D1712-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 17 | 191.7 | 1563.86 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D1812-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 18 | 191.8 | 1563.05 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D1912-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 19 | 191.9 | 1562.23 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2012-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 20 | 192 | 1561.42 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2112-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 21 | 192.1 | 1560.61 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2212-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 22 | 192.2 | 1559.79 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2312-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 23 | 192.3 | 1558.98 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2412-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 24 | 192.4 | 1558.17 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2512-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 25 | 192.5 | 1557.36 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2612-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 26 | 192.6 | 1556.55 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2712-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 27 | 192.7 | 1555.75 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2812-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 28 | 192.8 | 1554.94 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D2912-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 29 | 192.9 | 1554.13 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3012-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 30 | 193 | 1553.33 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3112-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 31 | 193.1 | 1552.52 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3212-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 32 | 193.2 | 1551.72 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3312-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 33 | 193.3 | 1550.92 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3412-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 34 | 193.4 | 1550.12 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3512-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 35 | 193.5 | 1549.32 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3612-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 36 | 193.6 | 1548.51 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3712-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 37 | 193.7 | 1547.72 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3812-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 38 | 193.8 | 1546.92 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D3912-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 39 | 193.9 | 1546.12 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4012-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 40 | 194 | 1545.32 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4112-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 41 | 194.1 | 1544.53 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4212-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 42 | 194.2 | 1543.73 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4312-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 43 | 194.3 | 1542.94 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4412-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 44 | 194.4 | 1542.14 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4512-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 45 | 194.5 | 1541.35 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4612-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 46 | 194.6 | 1540.56 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4712-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 47 | 194.7 | 1539.77 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4812-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 48 | 194.8 | 1538.98 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D4912-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 49 | 194.9 | 1538.19 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5012-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 50 | 195 | 1537.4 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5112-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 51 | 195.1 | 1536.61 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5212-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 52 | 195.2 | 1535.82 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5312-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 53 | 195.3 | 1535.04 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5412-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 54 | 195.4 | 1534.25 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5512-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 55 | 195.5 | 1533.47 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5612-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 56 | 195.6 | 1532.68 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5712-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 57 | 195.7 | 1531.9 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5812-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 58 | 195.8 | 1531.12 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D5912-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 59 | 195.9 | 1530.33 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D6012-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 60 | 196 | 1529.55 | 100 किमी | एलसी डुप्लेक्स |
| GTS-D6112-A0DC | 1.25Gbps SFP DWDM ट्रांसीवर | 61 | 196.1 | 1528.77 | 100 किमी | एलसी डुप्लेक्स |
विशेषताएँ
मानक: 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)
औद्योगिक: -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
आवेदन पत्र
अनुकूलता
Gigaopto के सभी ऑप्टिकल मॉड्यूल ओपन-सोर्स हैं और कई अत्यधिक लोकप्रिय ऑप्टिकल उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किए जा सकते हैं।इस उत्पाद के लिए (1.25G SFP DWDM 100km) कृपया निम्नलिखित संगतता तालिका देखें (जैसे C17/1563.86nm)।यदि आप संगतता के बारे में अधिक जानकारी चाहते हैं, तो कृपया हमसे बेझिझक संपर्क करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | पी/एन | ब्रैंड | पी/एन |
| गिगाओप्टो | GTS-D1712-A0DC | सिस्को | डीडब्ल्यूडीएम-एसएफपी-6386 |
| एचपीई | DWDM-SFP1G-63.86-100 | जुनिपर | SFP-1G-DW17-100 |
| जरी वस्त्र | 1G-SFP-ZRD-1563.86-100 | हुवाई | DWDM-SFP1G-63.86-100 |
| चरम | DWDM-SFP1G-63.86-100 | एच3सी | DWDM-SFP1G-63.86-100 |
