उत्पाद विवरण:
|
| उत्पाद प्रकार: | कॉम्पैक्ट एसएफपी | डेटा गति: | 1.25 जीबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 x 1490nm |
| हस्तांतरण: | 20 किमी | केबल प्रकार: | एसएमएफ |
| कीवर्ड: | 1.25G CSFP ऑप्टिकल फाइबर ट्रांसीवर | ||
| प्रमुखता देना: | SFP CSFP,1.25G CSFP,दोहरी बीड़ी कॉम्पैक्ट SFP |
||

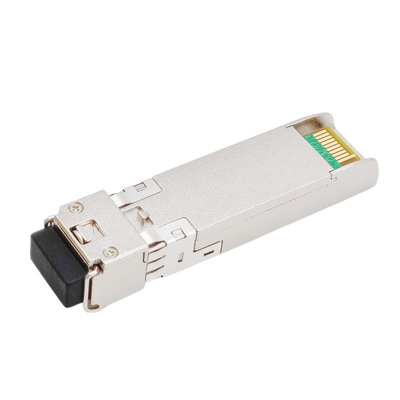

1.25G कॉम्पैक्ट SFP (CSFP) दोहरी BIDI TX1310nm RX1490nm 20km LC DOM
विवरण
यह 1000 बेस 2-फाइबर द्वि-दिशात्मक कॉम्पैक्ट एसएफपी ट्रांसीवर एसएफपी का एक संस्करण है जिसमें एक ही यांत्रिक रूप कारक है जो प्रति बंदरगाह दो स्वतंत्र द्विदिश चैनलों की अनुमति देता है।इसे उच्च घनत्व वाले गीगाबिट ईथरनेट/1G फाइबर चैनल अनुप्रयोगों में उपयोग करने के लिए डिज़ाइन किया गया है, जो मानक सिंगल मोड फाइबर पर TX1310nm / RX1490nm के नाममात्र तरंग दैर्ध्य का उपयोग करके 20 किमी लिंक प्रदान करता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन MSA SFF-8472 में निर्दिष्ट I2C श्रृंखला बस के माध्यम से उपलब्ध हैं।ट्रांसमीटर अनुभाग एक बहु क्वांटम अच्छी तरह से 1310nm DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC 60825 के अनुसार एक वर्ग 1 लेजर अनुरूप है। रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर IC में लगे एक एकीकृत 1490nm डिटेक्टर प्रीम्प्लीफायर (IDP) का उपयोग करता है। .
CSFP ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) MSA विकल्प 2 और SFF-8472 का पूरी तरह से अनुपालन करता है।
विशेष विवरण

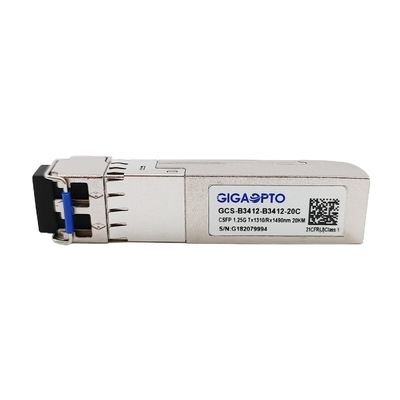

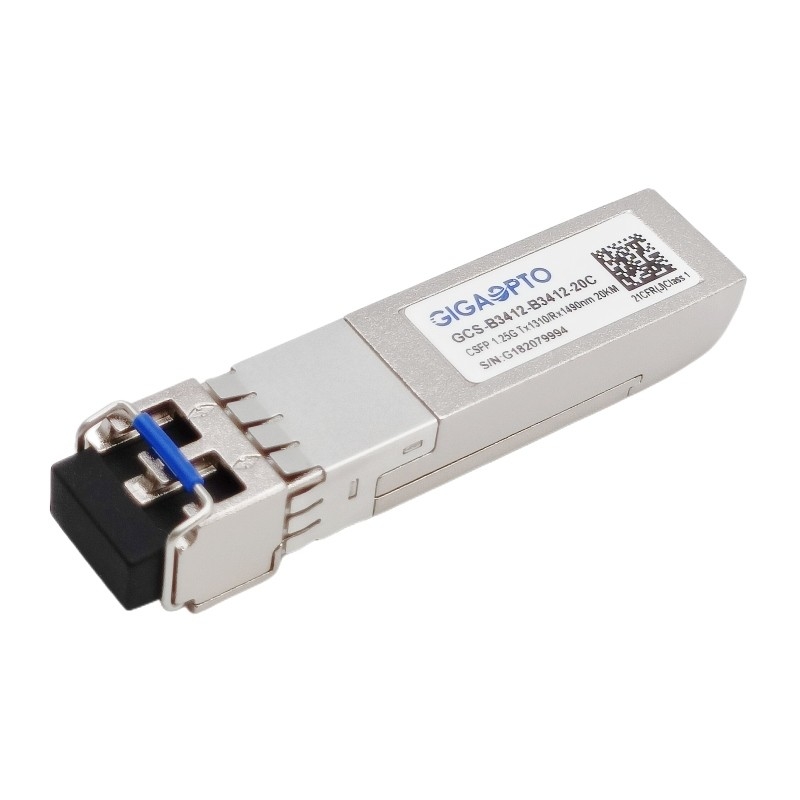

| उत्पादन श्रेणी | फाइबर सीएसएफपी ट्रांसीवर | भाग संख्या | जीसीएस-बी3412-बी3412-20सी |
| बनाने का कारक | सीएसएफपी | टाइप | 2x बीआईडीआई एलएक्स |
| डेटा गति | 1.25जी/1.25जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| दूरी | 20 किमी | योजक | 2x एलसी-सिम्प्लेक्स |
| TX तरंग दैर्ध्य | 2x 1310nm | आरएक्स तरंगदैर्ध्य | 2x 1490nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| ट्रांसमीटर प्रकार / लेन | एफपी | रिसीवर प्रकार / लेन | नत्थी करना |
| ट्रांसमीटर आउटपुट पावर | -9 ~ -3 डीबीएम | रिसीवर संवेदनशीलता | <-22dBm |
| विलुप्त होने का अनुपात | > 9dB | इनपुट अधिभार | > -3 डीबीएम |
| बिजली बजट (डीबी) | 13dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| अनुपालन | 1000Base BX20 IEEE802.3ah, CE, कक्षा 1 FDA और IEC60825-1 लेजर सुरक्षा अनुपालन, CSFP MSA विकल्प 2, IEEE 802.3z, RoHS, SFF-8472 | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| बिजली की खपत | 1.32 | वू | ||||
| बिजली आपूर्ति करें | आईसीसी | 400 | एमए | |||
| ट्रांसमीटर | ||||||
| सिंगल-एंडेड इनपुट वोल्टेज टॉलरेंस | -0.3 | 4.0 | वी | |||
| डिफरेंशियल इनपुट वोल्टेज स्विंग | विन, पीपी | 200 | 2400 | एमवीपीपी | ||
| विभेदक इनपुट प्रतिबाधा | ज़िन | 90 | 100 | 110 | ओम | |
| ट्रांसमिट डिसेबल एसर्ट टाइम | 5 | हम | ||||
| ट्रांसमिट अक्षम वोल्टेज | वीडीआईएस | वीसीसी-1.3 | वीसीसी | वी | ||
| ट्रांसमिट सक्षम वोल्टेज | वेंचर | वी-0.3 | 0.8 | वी | ||
| रिसीवर | ||||||
| डिफरेंशियल आउटपुट वोल्टेज स्विंग | वाउट, पीपी | 500 | 900 | एमवीपीपी | ||
| विभेदक आउटपुट प्रतिबाधा | ज़ाउट | 90 | 100 | 110 | ओम | |
| डेटा आउटपुट वृद्धि / गिरावट का समय | ट्र/टीएफ | 100 | पी.एस. |
20% से 80% |
||
| एलओएस एसर्ट वोल्टेज | व्लॉसहो | वीसीसी-1.3 | वीसीसी | वी | ||
| एलओएस डी-जोर वोल्टेज | व्लॉसएल | वी-0.3 | 0.8 | वी | ||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| ट्रांसमीटर | ||||||
| केंद्र तरंग दैर्ध्य | सी | 1260 | 1310 | 1360 | एनएम | |
| स्पेक्ट्रम बैंडविड्थ (आरएमएस) | मैं | 3.5 | एनएम | |||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| औसत ऑप्टिकल पावर | पावजी | -9 | -3 | डी बी एम | 1 | |
| ऑप्टिकल विलुप्त होने का अनुपात | एर | 9 | डीबी | |||
| ट्रांसमीटर ऑफ आउटपुट पावर | पोफ | -45 | डी बी एम | |||
| ट्रांसमीटर आई मास्क | 802.3z (कक्षा 1 लेजर सुरक्षा) के अनुरूप | 2 | ||||
| रिसीवर | ||||||
| केंद्र तरंग दैर्ध्य | सी | 1470 | 1490 | 1510 | एनएम | |
| रिसीवर संवेदनशीलता (औसत शक्ति) | सेन | -20 | डी बी एम | 3 | ||
| इनपुट संतृप्ति शक्ति (अधिभार) | सातो | -3 | डी बी एम | |||
| लॉस एसर्ट | लोसा | -36 | डीबी | 4 | ||
| लॉस डी-जोर | हानि | -21 | डी बी एम | 4 | ||
| एलओएस हिस्टैरिसीस | लोशो | 0.5 | 2 | 6 | डी बी एम | |
टिप्पणियाँ:
1. 2^7-1 एनआरजेड पीआरबीएस पैटर्न पर मापें
2. ट्रांसमीटर आँख का मुखौटा परिभाषा।
3. प्रकाश स्रोत 1310 एनएम, ईआर = 9 डीबी के साथ मापा गया;BER =<10^-12 @PRBS=2^7-1 NRZ जब LOS को डी-एसर्ट किया जाता है, तो RX डेटा+/- आउटपुट हाई-लेवल (फिक्स्ड) होता है।
पिन असाइनमेंट और पिन विवरण
होस्ट बोर्ड कनेक्टर ब्लॉक पिन नंबर और नाम का आरेख
| नत्थी करना | नाम | नाम/विवरण | टिप्पणियाँ |
| 1 | वी | ट्रांसमीटर ग्राउंड | वीईई आंतरिक रूप से एसएफपी मॉड्यूल के भीतर जुड़ा हो सकता है |
|
2 |
TX दोष |
ट्रांसमीटर दोष। |
TX फॉल्ट एक ओपन कलेक्टर/ड्रेन आउटपुट है, जिसे होस्ट बोर्ड पर 4.7K-10K रेसिस्टर के साथ खींचा जाना चाहिए।नोट 1 अधिक जानकारी के लिए |
| 3 | TX1_अक्षम करें | Ch A . का ट्रांसमीटर अक्षम | मॉड्यूल चैनल ए फ़ंक्शन को अक्षम करता है |
|
4 |
MOD_DEF2 |
दो-तार इंटरफ़ेस डेटा |
2 तार सीरियल आईडी इंटरफ़ेस, एसडीए |
| 5 | MOD_DEF1 | दो-तार इंटरफ़ेस घड़ी | 2 वायर सीरियल आईडी इंटरफ़ेस, SCL |
| 6 | टीडी2- | Ch B . का उलटा ट्रांसमिट डेटा इनपुट | ये डिफरेंशियल ट्रांसमीटर पुट हैं।वे एसी-युग्मित, मॉड्यूल के अंदर 100 अंतर समाप्ति के साथ अंतर रेखाएं हैं।एसी युग्मन मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर इसकी आवश्यकता नहीं होती है |
|
7 |
टीडी2+ |
Ch B . का डेटा इनपुट संचारित करें |
|
|
8 |
एलओएस1 |
Ch A . के सिग्नल का नुकसान |
सिग्नल का पता चला फ़ंक्शन का नुकसान।अधिक जानकारी के लिए नोट 2। |
| 9 | आरडी2+ | Ch B . का प्राप्त डेटा आउटपुट | ये डिफरेंशियल रिसीवर आउटपुट हैं।वे एसी युग्मित 100 अंतर रेखाएं हैं जिन्हें उपयोगकर्ता SERDES पर 100 (अंतर) के साथ समाप्त किया जाना चाहिए।एसी कपलिंग मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर इसकी आवश्यकता नहीं होती है। |
|
10 |
आरडी2- |
Ch B . का उलटा प्राप्त डेटा आउटपुट |
|
|
1 1 |
वी |
ट्रांसीवर ग्राउंड |
वीईई आंतरिक रूप से एसएफपी मॉड्यूल के भीतर जुड़ा हो सकता है। |
|
12 |
आरडी1- |
Ch A . का उलटा प्राप्त डेटा आउटपुट | ये डिफरेंशियल रिसीवर आउटपुट हैं।वे एसी युग्मित 100 अंतर रेखाएं हैं जिन्हें उपयोगकर्ता SERDES पर 100 (अंतर) के साथ समाप्त किया जाना चाहिए।एसी कपलिंग मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर इसकी आवश्यकता नहीं होती है। |
|
13 |
आरडी1+ |
Ch A . का प्राप्त डेटा आउटपुट |
|
|
14 |
एलओएस2 |
सीएच बी . के सिग्नल का नुकसान |
सिग्नल का पता चला फ़ंक्शन का नुकसान।अधिक जानकारी के लिए नोट 2। |
| 15 | वीसीसीआर | रिसीवर पावर | 3.3V ± 5%।अधिक जानकारी के लिए नोट 3 |
|
16 |
वीसीसीटी |
ट्रांसमीटर पावर |
3.3V ± 5%।अधिक जानकारी के लिए नोट 3 |
| 17 | TX2_अक्षम करें | Ch B . का ट्रांसमीटर अक्षम | मॉड्यूल चैनल बी फ़ंक्शन को अक्षम करता है |
|
18 |
टीडी1+ |
Ch A . का डेटा इनपुट संचारित करें |
ये डिफरेंशियल ट्रांसमीटर पुट हैं।वे मॉड्यूल के अंदर 100 अंतर समाप्ति के साथ एसी-युग्मित अंतर रेखाएं हैं।एसी युग्मन मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर इसकी आवश्यकता नहीं होती है |
|
19 |
टीडी1- |
Ch A . का उलटा ट्रांसमिट डेटा इनपुट | |
|
20 |
वी |
ट्रांसीवर ग्राउंड |
वीईई आंतरिक रूप से एसएफपी मॉड्यूल के भीतर जुड़ा हो सकता है। |
टिप्पणियाँ:
1. जब उच्च, आउटपुट चैनल ए या चैनल बी में किसी प्रकार की लेजर गलती को इंगित करता है। होस्ट विवरण के लिए चैनल ए/बी पढ़ेगा: चैनल ए से TX फॉल्ट अगर बिट 2 [ए 2 एच: 110] में सेट है;चैनल बी से TX दोष अगर बिट 2 [बी2एच: 110] में सेट है।कम सामान्य ऑपरेशन को इंगित करता है।निम्न अवस्था में, आउटपुट को <0.8V तक खींचा जाएगा।
2. उच्च होने पर, यह आउटपुट इंगित करता है कि प्राप्त ऑप्टिकल पावर सबसे खराब स्थिति रिसीवर संवेदनशीलता से नीचे है (जैसा कि उपयोग में मानक द्वारा परिभाषित किया गया है)।कम सामान्य ऑपरेशन को इंगित करता है।निम्न अवस्था में, आउटपुट को <0.4V तक खींचा जाएगा।VccT VccR बिजली की आपूर्ति है।उन्हें SFP कनेक्टर पिन पर 3.3V ± 5% के रूप में परिभाषित किया गया है।अधिकतम आपूर्ति धारा 400Ma@3.3V है।Vcc आंतरिक रूप से SFP ट्रांसीवर मॉड्यूल के भीतर जुड़ा हो सकता है।
यांत्रिक आयाम
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
