उत्पाद विवरण:
|
| टाइप: | 10Gbps कॉम्पैक्ट SFP+ ट्रांसीवर | बिट दर (जीबीपीएस): | 10जीबीपीएस/10जीबीपीएस |
|---|---|---|---|
| पैकेट: | सीएसएफपी+ | तरंग दैर्ध्य (Ch1): | TX12700nm / RX1310nm |
| तरंग दैर्ध्य (Ch2): | TX1310nm / RX1270nm | लेजर/फोटोडायोड: | डीएफबी+पिन-टीआईए |
| पहुंच: | 20 किमी | डोम: | का समर्थन किया |
| कीवर्ड: | 10जी कॉम्पैक्ट एसएफपी+ 20किमी | ||
| प्रमुखता देना: | डोम बीड़ी ट्रांसीवर,20 किमी बीड़ी ट्रांसीवर,10 जी कॉम्पैक्ट एसएफपी + |
||

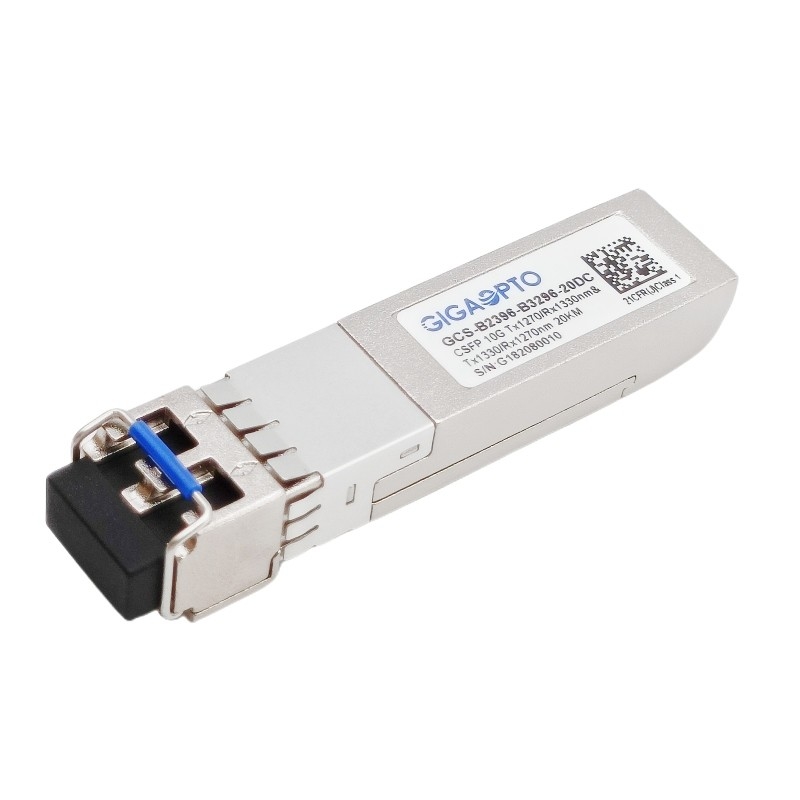

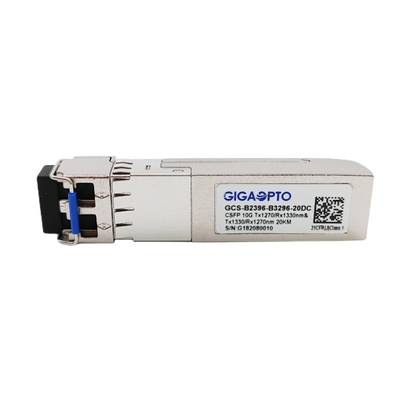

10.3Gbps 2-चैनल CSFP+ LC SM ट्रांसीवर Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km
विवरण
GCS-B2396-B3296-20DC ट्रांसीवर 10GBASE-LR और फाइबर चैनल के लिए कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) MSA विकल्प 2 के अनुरूप है, जिससे प्रति पोर्ट दो स्वतंत्र द्विदिश चैनल की अनुमति मिलती है।
चैनल वन के लिए, इसमें 1270nm DFB ट्रांसमीटर और 1330n रिसीवर है।
चैनल दो के लिए, इसमें 1330nm DFB ट्रांसमीटर और 1270nm रिसीवर है।
प्रत्येक चैनल 10 जीबीपीएस थ्रूपुट का समर्थन करता है और एलसी इंटरफेस के साथ सिंगल मोड फाइबर पर 20 किमी तक लिंक करता है।
यह गर्म प्लग क्षमता की अनुमति देने के लिए एसएफपी 20-पिन कनेक्टर के साथ है। सी-एसएफपी + और होस्ट बोर्ड को कोई नुकसान नहीं अगर सी-एसएफपी + मॉड्यूल को पारंपरिक एसएफपी सॉकेट में प्लग किया जाता है।MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
ट्रांसीवर कॉम्पैक्ट एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) और सीई / आरओएचएस प्रमाणित के साथ पूरी तरह से संगत है।
विशेष विवरण
| उत्पाद श्रेणी | 10जी सीएसएफपी+ ट्रांसीवर | पी/एन | GCS-B2396-B3296-20DC |
| बनाने का कारक | सीएसएफपी+ | टाइप | 2 बोसा / एसएफपी पोर्ट |
| डेटा दर (CH1/CH2)) | 10जीबीपीएस/10जीबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| पहुंच | 20 किमी | योजक | एलसी डुप्लेक्स |
| तरंग दैर्ध्य (CH1) | TX1270nm / RX1330nm | तरंग दैर्ध्य (CH2) | TX1330nm / RX1270 |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | ≤ 2.0W |
| एलडी प्रकार (CH1/CH2) | डीएफबी | पीडी प्रकार (CH1/CH2) | पिन + टीआईए |
| ट्रांसमीटर पावर | -2~ +3डीबीएम | रिसीवर संवेदनशीलता | <-13dBm |
| विलुप्त होने का अनुपात | > 3.5dB | अधिभार | > 0.5dBm |
| बिजली बजट (डीबी) | 11dB | डिजिटल डायग्नोस्टिक | सहयोग |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 वर्ष |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 0.03 किग्रा | |
| अनुपालन | 10G ईथरनेट लिंक, MSA आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| ट्रांसमीटर ऑप्टिकल निर्दिष्टीकरण (0हेसी <टॉपर <70हेसी, 3.13 वी <वीसीसी <3.47 वी) | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | प्रकार | मैक्स | इकाइयों | टिप्पणियाँ |
| औसत लॉन्च पावर | पो, औसत | -2 | +3 | डी बी एम | 1 | |
| विलुप्त होने का अनुपात | एर | 3.5 | ||||
| आउटपुट केंद्र तरंगदैर्ध्य | नियंत्रण रेखा |
1260 1320 |
1270 1330 |
1280 1340 |
एनएम | सीएच1 सीएच2 |
| आउटपुट स्पेक्ट्रम चौड़ाई | मैंमैं | 1 | एनएम | -20 डीबी चौड़ाई | ||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | |||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर | -30 | डी बी एम | ||||
1. आउटपुट पावर 9/125 मिमी सिंगल-मोड फाइबर में युग्मित शक्ति है।
| रिसीवर ऑप्टिकल निर्दिष्टीकरण (0हेसी <टॉपर <70हेसी, 3.13 वी <वीसीसी <3.47 वी) | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | प्रकार | मैक्स | इकाइयों | टिप्पणियाँ |
| 10.3 Gb/s . पर संवेदनशीलता | -13 | डी बी एम | 2, औसत शक्ति | |||
| रिसीवर अधिभार | पीएमएक्स | 0.5 | --- | डी बी एम | ||
| लॉस -- Deasserted | लॉसडी | --- | --- | -14 | डी बी एम | संक्रमण: उच्च से निम्न |
| लॉस - जोर दिया | लॉसए | -35 | --- | --- | डी बी एम | संक्रमण: निम्न से उच्च |
| ऑपरेशन की तरंग दैर्ध्य | नियंत्रण रेखा |
1320 1260 |
1340 1280 |
एनएम | सीएच1 सीएच2 | |
2. औसत शक्ति के साथ मापा जाता है;बीईआर <10-12और पीआरबीएस 231-1.
| विद्युत विशेषतायें | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | प्रकार | मैक्स | इकाइयों | टिप्पणियाँ |
| हाई-स्पीड सिग्नल (सीएमएल) इंटरफ़ेस विशिष्टता | ||||||
| इनपुट डेटा दर | 10.3125 | जीबी/एस | ||||
| विभेदक इनपुट प्रतिबाधा | रिन | 100 | मैं | |||
| विभेदक डेटा इनपुट आयाम | 80 | 1000 | एमवीपीपी | आंतरिक रूप से एसी युग्मित | ||
| आउटपुट डेटा दर | 10.3125 | जीबी/एस | ||||
| विभेदक आउटपुट प्रतिबाधा | घोर पराजय | 100 | मैं | |||
| विभेदक डेटा आउटपुट आयाम | 300 | 850 | एमवीपीपी | आंतरिक रूप से एसी युग्मित | ||
| लो-स्पीड सिग्नल (LVTTL) इंटरफ़ेस विशिष्टता | ||||||
| इनपुट उच्च वोल्टेज | 2.0 | वीसीसी | वी | |||
| इनपुट कम वोल्टेज | जीएनडी | 0.8 | वी | |||
| आउटपुट उच्च वोल्टेज | 2.0 | वीसीसी | वी | |||
| आउटपुट कम वोल्टेज | जीएनडी | 0.8 | वी | |||
