उत्पाद विवरण:
|
| टाइप: | 2.5Gbps कॉम्पैक्ट SFP ट्रांसीवर | बिट दर (जीबीपीएस): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1550 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| लेजर/फोटोडायोड: | डीएफबी+पिन | दूरी: | 20 किमी |
| डोम: | का समर्थन किया | कीवर्ड: | 2.5G कॉम्पैक्ट SFP 20km |
| प्रमुखता देना: | 2.5Gbps कॉम्पैक्ट SFP,डुअल BIDI कॉम्पैक्ट SFP,tx 1310nm rx 1550nm |
||

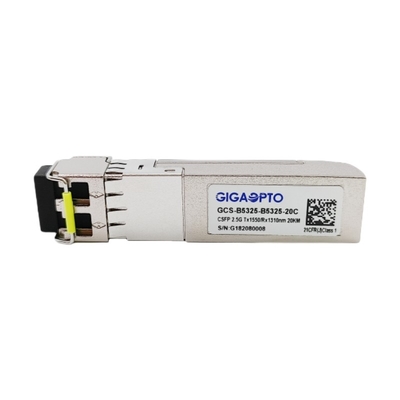

2.5Gbps CSFP डुअल BIDI ट्रांसीवर TX1550nm RX1310nm LC 20km डोम
विवरण
GCS-B5325-B5325-20C एक कॉम्पैक्ट छोटा फॉर्म-फैक्टर प्लग करने योग्य CSFP ट्रांसीवर है जिसे विशेष रूप से डुप्लेक्स सिंगल-मोड फाइबर पर उच्च प्रदर्शन एकीकृत दो द्वि-दिशात्मक लिंक के लिए डिज़ाइन किया गया है।
यह एक SFP पैकेज में दो 1.25Gbps BOSA के साथ है, प्रत्येक लेन के लिए, इसमें एक उच्च गुणवत्ता वाला 1550nm DFB लेजर ट्रांसमीटर और एक अत्यधिक संवेदनशील 1310nm पिन फोटोडायोड है, अधिकतम ट्रांसमिशन सिंगल मोड फाइबर पर 20 किमी तक पहुंच सकता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
ट्रांसीवर कॉम्पैक्ट एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) और सीई / आरओएचएस प्रमाणित के साथ पूरी तरह से संगत है।
विशेष विवरण
| उत्पाद श्रेणी | 2.5G कॉम्पैक्ट SFP | पी/एन | GCS-B5325-B5325-20C |
| पैकेजिंग | सीएसएफपी | टाइप | एक एसएफपी पोर्ट में 2 बोसा |
| जानकारी-रफ़्तार(CH1/CH2)) | 2.488जी/2.488जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| लिंक लंबाई | 20 किमी | इंटरफेस | दोहरी एलसी |
| टेक्सासकेंद्रवेवलेंथ | 2x 1310nm | आरएक्सकेंद्रवेवलेंथ | 2x 1550nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्तिउपभोग | 1.8W |
| एलडीटाइप | डीएफबी लेजर | पी.डी.टाइप | पिन फोटोडायोड |
| ट्रांसमीटरशक्ति | -5 ~ 0dBm | आरएसीवरसंवेदनशीलता | <-19dBm |
| विलुप्त होने का अनुपात | > 8.2dB | अधिभार | > 0dBm |
| पावर बीबजट (डीबी) | 14dB | डोम/डीडीएम | सहयोग |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 30 ग्राम | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 8.2 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.16 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -19 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -19 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. पीआरबीएस 223-1 परीक्षण पैटर्न @ 2488 एमबीपीएस, बीईआर ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
डिजिटल डायग्नोस्टिक मेमोरी मैप
ट्रांसीवर 2-वायर सीरियल इंटरफेस (एससीएल, एसडीए) द्वारा वर्तमान परिचालन स्थितियों के बारे में सीरियल आईडी मेमोरी सामग्री और नैदानिक जानकारी प्रदान करते हैं।
आंतरिक अंशांकन या बाहरी अंशांकन के साथ नैदानिक जानकारी सभी कार्यान्वित की जाती है, जिसमें प्राप्त बिजली निगरानी, संचरित बिजली निगरानी, पूर्वाग्रह वर्तमान निगरानी, आपूर्ति वोल्टेज निगरानी और तापमान निगरानी शामिल है।
डिजिटल डायग्नोस्टिक मेमोरी मैप विशिष्ट डेटा फ़ील्ड निम्नलिखित के रूप में परिभाषित करता है।Channel1 के लिए A0h/A2h Channel2 के लिए B0h/B2h
