उत्पाद विवरण:
|
| टाइप: | 2.5 जीबीपीएस सीएसएफपी ट्रांसीवर | बिट दर (जीबीपीएस): | दोहरी 2.5Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1550 एनएम |
| अवयव: | डीएफबी+पिन | पहुंच: | 20 किमी |
| डोम: | का समर्थन किया | ||
| प्रमुखता देना: | CSFP BIDI ऑप्टिकल ट्रांसीवर,20km BIDI ऑप्टिकल ट्रांसीवर,डुअल 2.5G CSFP |
||

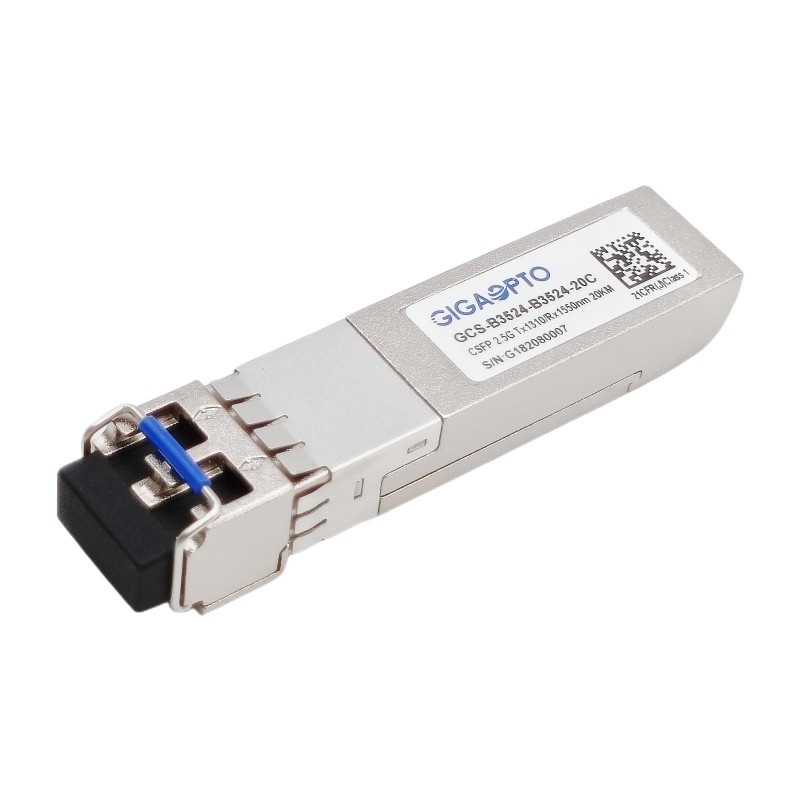

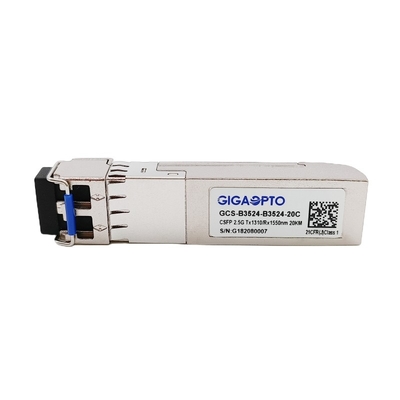

डुअल फाइबर 2.5Gbps CSFP BIDI ट्रांसीवर TX1310 RX1550 LC 20km DOM
विवरण
GCS-B3524-B3524-20C कॉम्पैक्ट स्मॉल फॉर्म- फैक्टर प्लगेबल (CSFP) मल्टी-सोर्स एग्रीमेंट (MSA) विकल्प 2 के साथ संगत है, जिससे दो अलग-अलग गीगाबिट ईथरनेट लिंक स्थापित करने की अनुमति मिलती है, प्रत्येक एक सिंगल-मोड फाइबर (SMF) पर काम करता है। ) ऑप्टिकल केबल, जो एलसी इंटरफेस के साथ 20 किमी के अधिकतम संचरण के साथ 2.5 जीबीपीएस थ्रूपुट का समर्थन करता है।
प्रत्येक अलग डेटा लेन के लिए यह ट्रांसीवर इकाई नाममात्र तरंग दैर्ध्य 1310 एनएम और 1550 एनएम पिन फोटोडायोड रिसीवर पर परिचालन के साथ एक उच्च गुणवत्ता वाले डीएफबी लेजर ट्रांसमीटर का उपयोग करती है।सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
विशेष विवरण
| उत्पाद श्रेणी | कॉम्पैक्ट एसएफपी ट्रांसीवर | पी/एन | GCS-B3524-B3524-20C |
| पैकेट | सीएसएफपी | टाइप | ड्यूल-लेन बीड़ी |
| जानकारी-रफ़्तार(जीबीपीएस) | 2.488जी/2.488जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| लिंक लंबाई | 20 किमी | इंटरफेस | दोहरी एलसी |
| टेक्सासकेंद्रवेवलेंथ | 2x 1310nm | आरएक्सकेंद्रवेवलेंथ | 2x 1550nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्तिउपभोग | 1.8W |
| एलडीटाइप | डीएफबी लेजर | पी.डी.टाइप | पिन फोटोडायोड |
| ट्रांसमीटरशक्ति | -5 ~ 0dBm | आरएसीवरसंवेदनशीलता | <-19dBm |
| विलुप्त होने का अनुपात | > 8.2dB | रिसीवर अधिभार | > 0dBm |
| पावर बीबजट (डीबी) | 14dB | डोम/डीडीएम | सहयोग |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 30 ग्राम | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 8.2 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.16 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1570 | एनएम | ||||
| रिसीवर संवेदनशीलता | -19 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -19 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. पीआरबीएस 223-1 परीक्षण पैटर्न @ 2488 एमबीपीएस, बीईआर ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
