उत्पाद विवरण:
|
| टाइप: | 2 फाइबर 2.488Gbps CSFP ट्रांसीवर | डेटा दर (जीबीपीएस): | दोहरी 2.488Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 x 1490nm | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| अवयव: | डीएफबी+पिन | हस्तांतरण: | 20 किमी |
| डीडीएम: | का समर्थन किया | कीवर्ड: | 2.488जी सीएसएफपी ट्रांसीवर 20 किमी |
| प्रमुखता देना: | 2.488 जीबीपीएस सीएसएफपी,2 फाइबर सीएसएफपी ट्रांसीवर,20 किमी सीएसएफपी ऑप्टिकल ट्रांसीवर |
||

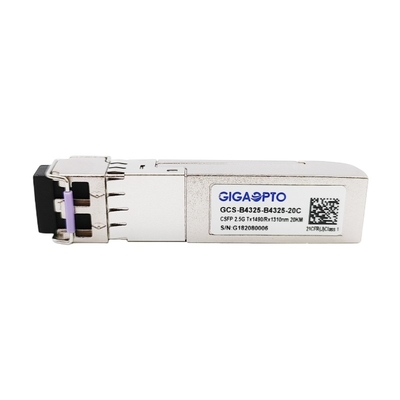

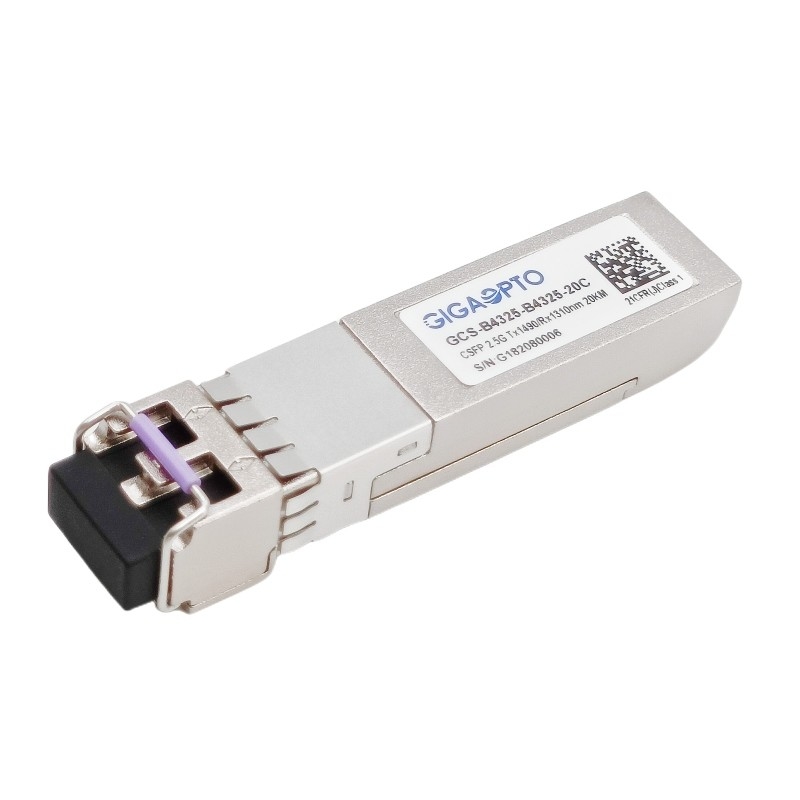

2.488Gbps कॉम्पैक्ट Bi-Di SFP ट्रांसीवर 1490nm TX 1310 एनएम RX 20km
विवरण
GCS-B4325-B4325-20C ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है जहां दोनों पोर्ट द्वि-दिशात्मक हैं, प्रत्येक पोर्ट 2448Mbps थ्रूपुट और SMF के साथ 20km ट्रांसमिशन दूरी का समर्थन करता है।
दो स्वतंत्र चैनल ट्रांसीवर इकाई में तीन खंड होते हैं: एक उच्च गुणवत्ता वाला 1490nm DFB लेजर ट्रांसमीटर, एक उच्च विश्वसनीय 1310nm पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
ट्रांसीवर कॉम्पैक्ट एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के साथ पूरी तरह से संगत है।
विशेष विवरण
| उत्पाद श्रेणी | 2 फाइबर सीएसएफपी ट्रांसीवर | पी/एन | जीसीएस-बी4325-बी4325-20सी |
| बनाने का कारक | सीएसएफपी | तकनीकी | ड्यूल-लेन बीड़ी |
| काटा-रफ़्तार(जीबीपीएस) | 2.488जी/2.488जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| केबल ट्रांसमिशन | 20 किमी | इंटरफेस | दोहरी एलसी यूपीसी |
| टेक्सासकेंद्रवेवलेंथ | 2x 1310nm | आरएक्सकेंद्रवेवलेंथ | 2x 1490nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्ति का अपव्यय | 1.8W |
| ट्रांसमीटरटाइप | डीएफबी लेजर | आरएसीवरटाइप | नत्थी करना |
| ट्रांसमीटरशक्ति | -5 ~ 0dBm | आरएसीवरसंवेदनशीलता | <-19dBm |
| विलुप्त होने का अनुपात | > 9dB | रिसीवर अधिभार | > 0dBm |
| ऑप्टिकलबीबजट (डीबी) | 14dB | डिजिटल डायग्नोस्टिक | में निर्माण |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | एमटीबीएफ | 1,000,000 घंटे | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.16 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -19 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -19 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. पीआरबीएस 223-1 परीक्षण पैटर्न @ 2488 एमबीपीएस, बीईआर ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
