उत्पाद विवरण:
|
| टाइप: | 2.5 जीबीपीएस सीएसएफपी दोहरी बीड़ी ट्रांसीवर | डेटा दर (जीबीपीएस): | 2.488जीबीपीएस/2.488जीबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 x 1490nm |
| एलडी/पीडी घटक: | डीएफबी+पिन | हस्तांतरण: | 20 किमी |
| तापमान: | व्यावसायिक | कीवर्ड: | 2.5G CSFP BIDI ट्रांसीवर 20km |
| प्रमुखता देना: | 2.5Gbps CSFP,CSFP दोहरी BIDI,RX1490 ट्रांसीवर |
||

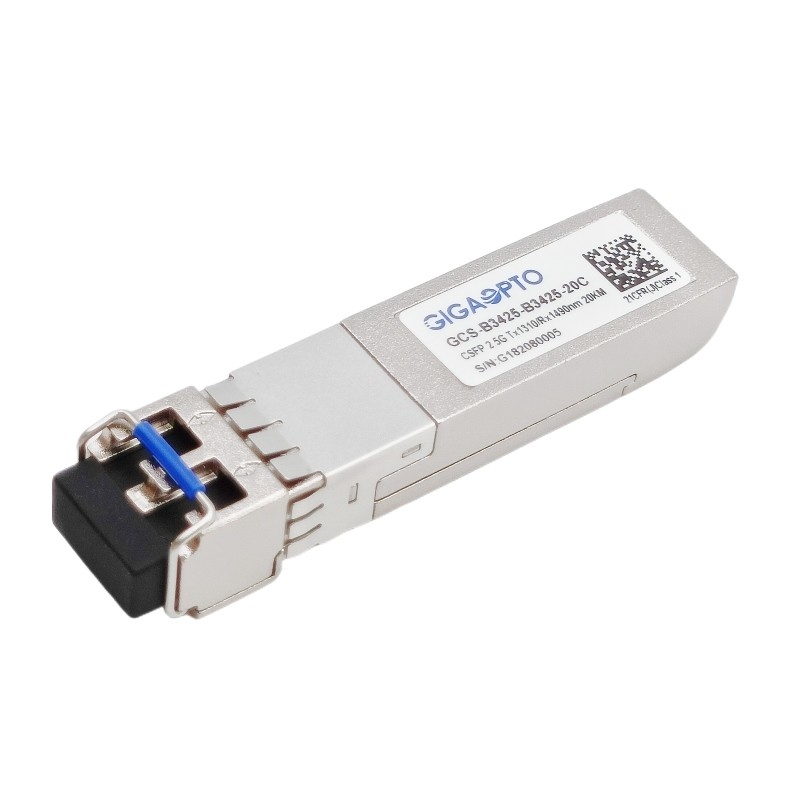

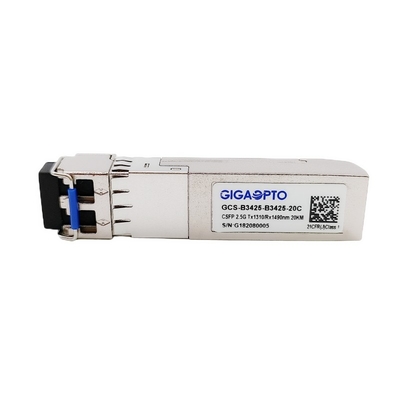

2.5Gbps CSFP डुअल BIDI 20km TX1310 RX1490 ट्रांसीवर LC DOM
विवरण
GCS-B3425-B3425-20C कॉम्पैक्ट स्माल फॉर्म-फैक्टर प्लगेबल (CSFP) मल्टी-सोर्स एग्रीमेंट (MSA) विकल्प 2 के साथ संगत है, 1310nmTx की तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर (SMF) पर 2.488Gbps और 20km ट्रांसमिशन प्रदान करता है। /1490nmRx एक LC कनेक्टर के माध्यम से। यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं।
ट्रांसीवर में पांच खंडों के साथ 2-चैनल द्वि-दिशात्मक ऑप्टिकल ट्रांसीवर इकाई होती है: एलडी ड्राइवर, सीमित एम्पलीफायर, डिजिटल डायग्नोस्टिक मॉनिटर, लेजर का प्रकार (डीएफबी लेजर) और पिन फोटो-डिटेक्टर।
ऑप्टिकल आउटपुट को Tx डिसेबल के TTL लॉजिक हाई-लेवल इनपुट द्वारा डिसेबल किया जा सकता है, और सिस्टम I2C के जरिए मॉड्यूल को डिसेबल भी कर सकता है।लेजर के उस गिरावट को इंगित करने के लिए टीएक्स फॉल्ट प्रदान किया जाता है।सिग्नल का नुकसान (एलओएस) आउटपुट रिसीवर के इनपुट ऑप्टिकल सिग्नल के नुकसान या पार्टनर के साथ लिंक स्थिति को इंगित करने के लिए प्रदान किया जाता है।सिस्टम I2C रजिस्टर एक्सेस के माध्यम से एलओएस (या लिंक)/अक्षम/गलती की जानकारी भी प्राप्त कर सकता है।सी-एसएफपी सॉकेट में प्लग किए जाने पर पारंपरिक एसएफपी कार्य करेगा, साथ ही सी-एसएफपी और होस्ट बोर्ड को कोई नुकसान नहीं होगा यदि सी-एसएफपी मॉड्यूल को पारंपरिक एसएफपी सॉकेट में प्लग किया गया हो
विशेष विवरण
| उत्पाद श्रेणी | 2.5G CSFP ट्रांसीवर | पी/एन | जीसीएस-बी3425-बी3425-20सी |
| बंडल का प्रकार | सीएसएफपी | टाइप | दोहरी फाइबर बीड़ी |
| बिट-दर (जीबीपीएस) | 2.488जी/2.488जी | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| अधिकतम केबल लंबाई | 20 किमी | योजक | दोहरी एलसी |
| TX तरंग दैर्ध्य | 2x 1310nm | आरएक्स तरंगदैर्ध्य | 2x 1490nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्ति का अपव्यय | 1.8W |
| TX प्रकार | डीएफबी | आरएक्स प्रकार | नत्थी करना |
| TX आउटपुट पावर | -5 ~ 0dBm | आरएक्स संवेदनशीलता | <-19dBm |
| विलुप्त होने का अनुपात | > 9dB | परिपूर्णता | > 0dBm |
| ऑप्टिकल-बजट (डीबी) | 14dB | डिजिटल डायग्नोस्टिक | में निर्माण |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | एमटीबीएफ | 1,000,000 घंटे | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.16 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1510 | एनएम | ||||
| रिसीवर संवेदनशीलता | -19 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -19 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. पीआरबीएस 223-1 परीक्षण पैटर्न @ 2488 एमबीपीएस, बीईआर ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
