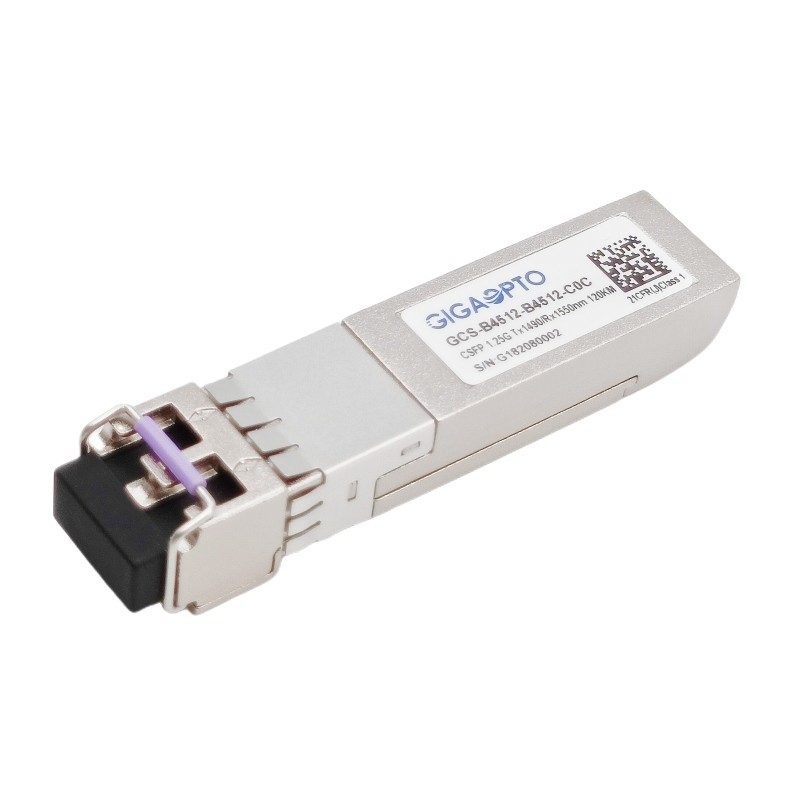

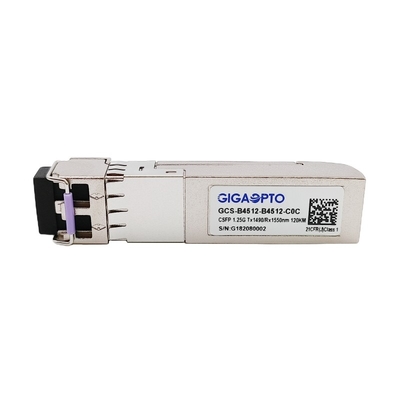

1000BASE CSFP दोहरी BIDI 120km TX1490 RX1550 SM LC DOM ट्रांसीवर

1000BASE CSFP दोहरी BIDI 120km TX1490 RX1550 SM ट्रांसीवर LC DOM

विवरण

यह GCS-B4512-B4512-C0C CSFP ट्रांसीवर उच्च प्रदर्शन और मानक तापमान में काम करने वाला उच्च स्थिरता वाला उत्पाद है, जो 1490nmTx / 1550nmRx के नाममात्र तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर (SMF) पर 120km तक 1000Base-BX 2-चैनल थ्रूपुट प्रदान करता है। एक एलसी कनेक्टर।

प्रत्येक चैनल के लिए, ट्रांसीवर में तीन खंड होते हैं: एक अत्यधिक विश्वसनीय 1490nm DFB लेजर ट्रांसमीटर, एक उच्च गुणवत्ता वाला 1550nm पिन फोटोडेटेक्टर जो ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।

ट्रांसीवर कॉम्पैक्ट SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत हैं।

विशेष विवरण

विशेषताएँ

• 2-फाइबर द्वि-दिशात्मक सीएसएफपी ऑप्टिकल ट्रांसीवर
• 1.244Gbps तक द्वि-दिशात्मक डेटा प्रत्येक लेन को लिंक करता है
• सीएसएफपी एमएसए 2.0 के अनुरूप (विकल्प 2)
• IEEE802.3ah 100BASE-BX, 1000BASE-BX, SONET OC-3 / SDH STM-1, आज्ञाकारी
• डिजिटल डायग्नोस्टिक मॉनिटर इंटरफ़ेस SFF-8472 . के अनुरूप
• डुप्लेक्स एलसी कनेक्टर
• 1490nm DFB लेजर और 1550nm पिन फोटोडायोड
• 9/125µm SMF . पर 120km तक
• एमएसए के अनुसार एसी/एसी युग्मन
• सिंगल +3.3 वी बिजली की आपूर्ति
• RoHS कॉम्प्लाइंट
• कक्षा 1 लेजर अंतर्राष्ट्रीय सुरक्षा मानक आईईसी 60825 आज्ञाकारी

आवेदन पत्र

• SONET/SDH उपकरण इंटरकनेक्ट
• तेज़ ईथरनेट
• इंटरफ़ेस स्विच करने के लिए स्विच करें
• प्वाइंट टू प्वाइंट एफटीटीएच एप्लीकेशन
• अन्य ऑप्टिकल ट्रांसमिशन सिस्टम

पैकेज की रूपरेखा

आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
