उत्पाद विवरण:
|
| टाइप: | दोहरी सीएसएफपी EX | बिट दर: | दोहरी 1.244Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1310 एनएम | आरएक्स तरंगदैर्ध्य: | 2 x 1490nm |
| लेज़र: | डीएफबी | हस्तांतरण: | 40 किमी |
| तापमान: | मानक 0 से 70 डिग्री सेल्सियस | कीवर्ड: | 1.244जी सीएसएफपी बीड़ी ट्रांसीवर |
| प्रमुखता देना: | डुअल चैनल CSFP,1.244G CSFP,40km BIDI ट्रांसीवर मॉड्यूल |
||

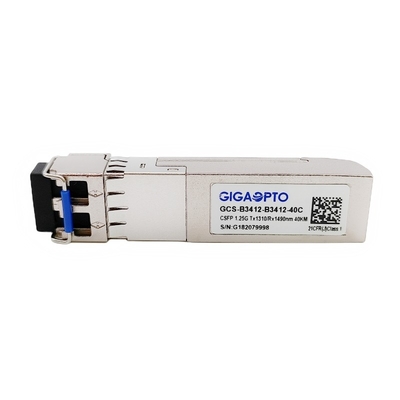

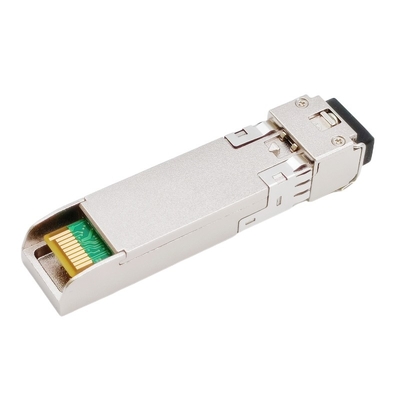

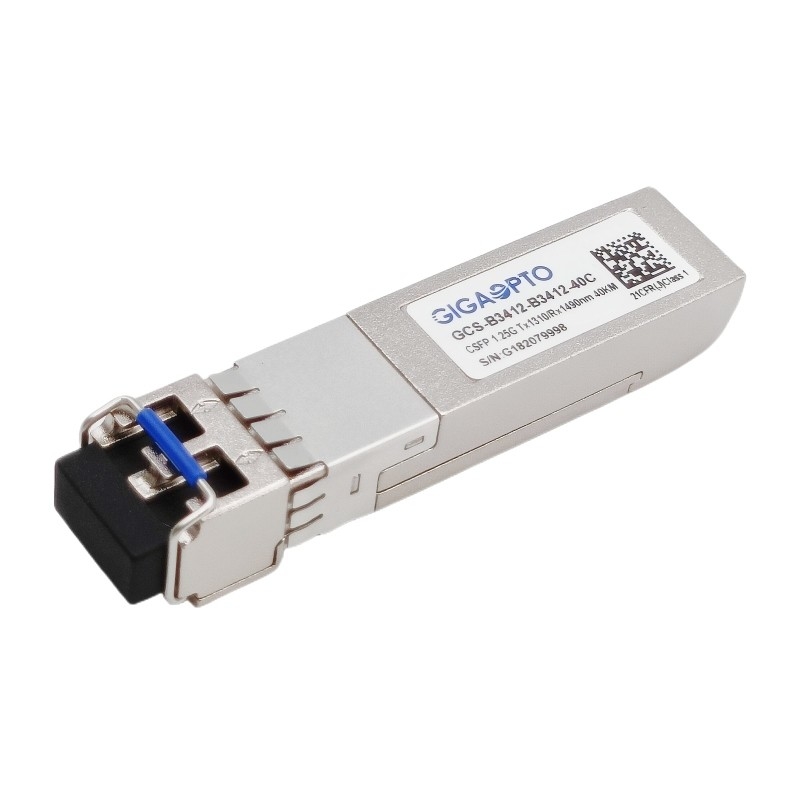

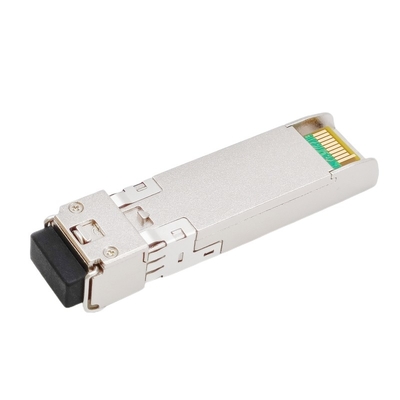

1.244G डुअल चैनल BIDI CSFP ट्रांसीवर मॉड्यूल TX1310nm RX1490nm SMF 40km
विवरण
यह GCS-B3412-B3412-40C एक CSFP (कॉम्पैक्ट SFP) ट्रांसीवर है जहां दोनों पोर्ट द्वि-दिशात्मक हैं, अर्थात प्रदान करना
सामान्य बीआईडीआई ट्रांसीवर्स की तुलना में दोगुनी क्षमता जहां एक बंदरगाह का उपयोग नहीं किया जाता है।इसके लिए आवश्यक है कि मेजबान उपकरण CSFP ट्रांसीवर का समर्थन करें।
यह एसएमएफ के साथ 1244 एमबीपीएस थ्रूपुट और 40 किमी ट्रांसमिशन दूरी का समर्थन करता है।प्रत्येक बंदरगाह के लिए, ट्रांसीवर इकाई में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
विशेष विवरण
| उत्पादन श्रेणी | 1G CSFP ट्रांसीवर | पी/एन | जीसीएस-बी3412-बी3412-40सी |
| पैकेजिंग | सीएसएफपी | टाइप | दोहरी बीडीआई EX |
| बिट दर (जीबीपीएस) | 2x 1.244G | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| केबल लंबाई | 40 किमी | योजक | एलसी / यूपीसी डुप्लेक्स |
| TX तरंग दैर्ध्य | 2x 1310nm | आरएक्स तरंगदैर्ध्य | 2x 1490nm |
| पावर वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| ट्रांसमीटर भाग | डीएफबी | रिसीवर भाग | नत्थी करना |
| ट्रांसमीटर पावर | -5 ~ 0dBm | आरएक्स संवेदनशीलता | <-25dBm |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > 0dBm |
| ऑप्टिकल-बजट (डीबी) | 20dB | डोम/डीडीएम | सहायता |
| तापमान | ऑपरेटिंग: वाणिज्यिक 0 से 70 डिग्री सेल्सियस | गारंटी | 36 महीने |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 25 ग्राम | |
| अनुपालन | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1310 | 1330 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -5 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| रिसीवर संवेदनशीलता | -25 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -27 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -40 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @1244Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
