उत्पाद विवरण:
|
| टाइप: | दोहरी 1000 बेस-बीएक्स सीएसएफपी ईएलएक्स | बिट दर: | दोहरी 1.25Gbps |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1550 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| एलडी/पीडी: | डीएफबी+पिन | हस्तांतरण: | 20 किमी |
| मीडिया: | सिंगल मोड फाइबर | प्रमुखता से दिखाना: | सीएसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | सीएसएफपी ट्रांसीवर,सीएसएफपी 20 किमी,एसएफपी मॉड्यूल सिंगल फाइबर |
||
1.25Gbps कॉम्पैक्ट Bi-Di SFP ट्रांसीवर, 20km रीच 1550nm TX 1310 nm RX
विवरण

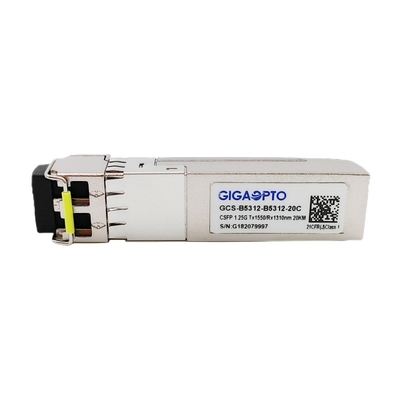

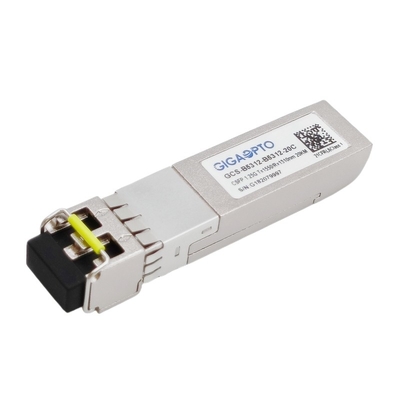

यह GCS-B5312-B5312-20C CSFP ट्रांसीवर एक अल्ट्रा-लो पावर (बिजली की खपत <1.3W), उच्च प्रदर्शन और मानक वाणिज्यिक तापमान में उच्च स्थिरता वाला उत्पाद है, जो मानक सिंगल पर 20km तक 1000Base-BX 2-चैनल थ्रूपुट प्रदान करता है। एक डुप्लेक्स एलसी कनेक्टर के माध्यम से मोड फाइबर।
CSFP BIDI LX20 ट्रांसीवर दो स्वतंत्र डेटा संचार चैनलों के साथ है, प्रत्येक अलग चैनल के लिए यह ट्रांसीवर एक अत्यधिक विश्वसनीय 1550nm DFB लेजर ट्रांसमीटर और एक 1310nm पिन फोटोडायोड रिसीवर का उपयोग करता है, सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह सीएसएफपी ईएलएक्स ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेष विवरण
| उत्पादन श्रेणी | 1.25जी सीएसएफपी | पी/एन | GCS-B5312-B5312-20C |
| पैक्सगिंग | सीएसएफपी | टाइप | दोहरी बीआईडीआई ईएलएक्स |
| काटाभाव(जीबीपीएस) | 2x 1.25G | लेन काउंट | 2x टीएक्स / 2x आरएक्स |
| लिंक रीच | 20 किमी | इंटरफेस | डुप्लेक्स एलसी / यूपीसी |
| TX तरंग दैर्ध्य(ठेठ) | 2x 1550nm | आरएक्स तरंगदैर्ध्य(ठेठ) | 2x 1310nm |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (सामान्य) | शक्तिअपव्यय | 1.2W |
| टीफिरौती देने वालाअवयव | डीएफबी | आरएसीवरअवयव | नत्थी करना |
| ट्रांसमीटरशक्ति | -9 ~ -3 डीबीएम | आरएक्सएससंवेदनशीलता | <-22dBm |
| विलुप्त होने का अनुपात | > 9dB | आरएक्स संतृप्ति | > -3 डीबीएम |
| पावर-बीबजट (डीबी) | 13dB | डोम | सहायता |
| पर्यावरण | ऑपरेटिंग: मानक 0 से 70 डिग्री सेल्सियस | गारंटी | 3 वर्ष |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | वज़न | 25 ग्राम | |
| प्रोटोकॉल | गीगाबिट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1480 | 1550 | 1580 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -9 | -3 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -23 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -23 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -35 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 27-1 परीक्षण पैटर्न @1250Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
