उत्पाद विवरण:
|
| टाइप: | 2-फाइबर 100 बेस सीएसएफपी | डेटा-दर (जीबीपीएस): | दोहरी 155 एमबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 एक्स 1550 एनएम | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| अवयव: | डीएफबी+पिन | दूरी: | 40 किमी |
| डोम/डीडीएम: | का समर्थन किया | कीवर्ड: | 100 बेस-बीएक्स सीएसएफपी ट्रांसीवर |
| प्रमुखता देना: | 100BASE BX CSFP,CSFP दोहरी बीड़ी,डोम एसएम ट्रांसीवर |
||

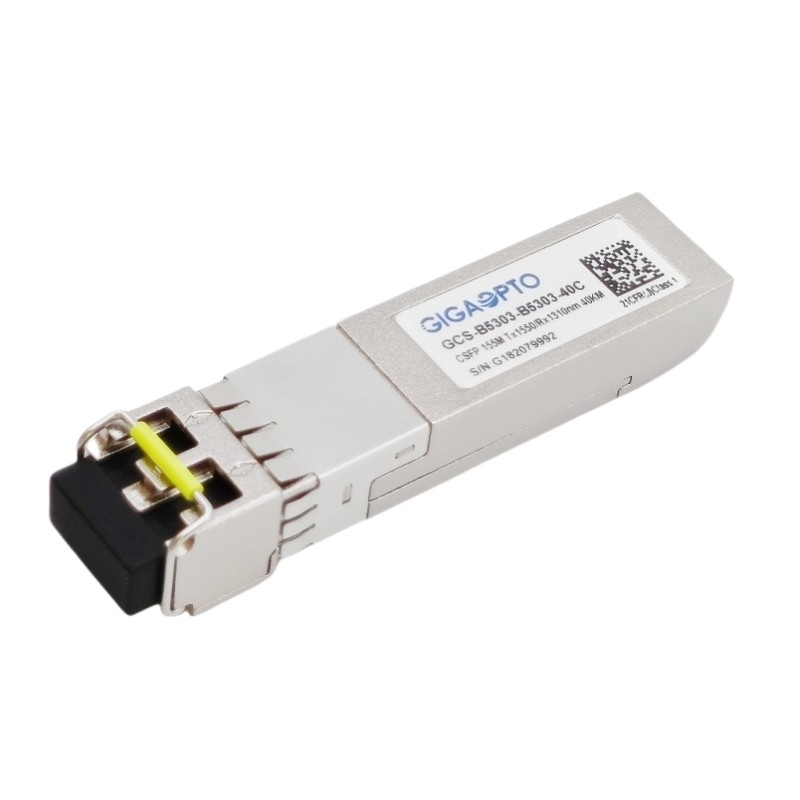

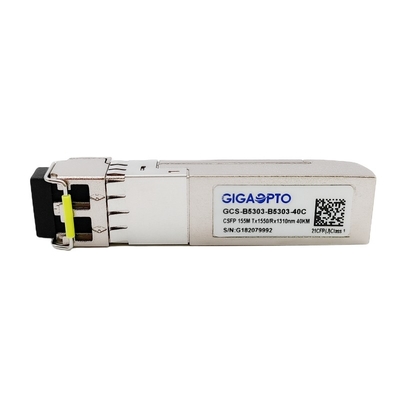

155 एमबीपीएस कॉम्पैक्ट एसएफपी ट्रांसीवर 1550 एनएम TX 1310 एनएम आरएक्स 40 किमी
विवरण
यह जीसीएस-बी5303-बी5303-40सी सीएसएफपी ट्रान्सीवर उच्च प्रदर्शन और उच्च स्थिरता वाला उत्पाद है जो मानक तापमान में काम कर रहा है, 1550 एनएमटीएक्स / 1310 एनएमआरएक्स के नाममात्र तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर (एसएमएफ) पर 40 किमी तक 100 बेस-बीएक्स 2-चैनल थ्रूपुट प्रदान करता है। एक एलसी कनेक्टर।
प्रत्येक चैनल के लिए, ट्रांसीवर में तीन खंड होते हैं: एक अत्यधिक विश्वसनीय 1550nm DFB लेजर ट्रांसमीटर, एक उच्च गुणवत्ता वाला 1310nm पिन फोटोडेटेक्टर जो ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह 2-फाइबर 100 बेस ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेषताएँ
| उत्पादन श्रेणी | 2 फाइबर 100 बेस सीएसएफपी | पीकला कोई नहीं। | जीसीएस-बी5303-बी5303-40सी |
| पैकेट | सीएसएफपी | टाइप | 2x BIDI प्रति SFP पोर्ट |
| जानकारी-भाव(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| हस्तांतरण | 40 किमी @ जी652 एसएमएफ | योजक | एलसी डुप्लेक्स |
| वेवलेंथ-Ch1 | TX_1550nm/RX_1310nm | वेवलेंथ-Ch2 | TX_1550nm/RX_1310nm |
| शक्तिवोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| ट्रांसमीटरटाइप | डीएफबी लेजर | रिसीवरटाइप | नत्थी करना |
| टीफिरौती देने वालाशक्ति | -1 ~ -4dBm | आरएसीवरसंवेदनशीलता | <-39डीबीएम |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 38dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -4 | -1 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -35 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -35 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @155Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
