उत्पाद विवरण:
|
| उत्पाद प्रकार: | 2 फाइबर 100 बेस सीएसएफपी बीड़ी EX | डेटा दर (Ch1/Ch2): | 155एमबीपीएस/155एमबीपीएस |
|---|---|---|---|
| तरंगदैर्ध्य (Ch1/Ch2): | TX_1310nm/RX_1550nm | हस्तांतरण: | 40 किमी |
| अवयव: | एफपी+पिन | तापमान: | व्यावसायिक |
| योजक: | दोहरी एलसी | कीवर्ड: | 2 फाइबर बीड़ी पूर्व ट्रांसीवर |
| प्रमुखता देना: | आरएक्स 1550 एनएम सीएसएफपी,TX 1310 एनएम सीएसएफपी,100 बेस सीएसएफपी |
||

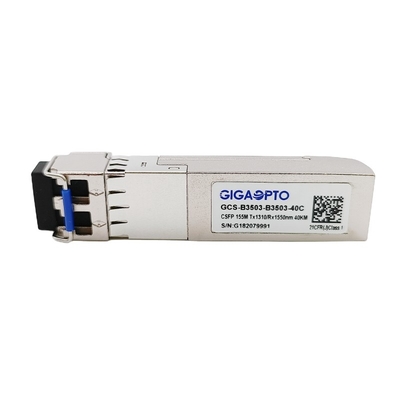

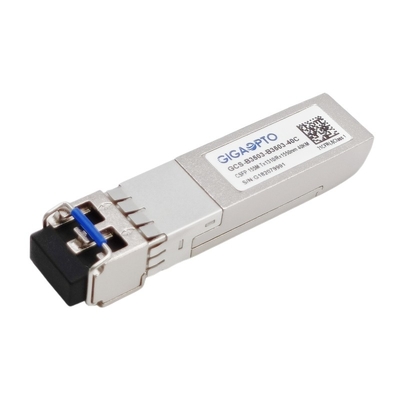

155 एमबीपीएस कॉम्पैक्ट बीआई-डीआई एसएफपी ट्रांसीवर 1310 एनएम TX 1550 एनएम आरएक्स 40 किमी
विवरण
यह 2 फाइबर 100 बेस सीएसएफपी ट्रांसीवर एक अल्ट्रा-लो पावर (बिजली की खपत <1.3W), उच्च प्रदर्शन और उच्च स्थिरता वाला उत्पाद है जो वाणिज्यिक तापमान में काम कर रहा है, एसएमएफ केबल के साथ 155 एमबीपीएस और 40 किमी ट्रांसमिशन दूरी का समर्थन करता है।
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर कॉम्पैक्ट SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत हैं।
विशेषताएँ
| उत्पादन श्रेणी | 2 फाइबर 100 बेस सीएसएफपी | पीकला कोई नहीं। | GCS-B3503-B3503-40C |
| पैकेट | सीएसएफपी | टाइप | 2x BIDI प्रति SFP पोर्ट |
| जानकारी-भाव(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| हस्तांतरण | 40 किमी @ जी652 एसएमएफ | योजक | एलसी डुप्लेक्स |
| वेवलेंथ-Ch1 | TX_1310nm/RX_1550nm | वेवलेंथ-Ch2 | TX_1310nm/RX_1550nm |
| शक्तिवोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| ट्रांसमीटरटाइप | एफपी लेजर | रिसीवरटाइप | पिन फोटोडायोड |
| टीफिरौती देने वालाशक्ति | -1 ~ -4dBm | आरएसीवरसंवेदनशीलता | <-39डीबीएम |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 38dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 4 | एनएम | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -1 | -4 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1570 | एनएम | ||||
| रिसीवर संवेदनशीलता | -35 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -35 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @155Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
