उत्पाद विवरण:
|
| उत्पाद प्रकार: | 155 एमबीपीएस कॉम्पैक्ट एसएफपी बीड़ी ट्रांसीवर | बिट स्पीड: | 155एमबीपीएस/155एमबीपीएस |
|---|---|---|---|
| तरंग दैर्ध्य (Ch1): | TX1310nm / RX1490nm | तरंग दैर्ध्य (Ch2): | TX1310nm / RX1490nm |
| केबल लंबाई: | 40 किमी | योजक: | दोहरी एलसी / यूपीसी |
| अवयव: | एफपी+पिन | कीवर्ड: | दोहरी चैनल कॉम्पैक्ट एसएफपी ट्रांसीवर |
| प्रमुखता देना: | डुअल चैनल कॉम्पैक्ट SFP,RX1490nm कॉम्पैक्ट SFP,155Mbps CSFP |
||

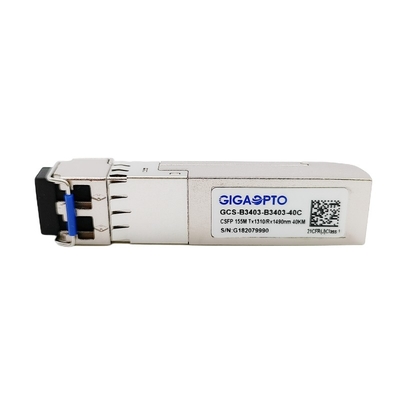

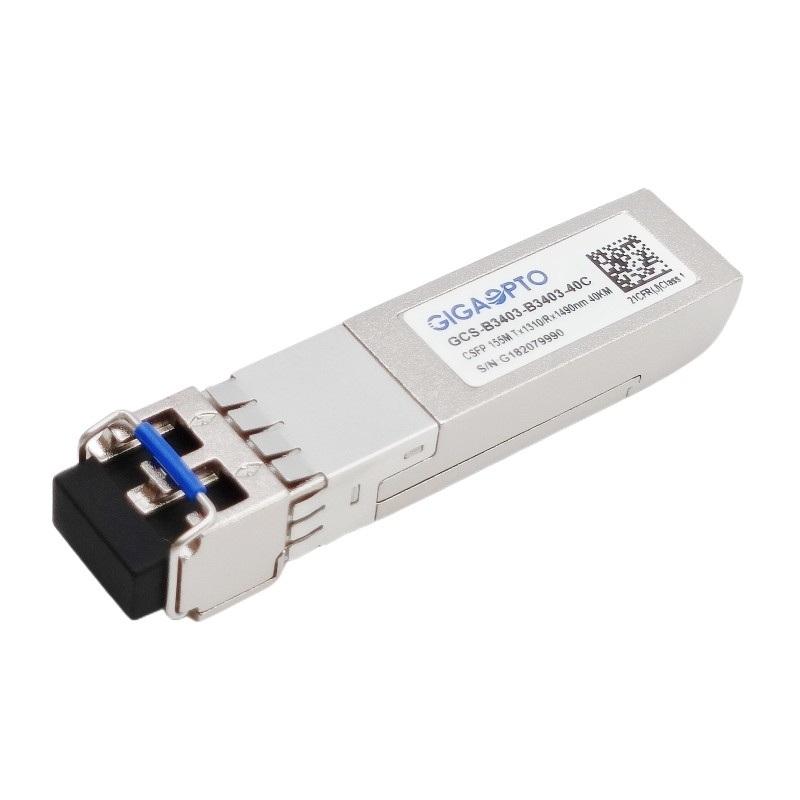

155 एमबीपीएस कॉम्पैक्ट बीआई-डीआई एसएफपी ट्रांसीवर 1310 एनएम TX1490 एनएम आरएक्स 40 किमी
विवरण
GCS-B3403-B3403-40C कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (CSFP) SFP का एक संस्करण है जिसमें समान मैकेनिकल फॉर्म फैक्टर है जो प्रति पोर्ट दो स्वतंत्र द्विदिश चैनलों की अनुमति देता है।
इसमें एक SFP पोर्ट में दो BOSA शामिल हैं, प्रत्येक BOSA में एक उच्च गुणवत्ता वाला 1310nm FP लेजर ट्रांसमीटर और उच्च संवेदनशीलता 1490nm पिन फोटोडायोड होता है, जो 40km लिंक ट्रांसमिशन के साथ 155Mbps थ्रूपुट प्रदान करता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, तापमान, आपूर्ति वोल्टेज, लेजर पूर्वाग्रह वर्तमान, लेजर औसत आउटपुट पावर और आउटपुट पावर प्राप्त करने के वास्तविक समय मॉनिटर प्रदान किए जाते हैं।
यह 155 एमबीपीएस कॉम्पैक्ट एसएफपी ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई / आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेषताएँ
| उत्पादन श्रेणी | 155 एमबीपीएस कॉम्पैक्ट एसएफपी दोहरी बीड़ी | पी/एन | जीसीएस-बी3403-बी3403-40सी |
| बनाने का कारक | कॉम्पैक्ट एसएफपी | टाइप | एसएफपी पोर्ट प्रति दोहरी बीड़ी चैनल |
| डेटा गति(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| हस्तांतरण | 40 किमी @ एसएमएफ | योजक | एलसी डुप्लेक्स |
| वेवलेंथ-Ch1 | TX1310nm / RX1490nm | वेवलेंथ-Ch2 | TX1310nm / RX1490nm |
| शक्तिवोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| ट्रांसमीटरटाइप | एफपी लेजर | रिसीवरटाइप | पिन/टीआईए |
| टीएक्स औसतशक्ति | -1 ~ -4dBm | आरएक्ससंवेदनशीलता | <-39डीबीएम |
| विलुप्त होने का अनुपात | > 9dB | आरएक्स परिपूर्णता | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 38dB | डिजिटल डायग्नोस्टिक | सहायता |
| तापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 4 | एनएम | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -1 | -4 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1510 | एनएम | ||||
| रिसीवर संवेदनशीलता | -35 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -35 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @155Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
