उत्पाद विवरण:
|
| उत्पाद प्रकार: | 155 एमबीपीएस सीएसएफपी EX | बैंडविड्थ (Ch1/Ch2): | 155एमबीपीएस/155एमबीपीएस |
|---|---|---|---|
| तरंग दैर्ध्य (Ch1/Ch2)): | TX_1490nm/RX_1310nm | फाइबर दूरी: | 40 किमी |
| एलडी/पीडी प्रकार: | डीएफबी+पिन | तापमान: | मानक 0 से 70 डिग्री सेल्सियस |
| योजक: | नियंत्रण रेखा | कीवर्ड: | CSFP BIDI ऑप्टिकल ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | 2x 155Mbps कॉम्पैक्ट SFP,LC कॉम्पैक्ट SFP,1310nm 1490nm sfp |
||

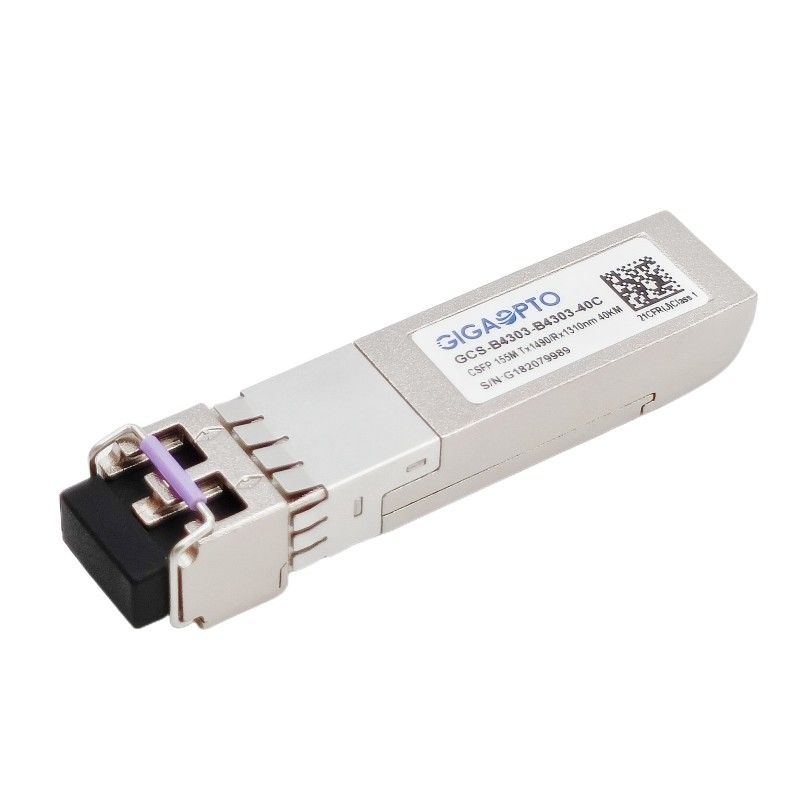

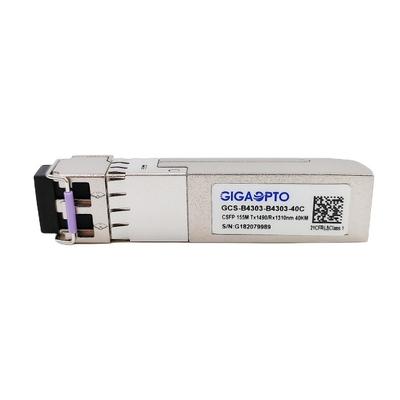

2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI ट्रांसीवर LC 40km डोम
विवरण
जीसीएस-बी4303-बी4303-40सी कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एसएफपी का एक संस्करण है जिसमें एक ही यांत्रिक रूप कारक है जो प्रति पोर्ट दो स्वतंत्र द्विदिश चैनलों की अनुमति देता है।
इसमें एक SFP पोर्ट में दो BOSA शामिल हैं, प्रत्येक BOSA में एक उच्च गुणवत्ता वाला 1490nm DFB लेजर ट्रांसमीटर और उच्च संवेदनशीलता 1310nm पिन फोटोडायोड होता है, जो 40km लिंक ट्रांसमिशन के साथ 155Mbps थ्रूपुट प्रदान करता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, तापमान, आपूर्ति वोल्टेज, लेजर पूर्वाग्रह वर्तमान, लेजर औसत आउटपुट पावर और आउटपुट पावर प्राप्त करने के वास्तविक समय मॉनिटर प्रदान किए जाते हैं।
यह दो-फाइबर सीएसएफपी ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेषताएँ
| उत्पादन श्रेणी | 2x 155 एमबीपीएस सीएसएफपी बीड़ी | पीकला कोई नहीं। | जीसीएस-बी4303-बी4303-40सी |
| पैकेट | सीएसएफपी | टाइप | 2x BIDI प्रति SFP पोर्ट |
| जानकारी-भाव(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| हस्तांतरण | 40 किमी @ जी652 एसएमएफ | योजक | एलसी डुप्लेक्स |
| वेवलेंथ-Ch1 | TX_1490nm/RX_1310nm | वेवलेंथ-Ch2 | TX_1490nm/RX_1310nm |
| शक्तिवोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| ट्रांसमीटरटाइप | डीएफबी लेजर | रिसीवरटाइप | पिन/टीआईए फोटोडायोड |
| टीफिरौती देने वालाशक्ति | -1 ~ -4dBm | आरएसीवरसंवेदनशीलता | <-39डीबीएम |
| विलुप्त होने का अनुपात | > 9dB | अधिभार | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 38dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -4 | -1 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -35 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -35 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @155Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
