उत्पाद विवरण:
|
| उत्पाद प्रकार: | 100M कॉम्पैक्ट SFP BIDI LX20 | बिट दर: | 100 एमबीपीएस / 100 एमबीपीएस |
|---|---|---|---|
| तरंग दैर्ध्य (Ch1): | TX1550nm / RX1310nm | तरंग दैर्ध्य (Ch2): | TX1550nm / RX1310nm |
| लिंक रीच: | 20 किमी | इंटरफेस: | दोहरी एलसी |
| तापमान: | व्यावसायिक | कीवर्ड: | 100 एमबीपीएस कॉम्पैक्ट बीड़ी एसएफपी |
| प्रमुखता देना: | 100 एमबीपीएस कॉम्पैक्ट एसएफपी,20 किमी कॉम्पैक्ट एसएफपी,आरएक्स1310 एनएम द्विदिश ऑप्टिकल ट्रांसीवर |
||

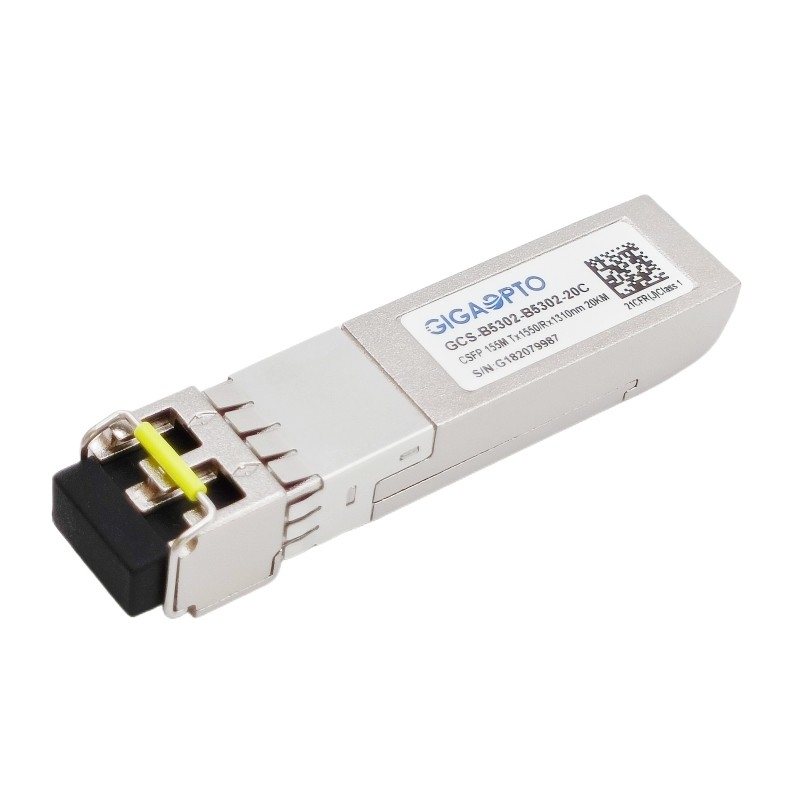

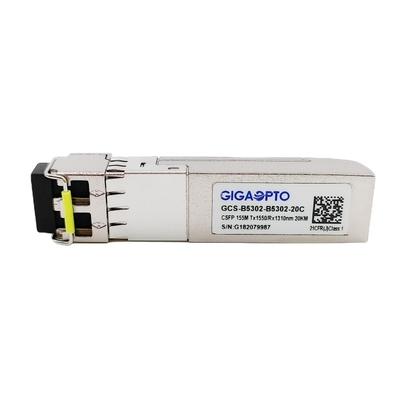

100 एमबीपीएस कॉम्पैक्ट एसएफपी दोहरी द्विदिश ऑप्टिकल ट्रांसीवर TX1550nmRX1310nm एलसी 20 किमी डोम
विवरण
GCS-B5302-B5302-20C को विशेष रूप से डुप्लेक्स सिंगल-मोड फाइबर पर उच्च प्रदर्शन एकीकृत दो द्वि-दिशात्मक लिंक के लिए डिज़ाइन किया गया है, प्रत्येक लिंक 155Mbps थ्रूपुट और LC इंटरफ़ेस के साथ 20km ट्रांसमिशन का समर्थन करता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह सीएसएफपी एलएक्स ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेषताएँ
| उत्पादन श्रेणी | 100 एमबीपीएस कॉम्पैक्ट एसएफपी बीड़ी | पीकला संख्या | जीसीएस-बी5302-बी5302-20सी |
| बनाने का कारक | कॉम्पैक्ट एसएफपी | टाइप | 2 BOSA प्रति sfp पोर्ट |
| डेटा गति(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| केबल लंबाई | 20 किमी | इंटरफेस | दोहरी एलसी |
| वेवलेंथ-Ch1 | TX1550nm / RX1310nm | वेवलेंथ-Ch2 | TX1550nm / RX1310nm |
| शक्तिवोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| लेज़रटाइप | डीएफबी लेजर | फोटोडिटेक्टरटाइप | नत्थी करना |
| टीएक्स औसतशक्ति | -13 ~ -9dBm | आरएक्ससंवेदनशीलता | <-32dBm |
| विलुप्त होने का अनुपात | > 9dB | आरएक्स परिपूर्णता | > -3 डीबीएम |
| ऑप्टिकलबजट (डीबी) | 19dB | डिजिटल डायग्नोस्टिक | सहायता |
| तापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -13 | -9 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -32 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -32 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 27-1 परीक्षण पैटर्न @155Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
