उत्पाद विवरण:
|
| उत्पाद प्रकार: | 100BASE CSFP LX20 | बिट दर: | 155एमबीपीएस/155एमबीपीएस |
|---|---|---|---|
| तरंग दैर्ध्य (Ch1): | TX1550nm / RX1310nm | तरंग दैर्ध्य (Ch2): | TX1550nm / RX1310nm |
| लिंक दूरी: | 20 किमी | योजक: | दोहरी एलसी |
| डोम/डीडीएम: | का समर्थन किया | ||
| प्रमुखता देना: | 100BASE कॉम्पैक्ट SFP,TX1310nm कॉम्पैक्ट SFP,RX1550nm द्विदिश ऑप्टिकल फाइबर |
||

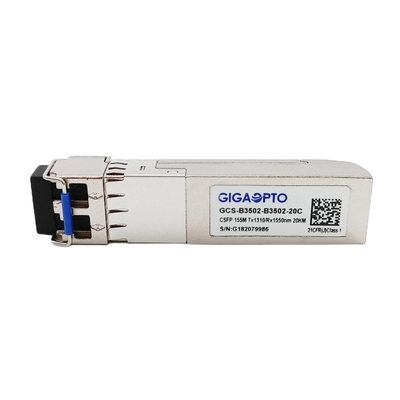

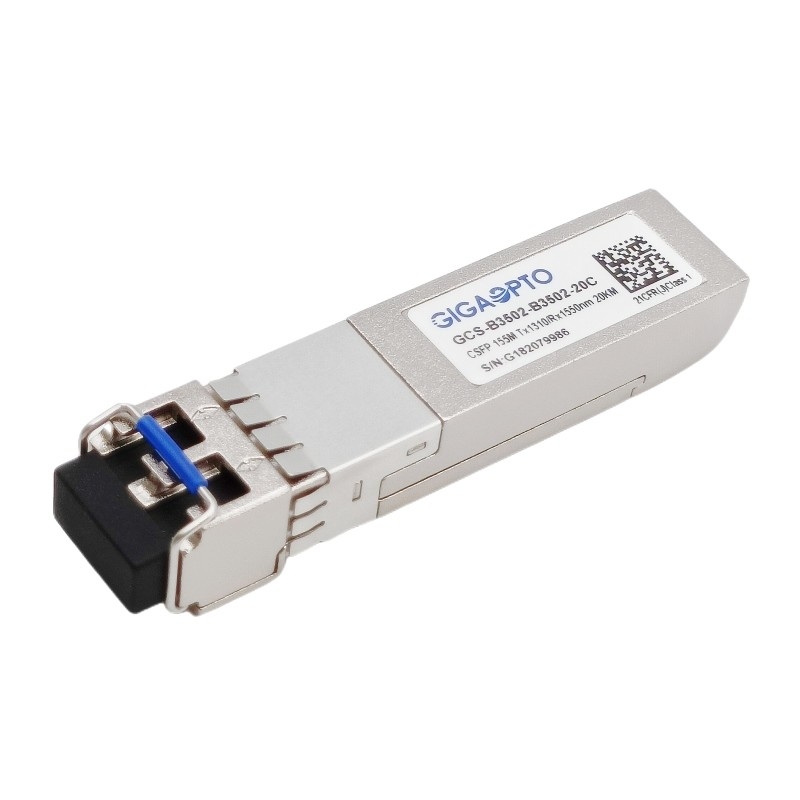

100BASE CSFP दोहरी द्विदिश ऑप्टिकल फाइबर ट्रांसीवर TX1310nmRX1550nm एलसी 20 किमी डोम
विवरण
GCS-B3502-B3502-20C फास्ट ईथरनेट डेटा लिंक के लिए एक उच्च प्रदर्शन CSFP ट्रांसीवर मॉड्यूल है।
यह विशेष रूप से डुप्लेक्स सिंगल-मोड फाइबर पर उच्च प्रदर्शन एकीकृत दो द्वि-दिशात्मक लिंक के लिए डिज़ाइन किया गया है, प्रत्येक लिंक 155 एमबीपीएस थ्रूपुट और एलसी इंटरफेस के साथ 20 किमी ट्रांसमिशन का समर्थन करता है।
प्रत्येक चैनल के लिए इस BIDI ट्रांसीवर यूनिट में एक 1310nm DFB लेजर ट्रांसमीटर और एक 1550nm पिन फोटोडायोड होता है, सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह सीएसएफपी एलएक्स ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेषताएँ
| उत्पादन श्रेणी | 100 बेस सीएसएफपी एलएक्स 20 | पीकला संख्या | GCS-B3502-B3502-20C |
| पैकेजिंग | सीएसएफपी | टाइप | 2 BOSA प्रति पोर्ट |
| डेटा गति(Ch1/Ch2) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| लिंक दूरी | 20 किमी | योजक | एलसी डुप्लेक्स |
| वेवलेंथ-Ch1 | TX1310nm / RX1550nm | वेवलेंथ-Ch2 | TX1310nm / RX1550nm |
| वोल्टेज | +3.3V | शक्तिअपव्यय | 1.3W |
| लेज़रटाइप | डीएफबी लेजर | फोटोडायोडटाइप | नत्थी करना |
| टीएक्सनिर्गमन शक्ति | -13 ~ -9dBm | आरएक्ससंवेदनशीलता | <-32dBm |
| विलुप्त होने का अनुपात | > 9dB | आरएक्सअधिभार | > -3 डीबीएम |
| बिजली बजट (डीबी) | 19dB | डीडीएम/डोम | सहायता |
| तापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1310 | 1330 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -13 | -9 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1570 | एनएम | |||
| रिसीवर संवेदनशीलता | -32 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -32 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
