उत्पाद विवरण:
|
| उत्पाद प्रकार: | 100BASE सीएसएफपी | डेटा गति: | 155एमबीपीएस/155एमबीपीएस |
|---|---|---|---|
| TX तरंग दैर्ध्य: | 2 x 1490nm | आरएक्स तरंगदैर्ध्य: | 2 एक्स 1310 एनएम |
| हस्तांतरण: | 20 किमी | मीडिया: | एसएमएफ |
| डोम/डीडीएम: | का समर्थन किया | कीवर्ड: | 2 फाइबर 100BASE BIDI CSFP ऑप्टिकल फाइबर ट्रांसीवर |
| प्रमुखता देना: | 2 फाइबर एसएफपी फाइबर ट्रांसीवर,20 किमी एसएफपी फाइबर ट्रांसीवर,डोम फाइबर चैनल एसएफपी |
||

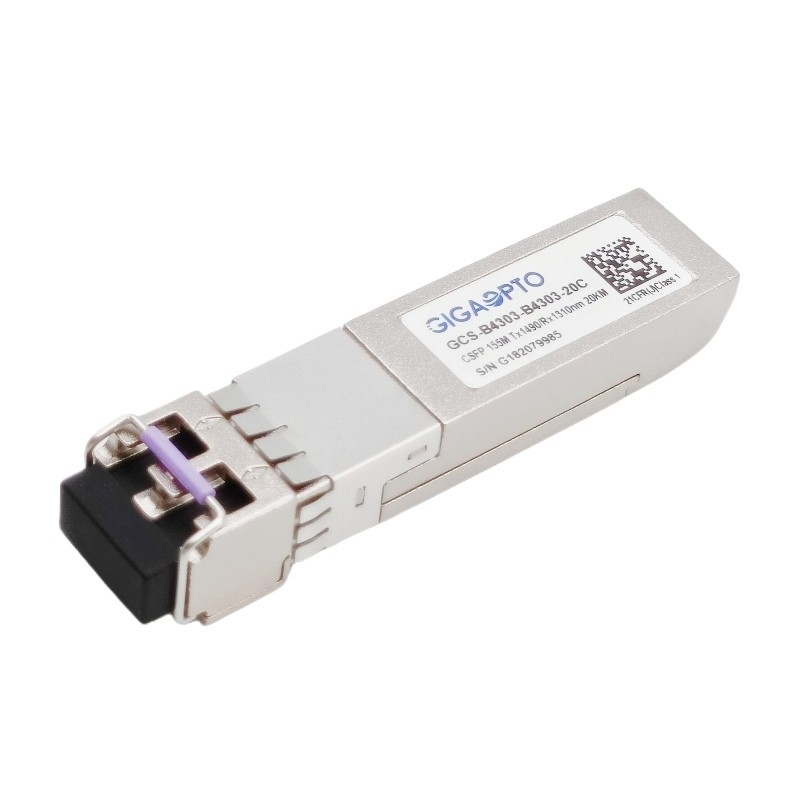

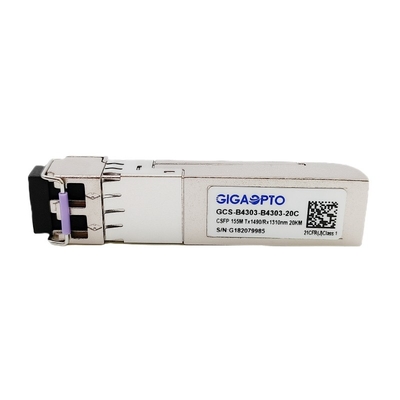

2 फाइबर 100BASE BIDI CSFP ऑप्टिकल फाइबर ट्रांसीवर TX1490nmRX1310nm LC 20km DOM
विवरण
100 बेस सीएसएफपी ट्रांसीवर विशेष रूप से डुप्लेक्स सिंगल-मोड फाइबर पर उच्च प्रदर्शन एकीकृत दो द्वि-दिशात्मक लिंक के लिए डिज़ाइन किया गया है, प्रत्येक लिंक 155 एमबीपीएस थ्रूपुट और एलसी इंटरफेस के साथ 20 किमी ट्रांसमिशन का समर्थन करता है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFP MSA SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
यह सीएसएफपी एलएक्स ट्रांसीवर कॉम्पैक्ट स्मॉल फॉर्म-फैक्टर प्लगेबल (सीएसएफपी) एमएसए विकल्प 2 और सीई/आरओएचएस प्रमाणित के लिए पूरी तरह से अनुपालन करता है।
विशेष विवरण
| उत्पादन श्रेणी | 100 बेस सीएसएफपी | पीकला संख्या | जीसीएस-बी4303-बी4303-20सी |
| पैकेट | सीएसएफपी | टाइप | 2 BOSA प्रति पोर्ट |
| डेटा गति(एमबीपीएस) | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| लिंक दूरी | 20 किमी | योजक | एलसी डुप्लेक्स |
| TX तरंग दैर्ध्य | 2x 1490nm | आरएक्स तरंगदैर्ध्य | 2x 1310nm |
| वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| ट्रांसमीटर प्रकार / लेन | डीएफबी लेजर | रिसीवर प्रकार / लेन | नत्थी करना |
| टीएक्सनिर्गमन शक्ति | -14 ~ -8dBm | आरएक्ससंवेदनशीलता | <-32dBm |
| विलुप्त होने का अनुपात | > 9dB | आरएक्सअधिभार | > -3 डीबीएम |
| बिजली बजट (डीबी) | 18dB | डीडीएम/डोम | सहायता |
| तापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -13 | -9 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1290 | 1330 | एनएम | ||||
| रिसीवर संवेदनशीलता | -32 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -32 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 27-1 परीक्षण पैटर्न @155Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
