उत्पाद विवरण:
|
| उत्पाद प्रकार: | 100BASE दोहरी बीड़ी CSFP | डेटा गति: | 155 एमबीपीएस |
|---|---|---|---|
| चैनल 1: | TX1310nm / RX1490nm | चैनल 2: | TX1310nm / RX1490nm |
| हस्तांतरण: | 20 किमी | केबल प्रकार: | सिंगल मोड फाइबर |
| कीवर्ड: | 100BASE CSFP ऑप्टिकल फाइबर ट्रांसीवर | ||
| प्रमुखता देना: | 100BASE ऑप्टिकल फाइबर ट्रांसीवर,CSFP ऑप्टिकल फाइबर ट्रांसीवर,TX1310nm sfp ऑप्टिकल मॉड्यूल |
||

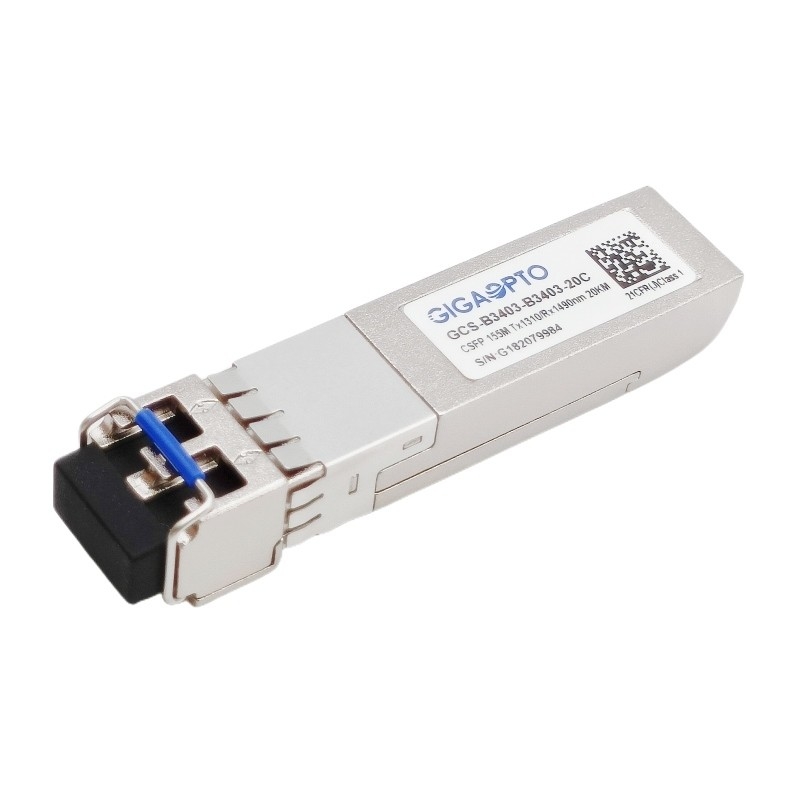

100BASE दोहरी बीड़ी CSFP ऑप्टिकल फाइबर ट्रांसीवर TX1310nmRX1490nm LC 20km डोम
विवरण
100 बेस दोहरी द्वि-दिशात्मक सीएसएफपी ऑप्टिकल ट्रांसीवर एसएफपी का एक संस्करण है जिसमें एक ही यांत्रिक रूप कारक है जो प्रति बंदरगाह दो स्वतंत्र द्विदिश चैनलों की अनुमति देता है।
प्रत्येक चैनल के लिए, इस 100BASE CSFP ट्रांसीवर इकाई में तीन खंड होते हैं: एक 1310nm DFB लेजर ट्रांसमीटर, एक 1490nm पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन SFF-8472 में निर्दिष्ट I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जो तापमान, आपूर्ति वोल्टेज, लेजर बायस करंट, लेजर औसत आउटपुट पावर, आउटपुट पावर प्राप्त करने आदि के वास्तविक समय पर नज़र रखता है।
यह फास्ट ईथरनेट, 100 बेस-एक्स अनुप्रयोगों के लिए विचार है।
विशेष विवरण
| उत्पादन श्रेणी | 100 बेस सीएसएफपी ट्रांसीवर | पी/एन | GCS-B3403-B3403-20C |
| बनाने का कारक | सीएसएफपी | टाइप | 2x बीआईडीआई |
| डेटा गति | 155एमबीपीएस/155एमबीपीएस | लेन काउंट | 2x (टीएक्स/आरएक्स) |
| दूरी | 20 किमी | इंटरफेस | 2x एलसी-सिम्प्लेक्स |
| TX तरंग दैर्ध्य | 2x 1310nm | आरएक्स तरंगदैर्ध्य | 2x 1490nm |
| वोल्टेज | +3.3V (सामान्य) | बिजली की खपत | 1.3W |
| ट्रांसमीटर प्रकार / लेन | डीएफबी लेजर | रिसीवर प्रकार / लेन | नत्थी करना |
| ट्रांसमीटर आउटपुट पावर | -14 ~ -8dBm | रिसीवर संवेदनशीलता | <-32dBm |
| विलुप्त होने का अनुपात | > 9dB | इनपुट अधिभार | > -3 डीबीएम |
| बिजली बजट (डीबी) | 18dB | डिजिटल डायग्नोस्टिक | सहायता |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | गारंटी | 3 साल |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | इकाई का वज़न | 25 ग्राम | |
| प्रोटोकॉल | फास्ट ईथरनेट, एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
विद्युत और ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1310 | 1360 | एनएम | |||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 4 | एनएम | |||||
| औसत आउटपुट पावर | एक प्रकार की मछली | -14 | -8 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | |||||
| ऑप्टिकल उदय / पतन समय (20% ~ 80%) | टीआर/टीएफ | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 400 | 1800 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम | |||
| रिसीवर संवेदनशीलता | -32 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -3 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -32 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -45 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 1800 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 223-1 परीक्षण पैटर्न @155Mbps, BER ≤1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
