उत्पाद विवरण:
|
| वस्तु: | 6G SDI वीडियो BIDI डुअल रिसीवर | तकनीकी: | BOSA में 2 रिसीवर, 1 फाइबर |
|---|---|---|---|
| पैकेट: | एसएफपी | केंद्र तरंग दैर्ध्य: | RX1_1310nm/RX2_1490nm |
| इंटरफेस: | सिम्प्लेक्स एलसी | परिचालन तापमान: | -5 से 70 डिग्री सेल्सियस |
| गारंटी: | 3 वर्ष | कीवर्ड: | 6G-SDI डुअल पिन रिसीवर मॉड्यूल |

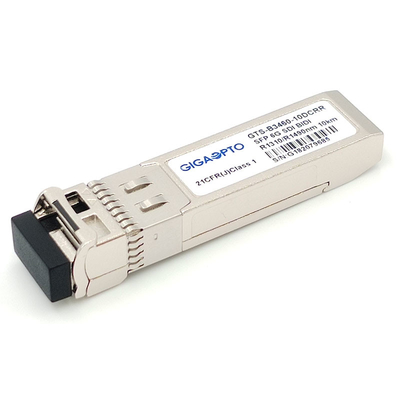

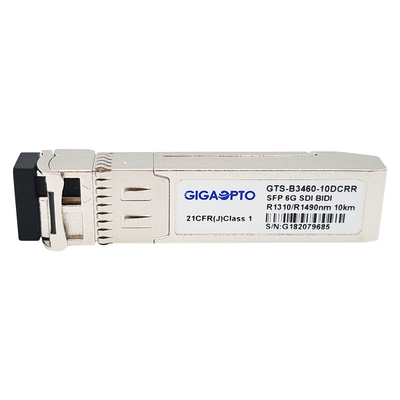

6G SDI SMPTE SFP RX1310nm RX1490nm पिन 10km SMF BIDI LC डुअल रिसीवर मॉड्यूल गैर-MSA
कार्यात्मक विनिर्देश
| वस्तु का नाम | 6G SDI SMPTE SFP डुअल रिसीवर | पी/एन | जीटीएस-बी3460-10डीसीआरआर |
| मॉड्यूल प्रकार | BOSA में डुअल RX, 1 फाइबर | बैंडविड्थ (जीबीपीएस) | 0.143 जीबीपीएस - 5.94 जीबीपीएस |
| बनाने का कारक | एसएफपी बीड़ी | पर्यावरण | ऑपरेटिंग -5 से 70 डिग्री सेल्सियस |
| वेवलेंथ | RX1_1310nm/RX2_1490nm | पहुंच | 10 किमी @ 9/125μm एसएमएफ |
| कनेक्टर प्रकार | एलसी सिम्प्लेक्स | केबल प्रकार | जी.652 एसएमएफ |
| ट्रांसमीटर भाग | एन/ए | रिसीवर प्रकार | पिन फोटो डिटेक्टर |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | आपूर्ति वर्तमान (अधिकतम) | 500mA |
| रिसीवर संवेदनशीलता | <-15dBm | इनपुट संतृप्ति शक्ति | > 0dBm |
| डायग्नोस्टिक (DDM/DOM) | सहायता | पिन असाइनमेंट | गैर-एमएसए पिनआउट |
| इकाई का वज़न | 0.025 किग्रा | वारंटी सीमित समय | 36 महीने |
| आवेदन पत्र | एसडी/एचडी/3जी/6जी एसडीआई | ||
विवरण
GTS-B3460-10DCRR एक 1-फाइबर द्वि-दिशात्मक दोहरी चैनल रिसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है।यह 143Mb/s से 5.94Gb/s तक डेटा दरों का समर्थन करता है। यह दोहरी रिसीवर मॉड्यूल विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M और ST-2081 सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। .
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।यह दो स्वतंत्र 1310 एनएम और 1490 एनएम पिन फोटो डिटेक्टर के साथ है।6Gb/s पैथोलॉजिकल संकेतों के साथ अधिकतम 10 किमी की दूरी प्राप्त की जा सकती है।
विशेषताएँ
आवेदन पत्र
मानक
नत्थी करनाडीपरिभाषा
| नत्थी करनानहीं | चिन्ह, प्रतीक | नाम/विवरण | पावर सेक। | टिप्पणियाँ |
| 1 | वीर | रिसीवर ग्राउंड | 1 | |
| 2 | आरडी2- |
रिसीवर (1310 एनएम) उलटा डेटा आउट। एसी युग्मित।सीएमएल-ओ |
3 | |
| 3 | आरडी2+ |
रिसीवर (1310 एनएम) गैर-उलटा डेटा आउट। एसी युग्मित।सीएमएल-ओ |
3 | |
| 4 | एमओडी_एबीएस | मॉड्यूल अनुपस्थित, मॉड्यूल में वीईआर से कनेक्ट करें | 3 | 1 |
| 5 | एससीएल | 2-वायर सीरियल इंटरफ़ेस क्लॉक लाइन, LVTTL-I | 3 | 2 |
| 6 | एसडीए | 2-वायर सीरियल इंटरफ़ेस डेटा लाइन, LVTTL-I/O | 3 | 2 |
| 7 | वीर | रिसीवर ग्राउंड | 3 | |
| 8 | एनसी | जुड़े नहीं हैं | 3 | |
| 9 | एनसी | जुड़े नहीं हैं | 3 | |
| 10 | RX_LOS1 |
रिसीवर (1490 एनएम) सिग्नल संकेत का नुकसान, एलवीटीटीएल-ओ उच्च: सिग्नल का नुकसान कम: संकेत का पता चला |
1 | 3 |
| 1 1 | वीर | रिसीवर ग्राउंड | 1 | |
| 12 | आरडी1- |
रिसीवर (1490nm) उलटा डेटा बाहर। एसी युग्मित।सीएमएल-ओ |
3 | |
| 13 | आरडी1+ |
रिसीवर (1490nm) नॉन-इनवर्टेड डेटा आउट। एसी युग्मित।सीएमएल-ओ |
3 | |
| 14 | वीर | रिसीवर ग्राउंड | 1 | |
| 15 | वीसीसीआर | रिसीवर बिजली की आपूर्ति | 2 | |
| 16 | वीसीसीआर | रिसीवर बिजली की आपूर्ति | 2 | |
| 17 | वीर | रिसीवर ग्राउंड | 1 | |
| 18 | एनसी | जुड़े नहीं हैं | 3 | |
| 19 | एनसी | जुड़े नहीं हैं | 3 | |
| 20 | RX_LOS2 |
रिसीवर (1310 एनएम) सिग्नल संकेत का नुकसान, एलवीटीटीएल-ओ उच्च: सिग्नल का नुकसान कम: संकेत का पता चला |
1 | 4 |
पावर सेक।: हॉट प्लगिंग के दौरान एंगेजमेंट सीक्वेंस पिन करें।
नोट 1.MOD_ABS मॉड्यूल के अंदर VeeT से जुड़ा है।
नोट 2.SDA&SCL (I2C) को मेजबान बोर्ड पर 4.7k - 10kΩ प्रतिरोधों के साथ खींचा जाएगा।
नोट 3.RX_LOS1 को मेजबान बोर्ड पर 4.7k - 10kΩ प्रतिरोधों के साथ खींचा जाएगा।
नोट 4.T RX_LOS2 को मेजबान बोर्ड पर 4.7k - 10kΩ प्रतिरोधों के साथ खींचा जाएगा।
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
