उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 12G-SDI द्विदिश SFP+ | डेटा गति: | 12जीबी/एस |
|---|---|---|---|
| वेवलेंथ: | 1270nm -TX/1330nm -RX | इंटरफ़ेस प्रकार: | सिम्प्लेक्स एलसी |
| अधिकतम संचरण: | 10 किमी | गारंटी: | 3 साल |
| कीवर्ड 1: | 12G-SDI BIDI SFP+ 10km ऑप्टिकल ट्रांसीवर | कीवर्ड 2: | SMPTE 12G HD वीडियो ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | 12G वीडियो SFP ट्रांसीवर,SDI वीडियो SFP ट्रांसीवर,BiDi SMPTE |
||
10km BiDi 1270nm/1330nm 12G-SDI SFP+ ऑप्टिकल ट्रांसीवर MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 12G-SDI BiDi SFP | डेटा गति | 0.27~11.88Gbps |
| मॉड्यूल प्रकार | ट्रान्सीवर | एमएसए/गैर-एमएसए | एमएसए |
| बनाने का कारक | एसएफपी+ | परिचालन तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| वेवलेंथ | 1270nm -TX/1330nm -RX | अधिकतम पहुंच | 10 किमी |
| योजक | सिम्प्लेक्स एलसी | फाइबर प्रकार | सिंगल-मोड फाइबर |
| एलडी प्रकार | डीएफबी | पीडी प्रकार | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | बिजली आपूर्ति करें | 280mA (टाइप।) |
| TX पावर | -5 ~ +1dBm | संवेदनशीलता @11.88Gbps | <-11dB |
| संवेदनशीलता @ 5.94Gbps | <-13dB | संवेदनशीलता @ 2.97Gbps | <-13dB |
| विलुप्त होने का अनुपात | >3.5dB | रिसीवर अधिभार | > 1.0dBm |
| बिजली की खपत | ≤1.0W | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | वज़न | 0.025 किग्रा |
| प्रोटोकॉल | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), और ST 259 (SD-SDI)। | ||
विवरण

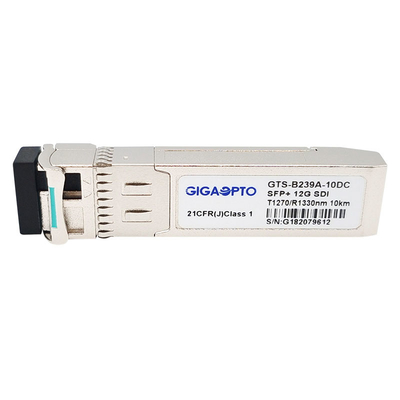

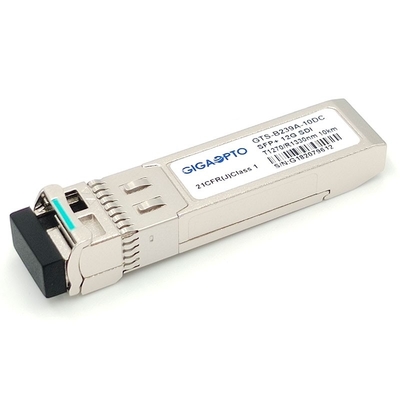

Gigaopto के GTS-B239A-10DC को 12G-SDI द्विदिश संचरण लिंक के लिए डिज़ाइन किया गया है जो एकल मोड फाइबर पर 10km तक पहुंचता है।
यह SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M और DVB-ASI के अनुरूप है।यह 11.8Gbps तक का समर्थन करता है और विशेष रूप से HD-SDI, 3G-SDI, 6G-SDI और 12G-SDI के लिए पैथोलॉजिकल पैटर्न को प्रसारित करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर में तीन खंड शामिल हैं: एक डीएफबी लेजर, एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (टीआईए), रेक्लॉकर और एक एमसीयू नियंत्रक के साथ एकीकृत एक पिन फोटोडायोड।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
