उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 12G-SDI CWDM SFP+ | डेटा गति: | 12 ग्राम |
|---|---|---|---|
| वेवलेंथ: | 1270~1450एनएम सीडब्ल्यूडीएम | योजक: | डुप्लेक्स एलसी |
| दूरी: | 20 किमी | गारंटी: | 3 साल |
| कीवर्ड 1: | 12G UHD-SDI CWDM SFP+ | कीवर्ड 2: | 12G CWDM वीडियो SFP + ऑप्टिकल ट्रांसीवर |
| प्रमुखता देना: | 12G SDI वीडियो ऑप्टिकल ट्रांसीवर,1450nm वीडियो ऑप्टिकल ट्रांसीवर,CWDM ऑप्टिकल ट्रांसीवर |
||

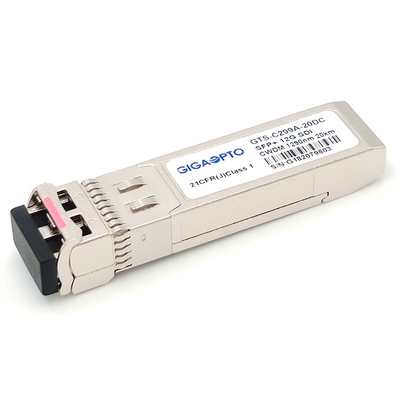

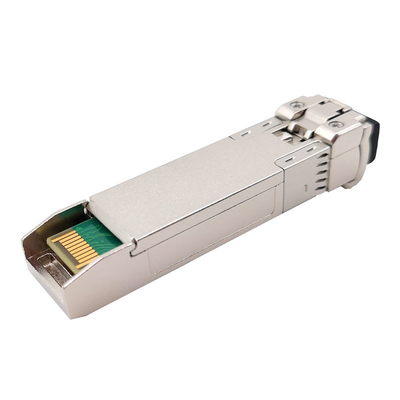

12G SDI SMPTE CWDM SFP + 1270nm-1450nm 20km SMF डुअल LC MSA
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 12G-SDI CWDM SFP | डेटा गति | 0.27~11.88Gbps |
| मॉड्यूल प्रकार | ट्रान्सीवर | एमएसए/गैर-एमएसए | एमएसए |
| बनाने का कारक | एसएफपी+ | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| वेवलेंथ | सीडब्ल्यूडीएम (1270 ~ 1450) एनएम | अधिकतम दूरी | 20 किमी |
| योजक | डुप्लेक्स एलसी | मीडिया | सिंगल-मोड फाइबर |
| लेजर प्रकार | डीएफबी सीडब्ल्यूडीएम | पीडी प्रकार | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | बिजली आपूर्ति करें | 300mA (अधिकतम) |
| TX पावर | -1 ~ 2dBm | संवेदनशीलता @11.88Gbps | <-11dB |
| पावर-बजट | 13dB | संवेदनशीलता @ 5.94Gbps | <-13dB |
| बिजली की खपत | ≤1.0W | संवेदनशीलता @ 2.97Gbps | <-15dB |
| ईआर. | >3.5dB | रिसीवर अधिभार | > 1.0dBm |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 वर्ष |
| प्रोटोकॉल | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), और ST 259 (SD-SDI)। | ||
उत्पाद विवरण 12G-SDI CWDM SFP + 1270nm ~ 1450nm ट्रांसीवर श्रृंखला
Gigaopto की GTS-Cxx9A-10DC श्रृंखला एक एकल मोड ट्रांसीवर मॉड्यूल है जिसे SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, और DVB-ASI में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित / प्राप्त करने के लिए डिज़ाइन किया गया है।यह 11.8Gbps तक का समर्थन करता है और विशेष रूप से HD-SDI, 3G-SDI, 6G-SDI और 12G-SDI के लिए पैथोलॉजिकल पैटर्न को प्रसारित करने के लिए डिज़ाइन किया गया है।अधिकतम लिंक CWDM तरंग दैर्ध्य के माध्यम से 1270nm से 1450nm चैनल के माध्यम से सिंगल-मोड फाइबर (SMF) पर 20km तक पहुँचता है।
ट्रांसीवर में तीन खंड शामिल हैं: एक डीएफबी लेजर, एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (टीआईए), रेक्लॉकर और एक एमसीयू नियंत्रक के साथ एकीकृत एक पिन फोटोडायोड।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
विशेषताएँ

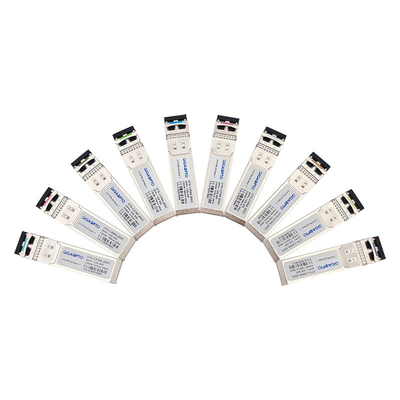

आदेश की जानकारी
| भाग संख्या | विवरण | सीडब्ल्यूडीएम चैनल | अधिकतम पहुंच |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1270एनएम | 20 किमी |

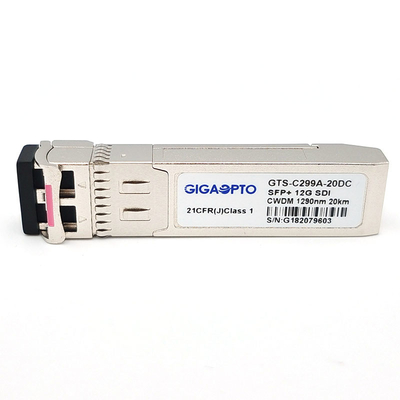

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1290एनएम | 20 किमी |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1310एनएम | 20 किमी |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1330एनएम | 20 किमी |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1350एनएम | 20 किमी |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1370एनएम | 20 किमी |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1390एनएम | 20 किमी |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1410एनएम | 20 किमी |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1430एनएम | 20 किमी |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF डुअल एलसी एमएसए | 1450एनएम | 20 किमी |
आवेदन पत्र
पिन परिभाषा
