उत्पाद विवरण:
|
| वस्तु का नाम: | 12G-SDI BiDi SFP+ | डेटा गति: | 12 ग्राम |
|---|---|---|---|
| वेवलेंथ: | 1330एनएम-टीएक्स/1270एनएम-आरएक्स | योजक: | सिम्प्लेक्स एलसी |
| मैक्स केबल ट्रांसमिशन: | 10 किमी | ओईएम / ओडीएम: | का समर्थन किया |
| कीवर्ड 1: | 12G-SDI BIDI ऑप्टिकल ट्रांसीवर, | कीवर्ड 2: | 12G द्विदिश SFP+ |
| प्रमुखता देना: | SMPTE वीडियो SFP ट्रांसीवर,13T वीडियो SFP ट्रांसीवर,BIDI ऑप्टिकल ट्रांसीवर |
||

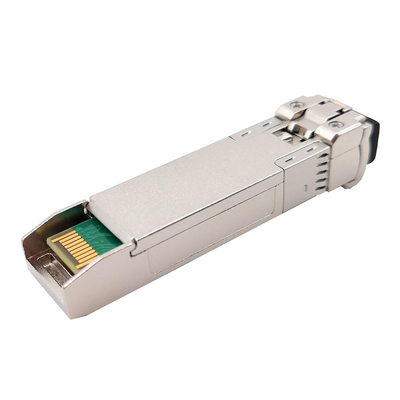

10KM BiDi 1330nm/1270nm 12G-SDI SFP+ ऑप्टिकल ट्रांसीवर MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 12जी यूएचडी वीडियो एसएफपी | डेटा गति | 0.27~11.88Gbps |
| मॉड्यूल प्रकार | ट्रान्सीवर | एमएसए/गैर-एमएसए | एमएसए |
| पैकिंग | एसएफपी+ | वाणिज्यिक तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| वेवलेंथ | 1330एनएम-टीएक्स/1270एनएम-आरएक्स | अधिकतम दूरी | 10 किमी |
| इंटरफेस | सिम्प्लेक्स एलसी | मीडिया | सिंगल-मोड फाइबर |
| ट्रांसमीटर | डीएफबी | रिसीवर | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | +3.3V | मौजूदा | 280mA (विशिष्ट।) |
| औसत आउटपुट पावर | -5~+1dBm | RX संवेदनशीलता@11.88Gbps | <-11dB |
| RX संवेदनशीलता @ 5.94Gbps | <-13dB | आरएक्स संवेदनशीलता @ 2.97 जीबीपीएस | <-13dB |
| विलुप्त होने का अनुपात | >3.5dB | आरएक्स संतृप्ति | > 1.0 डीबीएम |
| बिजली की खपत | ≤1.0W | डिजिटल डायग्नोस्टिक | सहायता |
| ओईएम / ओडीएम | हाँ | गारंटी | 3 साल |
| प्रोटोकॉल | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), और ST 259 (SD-SDI)। | ||
विवरण

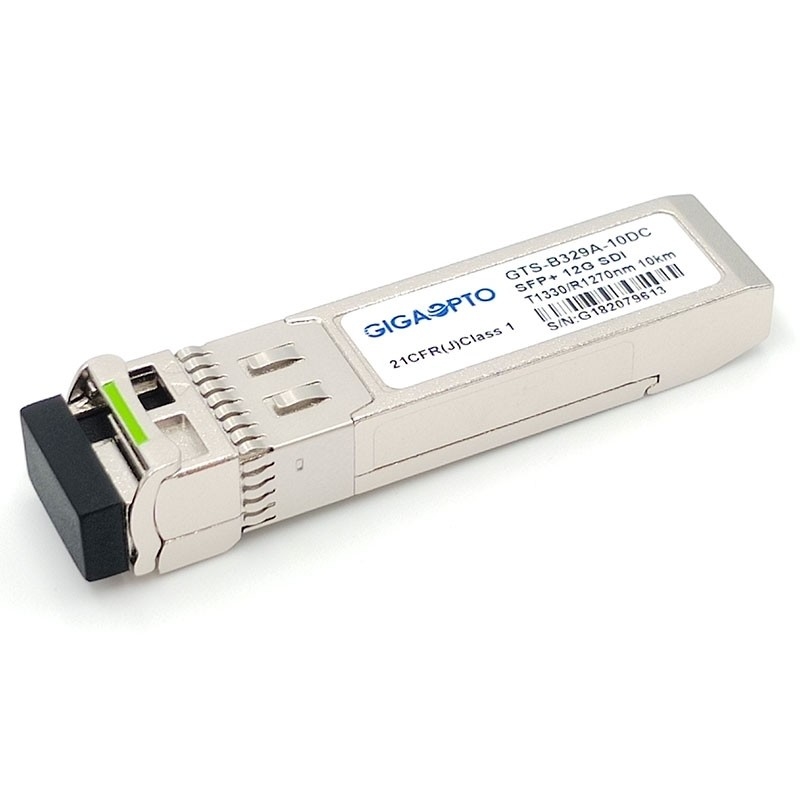

Gigaopto के GTS-B329A-10DC 12G BiDi SFP+ ऑप्टिकल ट्रांसीवर को 12G-SDI द्विदिश ट्रांसमिशन लिंक के लिए डिज़ाइन किया गया है जो तरंग दैर्ध्य 1330nm TX / 1270nm RX के साथ SMF पर 10 किमी तक पहुंचता है।
यह 11.8Gbps तक का समर्थन करता है और विशेष रूप से HD-SDI, 3G-SDI, 6G-SDI और 12G-SDI के लिए पैथोलॉजिकल पैटर्न को प्रसारित करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर में तीन खंड शामिल हैं: एक डीएफबी लेजर, एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (टीआईए), रेक्लॉकर और एक एमसीयू नियंत्रक के साथ एकीकृत एक पिन फोटोडायोड।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।
मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल नैदानिक जानकारी प्रदान करता है, जिसमें संचारण शक्ति, लेजर पूर्वाग्रह वर्तमान, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल है।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
