उत्पाद विवरण:
|
| वस्तु का नाम: | 6G SDI BIDI डुअल ट्रांसमीटर | रफ़्तार: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| तकनीकी: | एक BOSA, BIDI . में डुअल TX | केंद्र तरंग दैर्ध्य: | 1310nm_TX1/1490nm_TX2 |
| ऑप्टिकल कनेक्टर: | एलसी सिम्प्लेक्स | केबल लंबाई: | 10 किमी |
| एमएसए/गैर एमएसए: | गैर एमएसए |

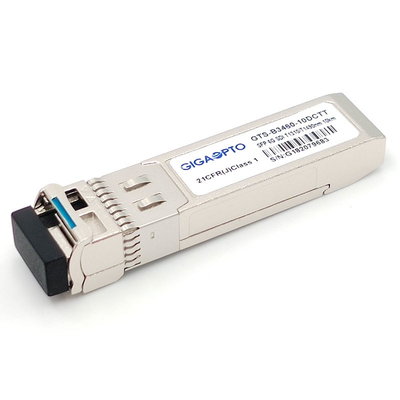

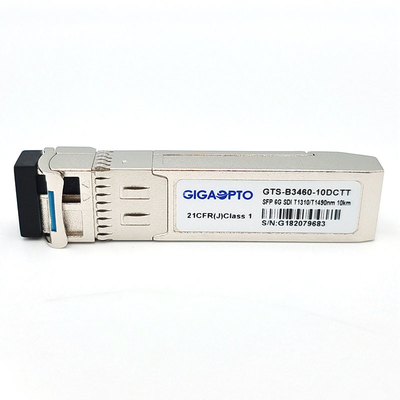

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC डुअल ट्रांसमीटर मॉड्यूल गैर-MSA
कार्यात्मक विनिर्देश
| वस्तु का नाम | 6G SDI SMPTE SFP डुअल ट्रांसमीटर | पी/एन | जीटीएस-बी3460-10डीसीटीटी |
| मॉड्यूल प्रकार | BOSA में डुअल TX, 1 फाइबर | अधिकतम बिट दर | 5.94Gbps |
| बनाने का कारक | एसएफपी बीड़ी | पर्यावरण | ऑपरेटिंग -5 से 70 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य (TX) | 1310nm_TX1/1490nm_TX2 | अधिकतम फाइबर दूरी | 10 किमी @ 9/125μm एसएमएफ |
| इंटरफेस | सिम्प्लेक्स एलसी यूपीसी | केबल प्रकार | सिंगल मोड फाइबर |
| ट्रांसमीटर | डीएफबी | रिसीवर भाग | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली आपूर्ति करें | 500mA (अधिकतम) |
| TX आउट पावर (डीबीएम) | -8 ~ 0 डीबीएम | विलुप्त होने का अनुपात | >3.5dB |
| डिजिटल डायग्नोस्टिक | समर्थन (डिफ़ॉल्ट) | पिन असाइनमेंट | गैर-एमएसए पिनआउट |
| आवेदन पत्र | एसडी/एचडी/3जी/6जी एसडीआई | ||
विवरण
Gigaopto का GTS-B3460-10DCTT एक 1-फाइबर द्वि-दिशात्मक दोहरी चैनल ट्रांसमीटर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने के लिए डिज़ाइन किया गया है।यह 143Mb/s से 5.94Gb/s तक डेटा दरों का समर्थन करता है। यह दोहरी ट्रांसमीटर मॉड्यूल विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M और ST-2081 सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। .
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।यह दो स्वतंत्र 1310 एनएम और 1490 एनएम लेजर ट्रांसमीटर के साथ है।6Gb/s पैथोलॉजिकल संकेतों के साथ अधिकतम 10 किमी की दूरी प्राप्त की जा सकती है।
विशेषताएँ
वाणिज्यिक: -5 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
आवेदन पत्र
मानक
नत्थी करनाडीपरिभाषा
| नत्थी करनानहीं | चिन्ह, प्रतीक | नाम/विवरण | पावर सेक। | टिप्पणियाँ |
| 1 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | |
| 2 | एनसी | जुड़े नहीं हैं | 3 | |
| 3 | एनसी | जुड़े नहीं हैं | 3 | |
| 4 | एमओडी_एबीएस | मॉड्यूल अनुपस्थित, मॉड्यूल में वीईटी से कनेक्ट करें | 3 | 1 |
| 5 | एससीएल | 2-वायर सीरियल इंटरफ़ेस क्लॉक लाइन, LVTTL-I | 3 | 2 |
| 6 | एसडीए | 2-वायर सीरियल इंटरफ़ेस डेटा लाइन, LVTTL-I/O | 3 | 2 |
| 7 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | |
| 8 | टीडी2+ |
ट्रांसमीटर (1310 एनएम) गैर-उलटा डेटा। एसी युग्मित।सीएमएल-I |
3 | |
| 9 | टीडी2- |
ट्रांसमीटर (1310 एनएम) उलटा डेटा। एसी युग्मित।सीएमएल-I |
3 | |
| 10 | TX2_DIS |
ट्रांसमीटर(1310nm) इनपुट अक्षम करें, LVTTL-I उच्च: ट्रांसमीटर बंद कम: ट्रांसमीटर चालू |
3 | 3 |
| 1 1 | वीर | रिसीवर ग्राउंड | 1 | |
| 12 | एनसी | जुड़े नहीं हैं | 3 | |
| 13 | एनसी | जुड़े नहीं हैं | 3 | |
| 14 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | |
| 15 | वीसीसीटी | ट्रांसमीटर बिजली की आपूर्ति | 2 | |
| 16 | वीसीसीटी | ट्रांसमीटर बिजली की आपूर्ति | 2 | |
| 17 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | |
| 18 | टीडी1+ |
ट्रांसमीटर (1490nm) नॉन-इनवर्टेड डेटा इन। एसी युग्मित।सीएमएल-I |
3 | |
| 19 | टीडी1- |
ट्रांसमीटर (1490nm) इनवर्टेड डेटा इन। एसी युग्मित।सीएमएल-I |
3 | |
| 20 | TX1_DIS |
ट्रांसमीटर (1490nm) अक्षम, LVTTL-I उच्च: ट्रांसमीटर बंद कम: ट्रांसमीटर चालू |
3 | 4 |
पावर सेक।: हॉट प्लगिंग के दौरान एंगेजमेंट सीक्वेंस पिन करें।
नोट 1.MOD_ABS मॉड्यूल के अंदर VeeT से जुड़ा है।
नोट 2.SDA&SCL (I2C) को मेजबान बोर्ड पर 4.7k - 10kΩ प्रतिरोधों के साथ खींचा जाएगा।
नोट 3.Tx2_DIS को मॉड्यूल के अंदर 4.7k - 10kΩ रोकनेवाला के साथ VccT तक खींचा जाता है।
नोट 4.Tx1_DIS को मॉड्यूल के अंदर 4.7k - 10kΩ रोकनेवाला के साथ VccT तक खींचा जाता है।
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
