उत्पाद विवरण:
|
| वस्तु: | 6G SDI CWDM सिंगल ट्रांसमीटर | बैंडविड्थ (जीबी / एस): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| बनाने का कारक: | एसएफपी | तरंग दैर्ध्य (TX): | 1270~1450एनएम सीडब्ल्यूडीएम |
| योजक: | एलसी सिम्प्लेक्स | पहुंच: | 20 किमी |
| पिन असाइनमेंट: | गैर-एमएसए | प्रमुखता से दिखाना: | डीवीआई सीडब्ल्यूडीएम सिंगल ट्रांसमीटर |

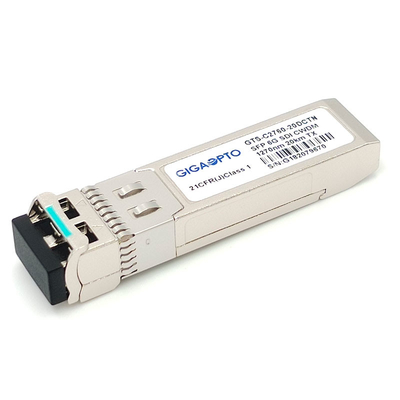

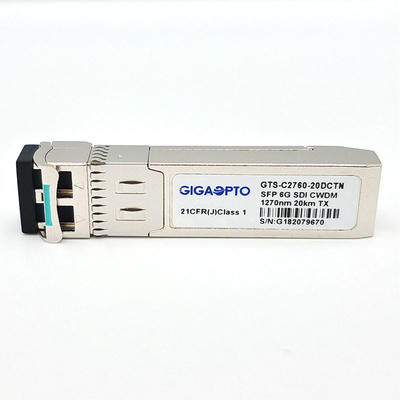

6G SDI CWDM 1270nm-1450nm SFP सिंगल ट्रांसमीटर मॉड्यूल 20km SMF LC DDM नॉन MSA
कार्यात्मक विनिर्देश
| वस्तु का नाम | 6G-SDI CWDM सिंगल ट्रांसमीटर | भाग संख्या | GTS-Cxx60-20DCTN |
| बैंड चौड़ाई (जीबीपीएस) | 50 एमबीपीएस - 5.94 जीबीपीएस | एमएसए/गैर-एमएसए | गैर एमएसए पिनआउट |
| फॉर्म / प्रौद्योगिकी | एसएफपी / सिंगल TX | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| तरंग दैर्ध्य (TX) | 1270nm ~ 1450nm CWDM | फाइबर दूरी | 20 किमी |
| योजक | एलसी सिम्प्लेक्स यूपीसी | फाइबर प्रकार | जी.652 एसएमएफ |
| ट्रांसमीटर | सीडब्ल्यूडीएम डीएफबी लेजर | रिसीवर | एन/ए |
| औसत TX पावर (डीबीएम) | -8 ~ -3 डीबीएम | विलुप्त होने का अनुपात (डीबी) | >5dB |
| वीडियो पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम/डोम | समर्थित |
| इकाई का वज़न | 25 ग्राम | वारंटी समय | 3 वर्ष |
| अनुप्रयोग | एसडी/एचडी/3जी/6जी एसडीआई | ||
विवरण
Gigaopto का GTS-Cxx60-20DCTN 6G SDI वीडियो सिंगल ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1450nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से G.652 सिंगल मोड फाइबर पर 20 किमी से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह डेटा दरों को 50Mb/s से 5.94Gb/s तक सपोर्ट करता है।यह ट्रांसमीटर विशेष रूप से SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M और ST-2081 सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह ट्रांसमीटर मॉड्यूल MSA SFP और SFF-8472 के साथ पूर्ण अनुपालन है, वास्तविक समय डिजिटल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध है।
यह उच्च परिभाषा डिजिटल प्रसारण अनुप्रयोगों के लिए उपयुक्त है।
आदेश की जानकारी

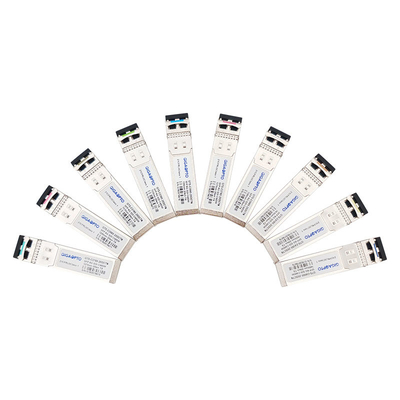

| भाग संख्या | विवरण -6 जीबीपीएस एसडीआई एसएफपी 20 किमी | सीडब्ल्यूडीएम चैनल | अधिकतम पहुंच (किमी) | तापमान |
| GTS-C2760-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1270nm / -C27 | 20 किमी | कॉम. |
| GTS-C2960-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1290एनएम/-सी29 | 20 किमी | कॉम. |
| GTS-C3160-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1310एनएम/-सी31 | 20 किमी | कॉम. |
| जीटीएस-सी3360-20 डीसीटीएन | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1330एनएम/-सी33 | 20 किमी | कॉम. |
| GTS-C3560-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1350एनएम/-सी35 | 20 किमी | कॉम. |
| GTS-C3760-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1370एनएम/-सी37 | 20 किमी | कॉम. |
| GTS-C3960-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1390एनएम/-सी39 | 20 किमी | कॉम. |
| GTS-C4160-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1410एनएम/-सी41 | 20 किमी | कॉम. |
| GTS-C4360-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1430एनएम/-सी43 | 20 किमी | कॉम. |
| GTS-C4560-20DCTN | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC नॉन MSA | 1450एनएम/-सी45 | 20 किमी | कॉम. |
विशेषताएँ
अनुप्रयोग
पिन परिभाषा
