उत्पाद विवरण:
|
| उत्पाद: | 6G-SDI CWDM ट्रांसमीटर मॉड्यूल | डेटा दर (जीबी / एस): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| मॉड्यूल प्रकार: | एकल ट्रांसमीटर | वेवलेंथ: | 1270~1450एनएम सीडब्ल्यूडीएम |
| इंटरफेस: | सिम्प्लेक्स एलसी रिसेप्टकल | दूरी: | 20 किमी |
| एमएसए/गैर एमएसए: | एमएसए | ओईएम / ओडीएम: | सहायता |

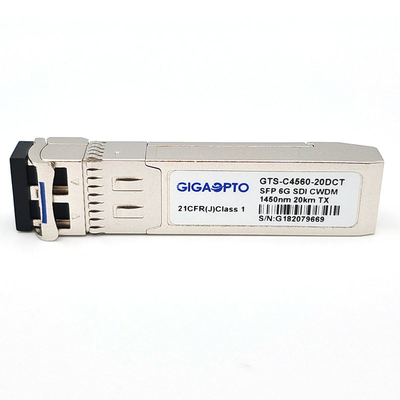

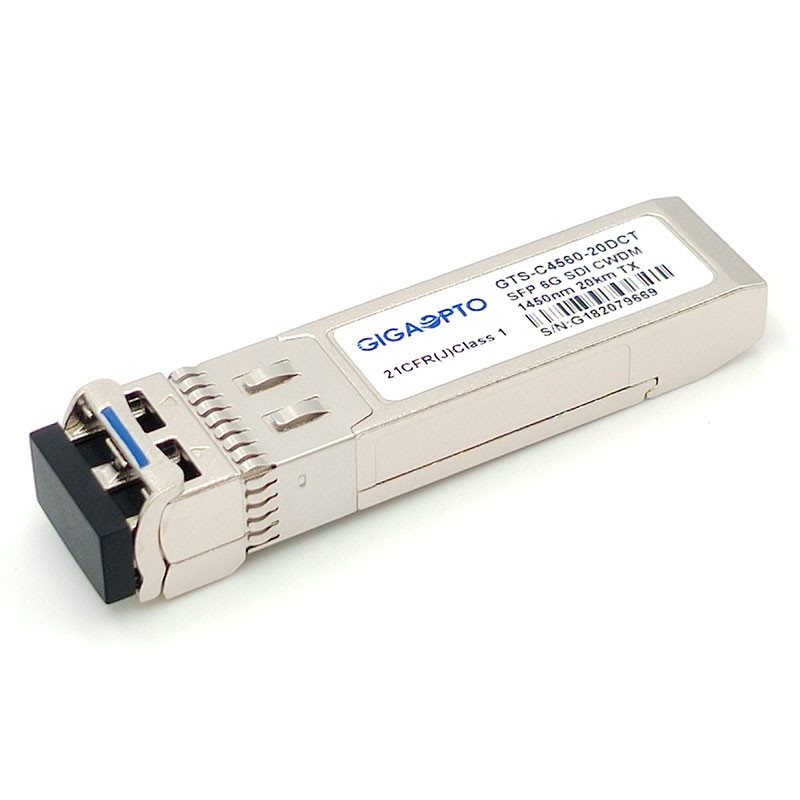

6G SDI सिंगल ट्रांसमीटर मॉड्यूल 1270nm-1450nm CWDM 20km LC DOM MSA
कार्यात्मक विनिर्देश
| उत्पाद | 6G-SDI CWDM ट्रांसमीटर | पी/एन | GTS-Cxx60-20DCT |
| बिट राटा (जीबी/एस) | 50Mb/s - 5.94Gb/s | पिन असाइनमेंट | एमएसए |
| टाइप | एकल ट्रांसमीटर | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (TX) | 1270nm ~ 1450nm | हस्तांतरण | 20 किमी |
| कनेक्टर प्रकार | सिम्प्लेक्स एलसी | केबल प्रकार | जी.652 एसएमएफ |
| TX प्रकार | सीडब्ल्यूडीएम डीएफबी लेजर | आरएक्स भाग | एन/ए |
| TX आउट पावर (डीबीएम) | -8 ~ -3 डीबीएम | विलुप्त होने का अनुपात (डीबी) | >5dB |
| वीडियो पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डिजिटल डायग्नोस्टिक मॉनिटरिंग | समर्थित |
| ओईएम / ओडीएम | समर्थित | वारंटी समय | 3 वर्ष |
| अनुप्रयोग | एसडी/एचडी/3जी/6जी एसडीआई | ||
विवरण
Gigaopto का GTS-Cxx60-20DCT 6G SDI वीडियो सिंगल ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1450nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से G.652 सिंगल मोड फाइबर पर 20 किमी से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह डेटा दरों को 50Mb/s से 5.94Gb/s तक सपोर्ट करता है।यह ट्रांसमीटर विशेष रूप से SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M और ST-2081 सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह ट्रांसमीटर मॉड्यूल MSA SFP और SFF-8472 के साथ पूर्ण अनुपालन है, वास्तविक समय डिजिटल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध है।
यह उच्च परिभाषा डिजिटल प्रसारण अनुप्रयोगों के लिए उपयुक्त है।

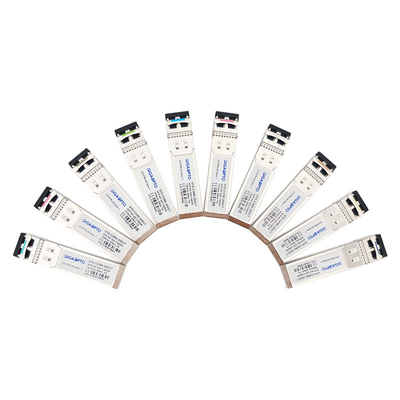

आदेश की जानकारी
| भाग संख्या | विवरण | डेटा गति | सीडब्ल्यूडीएम चैनल | अधिकतम पहुंच (किमी) | कुंडी रंग |
| GTS-C2760-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1270nm / -C27 | 20 किमी | हलका बैंगनी |
| GTS-C2960-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1290एनएम/-सी29 | 20 किमी | आसमानी नीला |
| जीटीएस-सी3160-20डीसीटी | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1310एनएम/-सी31 | 20 किमी | पीले हरे |
| जीटीएस-सी3360-20डीसीटी | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1330एनएम/-सी33 | 20 किमी | पीला गेरू |
| GTS-C3560-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1350एनएम/-सी35 | 20 किमी | गुलाबी |
| GTS-C3760-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1370एनएम/-सी37 | 20 किमी | बेज |
| GTS-C3960-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1390एनएम/-सी39 | 20 किमी | सफेद |
| GTS-C4160-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1410एनएम/-सी41 | 20 किमी | चाँदी |
| GTS-C4360-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1430एनएम/-सी43 | 20 किमी | काला |
| GTS-C4560-20DCT | 6G SDI CWDM सिंगल ट्रांसमीटर मॉड्यूल LC MSA | 6जीबीपीएस | 1450एनएम/-सी45 | 20 किमी | पीले नारंगी |
विशेषताएँ
अनुप्रयोग
पिन परिभाषा
