उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 6जी एसडीआई बीड़ी ट्रांसीवर | अधिकतम बिट-दर: | 5.94Gbps |
|---|---|---|---|
| पैकेज/प्रौद्योगिकी: | एसएफपी 1 फाइबर द्विदिश | ऑप्टिकल कनेक्टर: | सिम्प्लेक्स एलसी |
| अधिकतम पहुंच: | 10 किमी | कीवर्ड: | 6Gbps वीडियो BIDI ट्रांसीवर मॉड्यूल |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km ट्रांसीवर मॉड्यूल MSA
उत्पाद विवरण

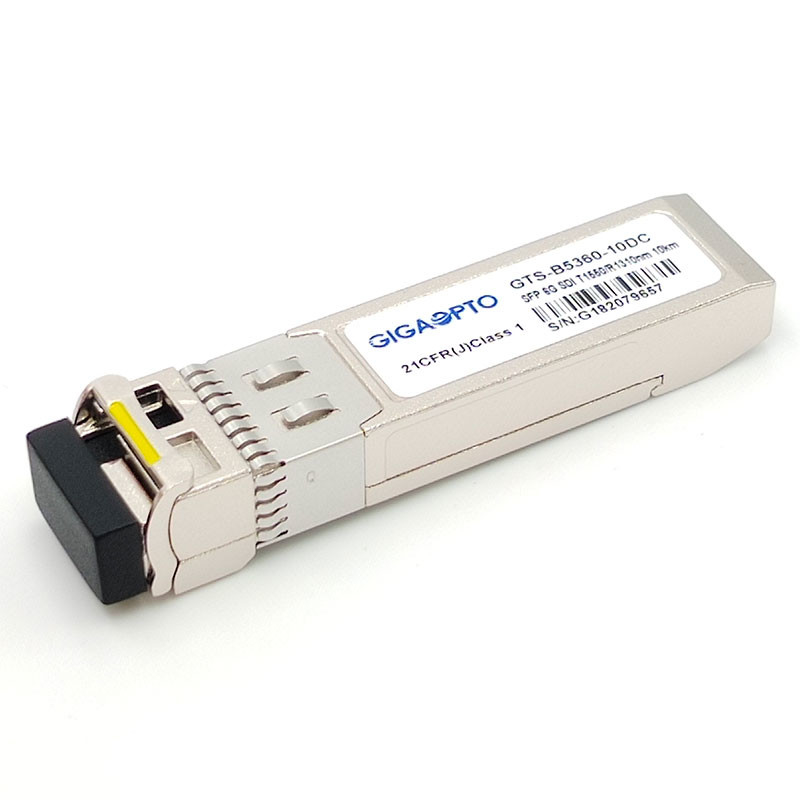

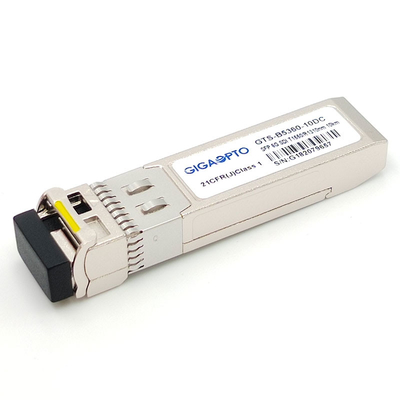

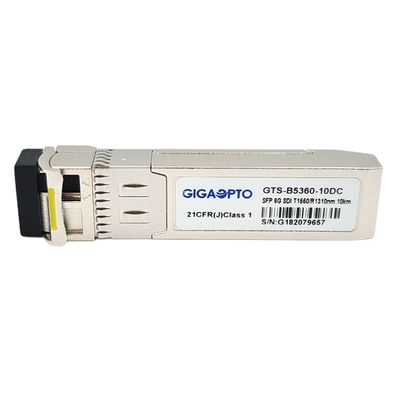

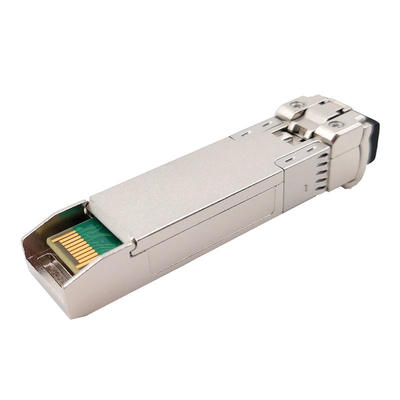

Gigaopto का GTS-B5360-10DC एक फाइबर द्विदिश SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 5.94 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम, एसएमपीटीई 424 एम और एसटी -2081 सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 10 किमी की दूरी 6 जीबीपीएस पैथोलॉजिकल के साथ प्राप्त करने योग्य है। एक सिम्प्लेक्स एलसी कनेक्टर के साथ सिंगल-मोड फाइबर (एसएमएफ) पर सिग्नल
ट्रांसीवर में तीन खंड होते हैं: एक 1310nm DFB लेजर ट्रांसमीटर, एक 1550nm पिन फोटोडायोड एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (TIA), रेक्लॉकर और एक MCU नियंत्रक के साथ एकीकृत होता है।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
कार्यात्मक विनिर्देश
| उत्पाद | 6जी एसडीआई बीड़ी ट्रांसीवर | भाग संख्या | जीटीएस-बी5360-10डीसी |
| अधिकतम बिट दर | 5.94Gb/s | एमएसए पिनआउट | हाँ |
| मॉड्यूल-प्रकार | ट्रान्सीवर | परिचालन तापमान | 0°C से 70°C/-40°C से +85°C |
| केंद्र तरंग दैर्ध्य | TX1310nm / RX1550nm | अधिकतम दूरी | 10 किमी |
| कनेक्टर / पोलिश | सिम्प्लेक्स एलसी यूपीसी | मीडिया | सिंगल मोड फाइबर |
| ट्रांसमीटर घटक | DFB BiDi | रिसीवर घटक | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (विशिष्ट) | 200mA |
| TX आउटपुट पावर | -6~+1dBm | आरएक्स संवेदनशीलता | <-14dB |
| विलुप्त होने का अनुपात | >7.0dB | निगरानी | हाँ |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | चूक | वज़न | 25 ग्राम |
| आवेदन पत्र | 4K वीडियो (6G अल्ट्रा-एसडीआई) ऑप्टिकल सिग्नल ट्रांसमिशन, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), 6Gbps तक ऑप्टिकल लिंक | ||
विशेषताएँ
0°C से +70°C
-40°C से +85°C
अनुप्रयोग
पिन परिभाषा
