उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 6जी एसएमपीटीई बीड़ी एसएफपी | बिट दर: | 50 एमबीपीएस ~ 5.94 जीबीपीएस |
|---|---|---|---|
| पैकेज/प्रौद्योगिकी: | एसएफपी 1 फाइबर | योजक: | एलसी सिम्प्लेक्स |
| पहुंच: | 10 किमी | कीवर्ड: | 6G TX1310nm / RX1550nm |

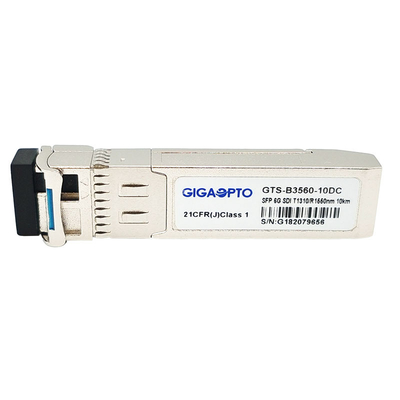

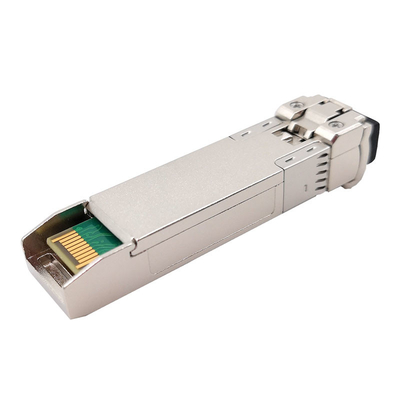

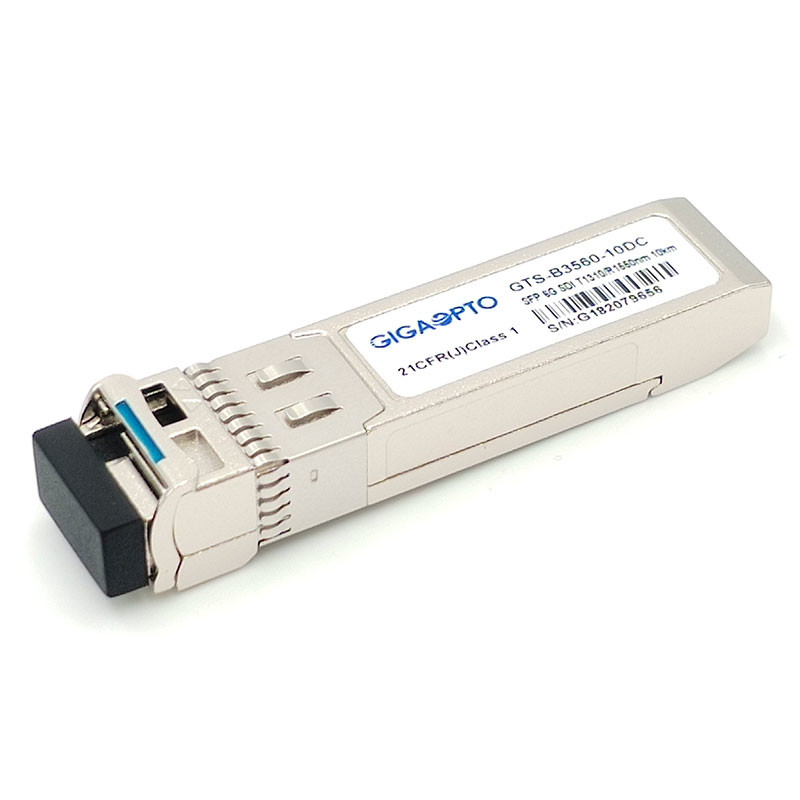

6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km ट्रांसीवर मॉड्यूल MSA
उत्पाद विवरण
Gigaopto का GTS-B3560-10DC एक फाइबर द्विदिश SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 5.94 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम, एसएमपीटीई 424 एम और एसटी -2081 सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 10 किमी की दूरी 6 जीबीपीएस पैथोलॉजिकल के साथ प्राप्त करने योग्य है। एक सिम्प्लेक्स एलसी कनेक्टर के साथ सिंगल-मोड फाइबर (एसएमएफ) पर सिग्नल।
ट्रांसीवर में तीन खंड होते हैं: एक 1310nm DFB लेजर ट्रांसमीटर, एक 1550nm पिन फोटोडायोड एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (TIA), रेक्लॉकर और एक MCU नियंत्रक के साथ एकीकृत होता है।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
कार्यात्मक विनिर्देश
| उत्पाद | 6G वीडियो BiDi SFP | भाग संख्या | GTS-B3560-10DC |
| अधिकतम डेटा दर | 5.94Gb/s | एमएसए पिनआउट | हाँ |
| मॉड्यूल-प्रकार | ट्रांसमीटर + रिसीवर | संचालन तापमान। | 0°C से 70°C/-40°C से +85°C |
| केंद्र तरंग दैर्ध्य | 1310nm-TX/1550nm-RX | फाइबर ट्रांसमिशन | 10 किमी |
| इंटरफ़ेस / पोलिश | सिम्प्लेक्स एलसी यूपीसी | फाइबर प्रकार | एसएमएफ जी.652 |
| ट्रांसमीटर प्रकार | DFB BiDi | रिसीवर प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (विशिष्ट) | 200mA |
| TX ऑप्टिकल पावर | -6~+1dBm | संवेदनशीलता प्राप्त करें | <-14dB (PRBS 223-1, BER=1E-12) |
| विलुप्त होने का अनुपात | >7.0dB | डिजिटल डायग्नोस्टिक्स | हाँ |
| वीडियो पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | वज़न | 0.025 किग्रा |
| आवेदन पत्र | एसडी/एचडी/3जी/6जी एसडीआई | ||
विशेषताएँ
0°C से +70°C
-40°C से +85°C
अनुप्रयोग
पिन परिभाषा
