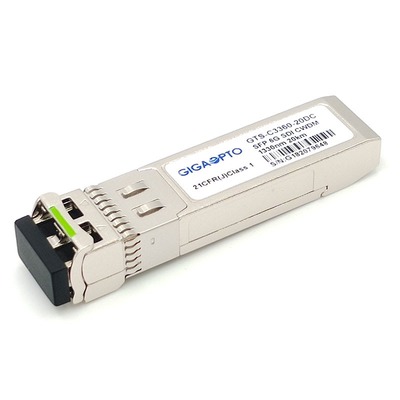

उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 6G SDI CWDM ट्रांसीवर | डेटा गति: | 50 एमबीपीएस ~ 6 जीबीपीएस |
|---|---|---|---|
| पैकेट: | एसएफपी | इंटरफेस: | एलसी डुप्लेक्स |
| फाइबर पहुंच: | 20 किमी | कीवर्ड: | 6G UHD-SDI ट्रांसीवर |
6जीबीपीएससीडब्ल्यूडीएम 1270 एनएम - 1450 एनएमएसडी . के लिए वीडियो ट्रांसीवर मॉड्यूल/एचडी/3जी/6 ग्राम/एसडीआई
उत्पादों का विवरण6G-SDI CWDM SFP 1270nm ~ 1450nm ट्रांसीवर श्रृंखला
यह 6Gbps वीडियो ट्रांसीवर श्रृंखला दो चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है।
यह 50 एमबीपीएस से 5.94 जीबीपीएस तक डेटा दरों का समर्थन करता है और विशेष रूप से एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम, एसएमपीटीई 424 एम और एसटी -2081 सीरियल दरों के लिए एसडीआई पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। अधिकतम लिंक सिंगल पर 20 किमी तक पहुंचता है। -मोड फाइबर (SMF) CWDM तरंग दैर्ध्य के माध्यम से 1270nm से 1450nm चैनल तक।

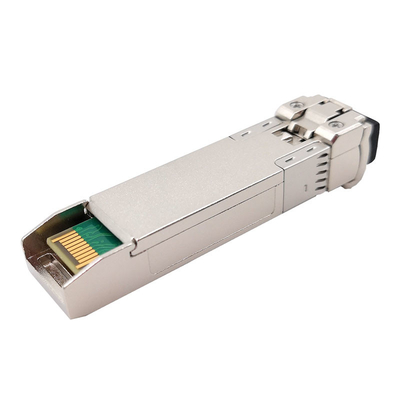

ट्रांसीवर में तीन खंड शामिल हैं: एक डीएफबी लेजर, एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (टीआईए), रेक्लॉकर और एक एमसीयू नियंत्रक के साथ एकीकृत एक पिन फोटोडायोड।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 6G वीडियो CWDM SFP | बिट दर | 50 Mbit/s - 5.94 Gbit/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए पिनआउट | एमएसए |
| बनाने का कारक | एसएफपी | परिचालन तापमान | वाणिज्यिक / औद्योगिक |
| तरंग दैर्ध्य चैनल | सीडब्ल्यूडीएम (1270 ~ 1450) एनएम | हस्तांतरण | 20 किमी |
| ऑप्टिकल कनेक्टर | डुप्लेक्स एलसी | केबल प्रकार | जी.652 एसएमएफ |
| एलडी प्रकार | डीएफबी सीडब्ल्यूडीएम | पीडी प्रकार | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | बिजली आपूर्ति करें | 400mA (अधिकतम) |
| TX पावर | -6 ~ 0 डीबीएम | रिसीवर संवेदनशीलता | <-14dB |
| विलुप्त होने का अनुपात | >7.0dB | रिसीवर अधिभार | > 0.5dBm |
| डिजिटल डायग्नोस्टिक | समर्थित | गारंटी | 3 वर्ष |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | हां | वज़न | 0.025 किग्रा |
| आवेदन पत्र | एसडी/एचडी/3जी/6जी एसडीआई | ||
विशेषताएँ
0°C से +70°C
-40°C से +85°C
अनुप्रयोग
आदेश की जानकारी

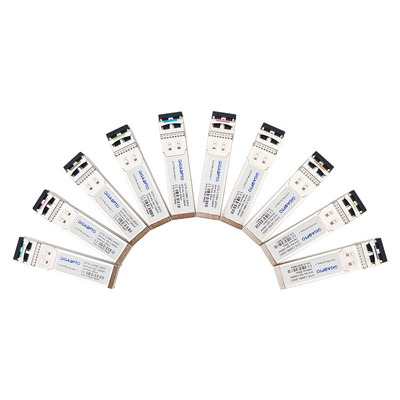

| भाग संख्या | विवरण | डेटा गति | सीडब्ल्यूडीएम चैनल | केबल दूरी | कुंडी रंग |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1270nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1270nm / -C27 | 20 किमी | हलका बैंगनी |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1290nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1290एनएम/-सी29 | 20 किमी | आसमानी नीला |
| जीटीएस-सी3160-20डीसी | 6G SDI CWDM DFB SFP मॉड्यूल 1310nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1310एनएम/-सी31 | 20 किमी | पीले हरे |

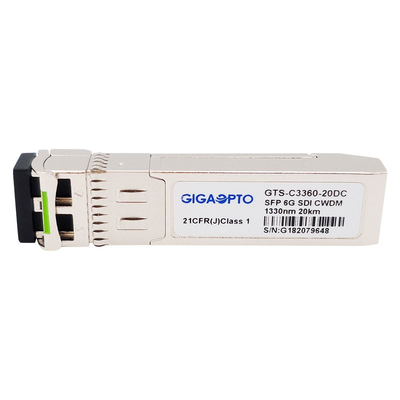

| जीटीएस-सी3360-20डीसी | 6G SDI CWDM DFB SFP मॉड्यूल 1330nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1330एनएम/-सी33 | 20 किमी | पीला गेरू |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1350nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1350एनएम/-सी35 | 20 किमी | गुलाबी |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1370nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1370एनएम/-सी37 | 20 किमी | बेज |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1390nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1390एनएम/-सी39 | 20 किमी | सफेद |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1410nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1410एनएम/-सी41 | 20 किमी | चाँदी |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1430nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1430एनएम/-सी43 | 20 किमी | काला |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP मॉड्यूल 1450nm पिन 20km SMF डुअल LC MSA | 6जीबीपीएस | 1450एनएम/-सी45 | 20 किमी | पीले नारंगी |
पिन परिभाषा
