उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | जीपीओएन ओएलटी एसएफपी | टाइप: | कक्षा सी++/डी 9डीबीएम |
|---|---|---|---|
| बिट दर (जीबी / एस): | 2.5Gb/s_TX/1.25Gb/s_RX | वेवलेंथ: | 1490nm-TX/1310nm-RX |
| इंटरफेस: | एससी सिम्प्लेक्स | डीडीएमआई: | हाँ |
| कीवर्ड: | +9dBm क्लास C++/D GPON OLT SFP ट्रांसीवर | ||
| प्रमुखता देना: | 9dBm GPON SFP ट्रांसीवर,क्लास C+++ D GPON SFP ट्रांसीवर,डोम ट्रांसीवर |
||

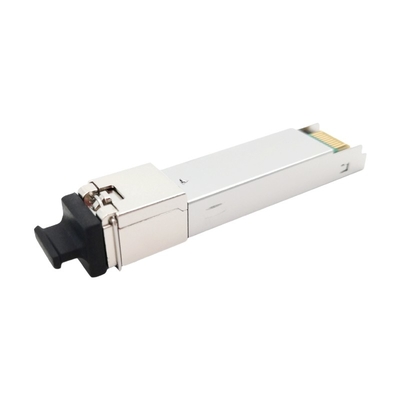

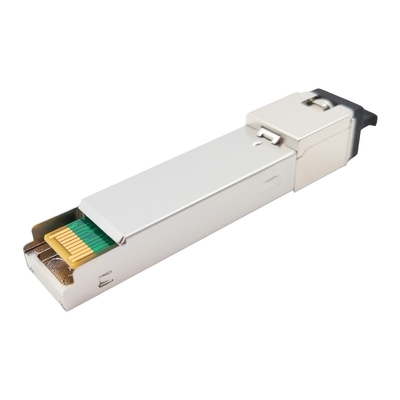

जीपीओएन ओएलटी एसएफपी क्लाससी++/ डी TX पावर 9डीबीएम ट्रांसीवर मॉड्यूल
विवरण

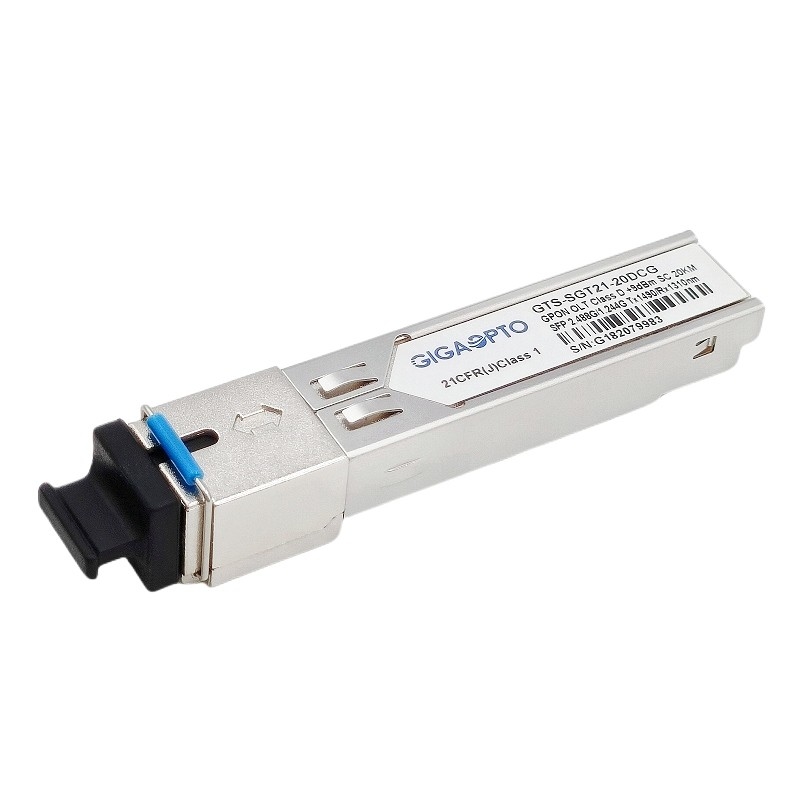

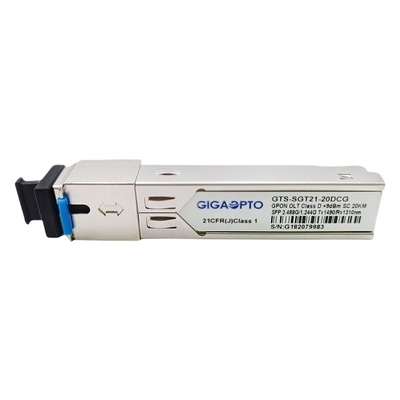

GIGAOPTO का GTS-SGT21-20DCG 1490nm निरंतर-मोड ट्रांसमीटर और 1310nm बर्स्ट-मोड रिसीवर का उपयोग करके एकल फाइबर संचार के लिए एक उच्च प्रदर्शन ट्रांसीवर मॉड्यूल है।इसे ऑप्टिकल लाइन टर्मिनल (OLT) अनुप्रयोगों के लिए ITU G.984.2 क्लास C+++ (क्लास D) आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
1490nm DFB LD ट्रांसमीटर में सभी ऑपरेटिंग तापमान रेंज पर स्थिर ऑप्टिकल पावर और विलुप्त होने के अनुपात को सुनिश्चित करने के लिए स्वचालित पावर कंट्रोल (APC) फ़ंक्शन और तापमान मुआवजा सर्किटरी है।ट्रांसमीटर IEC60825 और CDRH मानकों के अनुसार कक्षा 1 नेत्र सुरक्षा को पूरा करता है।
रिसीवर में एक भली भांति पैक किया हुआ APD-TIA (ट्रांस-प्रतिबाधा एम्पलीफायर) पूर्व-एम्पलीफायर और LVPECL संगत अंतर आउटपुट के साथ एक सीमित एम्पलीफायर है।इसमें एक बर्स्ट पैकेट डिटेक्ट (एसडी) आउटपुट है जो एलवीटीटीएल संगत है।बर्स्ट पैकेट मिलने के बाद एसडी आउटपुट ज्यादा आएगा।
9dBm मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल डायग्नोस्टिक जानकारी प्रदान करता है, जिसमें ट्रांसमिटिंग पावर, लेजर बायस करंट, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल हैं।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है।
SFP ट्रांसीवर मॉड्यूल ने राउटर, स्विच, सर्वर के सबसे प्रसिद्ध ब्रांडों के तहत नमूना परीक्षण किया है।
हॉट स्वैपेबल जीपीओएन ओएलटी क्लास डी एसएफपी ट्रांसीवर इंटरनेट सेवा प्रदाता (आईएसपी) गिगाबिट पैसिव ऑप्टिकल नेटवर्क (जीपीओएन) संचार लिंक, अन्य ऑप्टिकल लिंक के लिए आदर्श है।
विनिर्देश
| भाग संख्या | जीटीएस-एसजीटी21-20डीसीजी | श्रेणी | जीपीओएन ओएलटी क्लास सी+++/डी |
| पैकेजिंग | एसएफपी | बिजली की आपूर्ति की वोल्टेज | +3.3V |
| योजकटाइप | एससी यूपीसी | ऑप्टिकल ट्रांसमिशन | 20 किमी |
| डिजिटल डायग्नोस्टिक | समर्थित | केबलटाइप | 9/125μm एसएमएफ |
| गारंटी | 3 वर्ष | परिचालन तापमान | -5 ~ 70 डिग्री सेल्सियस / -40 ~ 85 डिग्री सेल्सियस |
| काटाभाव (डाउनस्ट्रीम) | 2.488 जीबीपीएस | काटाभाव (नदी के ऊपर) | 1.244जीबीपीएस |
| केंद्रतरंग दैर्ध्य (TX) | 1490एनएम | केंद्रतरंग दैर्ध्य (RX) | 1310एनएम |
| शक्ति अपव्यय | <1.5W | कुल करंट(अधिकतम) | 450mA |
| ट्रांसमीटरटाइप | डीएफबी | रिसीवरटाइप | एपीडी |
| टेक्सासउत्पादनशक्ति | 9dBm (विशिष्ट) | आरएक्ससंवेदनशीलता | <-32.0dBm |
| विलुप्त होने का अनुपात | >8.2dB | रिसीवरअधिभार | >-15dBm |
| प्रोटोकॉल | एसएफएफ-8472, आईटीयूटी-984.2 | ||
विशेषताएँ
आवेदन पत्र
मानकों
| ऑप्टिकल ट्रांसमीटर लक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| लॉन्च की गई पावर (औसत) | पीबाहर | +6 | +9 | +10 | डी बी एम | |
| ऑपरेटिंग तरंगदैर्ध्य रेंज | मैंसी | 1480 | 1500 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | ||||
| विलुप्त होने का अनुपात | एर | 8.2 | डीबी | पीआरबीएस 223-1+72CID @2.488Gbit/s | ||
| ट्रांसमीटर और फैलाव दंड | तेदेपा | 1 | डीबी | 20km SMF . पर संचारित करें | ||
| TX अक्षम के बाद ऑप्टिकल आउटपुट पावर | पीजिले | -39 | डी बी एम | |||
| आउटपुट आई डायग्राम | आईटीयू-टी जी.984.2 . के अनुरूप | |||||
| ट्रांसमीटर परावर्तन | -10 | डीबी | ||||
| ऑप्टिकल रिसीवर अभिलक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| तरंग दैर्ध्य रेंज | मैंसी | 1260 | 1360 | एनएम | ||
| रिसीवर संवेदनशीलता | सेन | -32 | डी बी एम | नोट 1 | ||
| ऑप्टिकल पावर इनपुट अधिभार | बैठा | -15 | डी बी एम | नोट 1 | ||
| गतिशील सीमा | 15 | डीबी | आकृति 1 | |||
| रिसीवर परावर्तन | -15 | डीबी | ||||
विशिष्ट अनुप्रयोग सर्किट
ईईपीरोममेमोरी मैप
EEPROM सीरियल आईडी मेमोरी सामग्री
ऑप्टिकल ट्रांसीवर में एक EEPROM होता है।यह परिष्कृत पहचान जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करता है।जब सीरियल प्रोटोकॉल सक्रिय होता है, तो होस्ट सीरियल क्लॉक सिग्नल (SCL, मॉड डेफ 1) उत्पन्न करता है।सकारात्मक बढ़त डेटा को EEPROM के उन खंडों में देखती है जो SFP ट्रांसीवर के भीतर संरक्षित नहीं लिख रहे हैं।नकारात्मक बढ़त SFP ट्रांसीवर से डेटा देखती है।सीरियल डेटा सिग्नल (एसडीए, मॉड डीईएफ़ 2) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है।सीरियल प्रोटोकॉल सक्रियण के प्रारंभ और अंत को चिह्नित करने के लिए होस्ट SCL के साथ SDA का उपयोग करता है।यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है।
मॉड्यूल वर्तमान परिचालन स्थितियों के बारे में नैदानिक जानकारी प्रदान करता है।ट्रांसीवर इस डायग्नोस्टिक डेटा को आंतरिक एनालॉग सिग्नल के डिजिटलीकरण द्वारा उत्पन्न करता है।डिवाइस निर्माण के दौरान कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा लिखा जाता है।प्राप्त पावर मॉनिटरिंग, ट्रांसमिटेड पावर मॉनिटरिंग, बायस करंट मॉनिटरिंग, सप्लाई वोल्टेज मॉनिटरिंग और टेम्परेचर मॉनिटरिंग सभी को लागू किया जाता है।डायग्नोस्टिक डेटा कच्चे ए/डी मान हैं और तार सीरियल बस पते A2h पर EEPROM स्थानों 56 - 95 में संग्रहीत अंशांकन स्थिरांक का उपयोग करके वास्तविक विश्व इकाइयों में परिवर्तित किया जाना चाहिए।डिजिटल डायग्नोस्टिक मेमोरी मैप विशिष्ट डेटा फ़ील्ड निम्नानुसार परिभाषित करते हैं।
