उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | GPON OLT SFP ट्रांसीवर | टाइप: | कक्षा बी+ |
|---|---|---|---|
| डेटा गति: | TX-2.488 / RX-1.244 | वेवलेंथ: | TX-1490nm / RX-1310nm |
| दूरी: | 20 किमी | इंटरफेस: | सिंप्लेक्स एससी |
| डीडीएम: | सहायता | कीवर्ड: | कक्षा बी + जीपीओएन ओएलटी एसएफपी मॉड्यूल |
| प्रमुखता देना: | OLT GPON SFP ट्रांसीवर,2.5G GPON SFP ट्रांसीवर,SFP DDM |
||

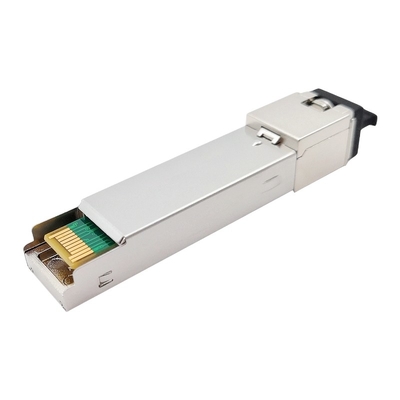

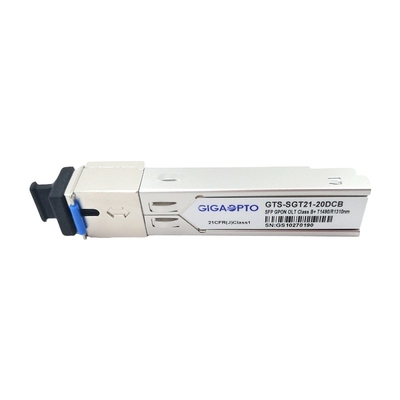

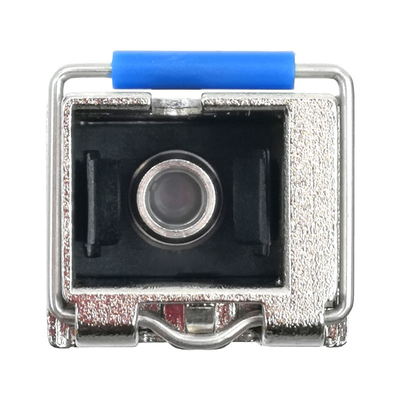

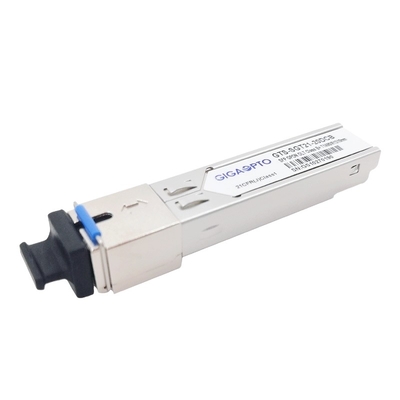

TX-2.5G/RX-1.25G GPON ट्रांसीवर क्लास B+ (SMF, 1490nm-TX/1310nm-RX, 20km, SC)
विवरण
GIGAOPTO का GTS-SGT21-20DCB 1490nm निरंतर-मोड ट्रांसमीटर और 1310nm बर्स्ट-मोड रिसीवर का उपयोग करके एकल फाइबर संचार के लिए एक उच्च प्रदर्शन ट्रांसीवर मॉड्यूल है।इसे ऑप्टिकल लाइन टर्मिनल (OLT) अनुप्रयोगों के लिए ITU G.984.2 क्लास B+ आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
1490nm DFB LD ट्रांसमीटर में सभी ऑपरेटिंग तापमान रेंज पर स्थिर ऑप्टिकल पावर और विलुप्त होने के अनुपात को सुनिश्चित करने के लिए स्वचालित पावर कंट्रोल (APC) फ़ंक्शन और तापमान मुआवजा सर्किटरी है।ट्रांसमीटर IEC60825 और CDRH मानकों के अनुसार कक्षा 1 नेत्र सुरक्षा को पूरा करता है।रिसीवर में एक भली भांति पैक किया हुआ APD-TIA (ट्रांस-प्रतिबाधा एम्पलीफायर) पूर्व-एम्पलीफायर और LVPECL संगत अंतर आउटपुट के साथ एक सीमित एम्पलीफायर है।इसमें एक बर्स्ट पैकेट डिटेक्ट (एसडी) आउटपुट है जो एलवीटीटीएल संगत है।बर्स्ट पैकेट मिलने के बाद एसडी आउटपुट ज्यादा आएगा।
मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल नैदानिक जानकारी प्रदान करता है, जिसमें संचारण शक्ति, लेजर पूर्वाग्रह वर्तमान, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल है।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है।
SFP ट्रांसीवर मॉड्यूल ने राउटर, स्विच, सर्वर के सबसे प्रसिद्ध ब्रांडों के तहत नमूना परीक्षण किया है।
हॉट स्वैपेबल GPON SFP ट्रांसीवर इंटरनेट सेवा प्रदाता (ISP) गिगाबिट पैसिव ऑप्टिकल नेटवर्क (GPON) संचार लिंक, अन्य ऑप्टिकल लिंक के लिए आदर्श है।
विनिर्देश
| बनाने का कारक | जीपीओएन एसएफपी | बिजली की आपूर्ति की वोल्टेज | 3.3 |
| कनेक्टर/पोलिश | एससी/यूपीसी | मैक्सिम दूरी | 20 किमी |
| डीडीएम | समर्थित | मीडिया | एसएमएफ |
| गारंटी | 3 वर्ष | तापमान | वाणिज्यिक / औद्योगिक |
| TX डेटा दर | 2.488 जीबीपीएस | आरएक्स डेटा दर | 1.244जीबीपीएस |
| TX तरंग दैर्ध्य | 1490एनएम | आरएक्स तरंगदैर्ध्य | 1310एनएम |
| बिजली की खपत | <1.5W | कुल करंट | 450mA |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | एपीडी |
| TX ऑप्टिकल पावर | +1.5~+5.0dBm | आरएक्स संवेदनशीलता | <-28.0dBm |
| विलुप्त होने का अनुपात | >8.2dB | रिसीवर अधिभार | >-8dBm |
| प्रोटोकॉल | एसएफएफ-8472, आईटीयूटी-984.2 | ||
विशेषताएँ
आवेदन पत्र
मानकों
आदेश की जानकारी- Gigaopto की GPON OLT SFP सीरीज (DFB+APD SC सिम्प्लेक्स)
| पी/एन | दिनांक दर (जीबी/एस) | तरंग दैर्ध्य (एनएम) | कक्षा | टीएक्स पावर | आरएक्स संवेदनशीलता | तापमान |
| GTS-SGT21-20DCB | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | बी+ | +1.5~+5.0dBm | <-28.0dBm | कॉम |
| GTS-SGT21-20DIB | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | बी+ | +1.5~+5.0dBm | <-28.0dBm | इंडस्ट्रीज़ |
| GTS-SGT21-20DCC | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी+ | +3.0~+7.0dBm | <-30.0dBm | कॉम |
| GTS-SGT21-20DIC | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी+ | +3.0~+7.0dBm | <-30.0dBm | इंडस्ट्रीज़ |
| GTS-SGT21-20DCD | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी++ | +4.5~+10.0dBm | <-31.0dBm | कॉम |
| जीटीएस-एसजीटी21-20डीआईडी | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी++ | +4.5~+10.0dBm | <-31.0dBm | इंडस्ट्रीज़ |
| जीटीएस-एसजीटी21-20डीसीई | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी +++ / डी | +6.0~+10.0dBm | <-32.0dBm | कॉम |
| GTS-SGT21-20DIE | TX-2.488 / RX-1.244 | TX-1490nm / RX-1310nm | सी +++ / डी | +6.0~+10.0dBm | <-32.0dBm | इंडस्ट्रीज़ |
| टिप्पणी | OEM/ODM समर्थित, कृपया बेझिझक हमसे संपर्क करें! | |||||
अनुकूलता
GIGAOPTO के सभी GTS-SGT21-20DCB SFP ऑप्टिकल ट्रांसीवर मॉड्यूल खुले स्रोत हैं, जिन्हें दुनिया भर में लोकप्रिय ब्रांडों के उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किया जा सकता है, जैसे HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C320, ZTE ZXA10 C320 , जेडटीई सी600, अल्काटेल-ल्यूसेंट 7360, नोकिया 7360, सी-डेटा, वीएसओएल, बीडीकॉम।विस्तृत संगतता के लिए कृपया निम्न तालिका देखें, कृपया हमसे बेझिझक संपर्क करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-SGT21-20DCB | अल्काटेल-ल्यूसेंट | 3FE53441AA 01 |
| हुवाई | जीपीओएन-ओएलटी-क्लास बी+ | नोकिया | 3FE53441ACAA |
| जेडटीई | जीपीओएन-ओएलटी-क्लास बी+ | कैलिक्स | 100-01782 |
| जेडटीई | 33030100152 | दसण | एमएक्सके-जीपीओएन-एसएफपी-बी+-आरएसएसआई |
| सर्वव्यापी | यूएफ-जीपी-बी+ | सिस्को | एसएफपी-जीपीओएन-बी |
| बीडीसीओएम | ओएलटी-जीएसएफपी-बी+ | कैलिक्स | 100-01836 |
| ब्रॉडेक्स | D24364-एसएससीबी | सुपरएक्सोन | SOGP4321-PSGB |
| डब्ल्यूटीडी | आरटीएक्सएम167-522 | ||
