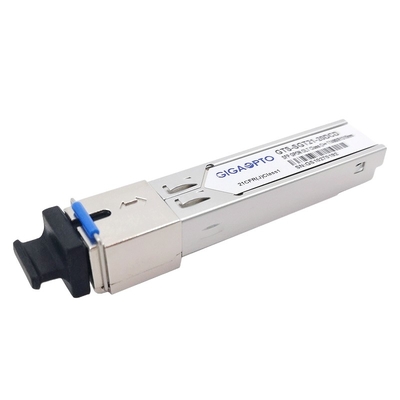

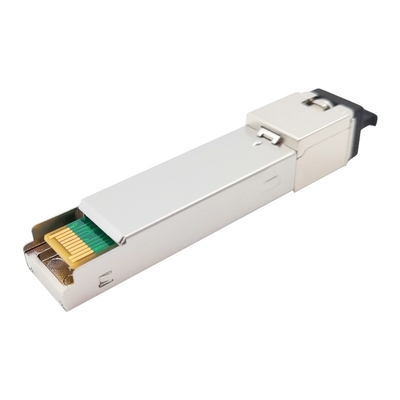

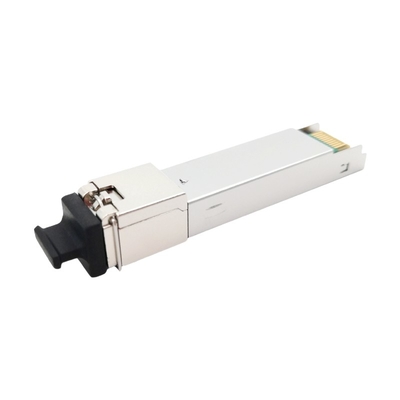

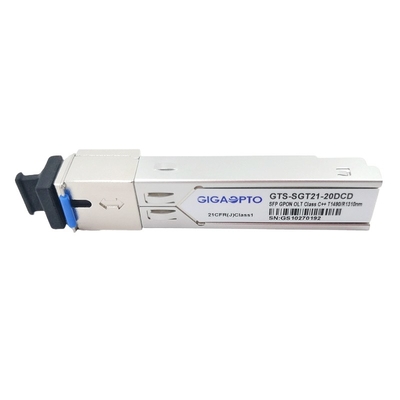

20KM OLT GPON SFP ट्रांसीवर क्लास C++ 1490nm TX 1310nm RX SC UPC DDM

GPON OLT C++ ट्रांसीवर 6dBm 20km SMF SC/UPC DDM

विवरण

GIGAOPTO का GTS-SGT21-20DCD 1490nm निरंतर-मोड ट्रांसमीटर और 1310nm बर्स्ट-मोड रिसीवर का उपयोग करके एकल फाइबर संचार के लिए एक उच्च प्रदर्शन ट्रांसीवर मॉड्यूल है।इसे ऑप्टिकल लाइन टर्मिनल (OLT) अनुप्रयोगों के लिए ITU G.984.2 क्लास C++ आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।

1490nm DFB LD ट्रांसमीटर में सभी ऑपरेटिंग तापमान रेंज पर स्थिर ऑप्टिकल पावर और विलुप्त होने के अनुपात को सुनिश्चित करने के लिए स्वचालित पावर कंट्रोल (APC) फ़ंक्शन और तापमान मुआवजा सर्किटरी है।ट्रांसमीटर IEC60825 और CDRH मानकों के अनुसार कक्षा 1 नेत्र सुरक्षा को पूरा करता है।

रिसीवर में एक भली भांति पैक किया हुआ APD-TIA (ट्रांस-प्रतिबाधा एम्पलीफायर) पूर्व-एम्पलीफायर और LVPECL संगत अंतर आउटपुट के साथ एक सीमित एम्पलीफायर है।इसमें एक बर्स्ट पैकेट डिटेक्ट (एसडी) आउटपुट है जो एलवीटीटीएल संगत है।बर्स्ट पैकेट मिलने के बाद एसडी आउटपुट ज्यादा आएगा।मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल नैदानिक ​​​​जानकारी प्रदान करता है, जिसमें संचारण शक्ति, लेजर पूर्वाग्रह वर्तमान, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल है।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है। यह OLTSFP ट्रांसीवर मॉड्यूल ने राउटर, स्विच, सर्वर के सबसे प्रसिद्ध ब्रांडों के तहत नमूना परीक्षण किया है।

हॉट स्वैपेबल GPON SFP ट्रांसीवर इंटरनेट सेवा प्रदाता (ISP) गिगाबिट पैसिव ऑप्टिकल नेटवर्क (GPON) संचार लिंक, अन्य ऑप्टिकल लिंक के लिए आदर्श है।

विनिर्देश

विशेषताएँ

• एकल फाइबर द्वि-दिशात्मक डेटा लिंक असममित TX 2488Mbps/RX1244Mbps अनुप्रयोग
• 1490nm निरंतर-मोड DFB लेजर ट्रांसमीटर और 1310nm बर्स्ट-मोड APD-TIA रिसीवर
• SC/UPC कनेक्टर के साथ छोटा फॉर्म फैक्टर प्लग करने योग्य पैकेज
• ऑपरेटिंग केस तापमान रेंज: वाणिज्यिक: 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस, औद्योगिक: -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
• एकल 3.3V बिजली की आपूर्ति
• डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस
• इनपुट ऑप्टिकल पावर स्तर की निगरानी के लिए डिजिटल बर्स्ट आरएसएसआई फ़ंक्शन
• LVPECL संगत डेटा इनपुट / आउटपुट इंटरफ़ेस
• LVTTL ट्रांसमीटर अक्षम नियंत्रण
• LVTTL ट्रांसमीटर लेजर फॉल्ट अलार्म
• फास्ट एलवीटीटीएल रिसीवर सिग्नल डिटेक्ट (एसडी) संकेत प्रतिक्रिया
• कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा
• कक्षा I लेजर सुरक्षा मानक IEC-60825 आज्ञाकारी
• RoHS6 अनुपालन

आवेदन पत्र

• गीगाबिट-सक्षम निष्क्रिय ऑप्टिकल नेटवर्क (GPON)

मानकों

• SFP मल्टी-सोर्स एग्रीमेंट (MSA) SFF-8074i . का अनुपालन करता है
• आईटीयू-टी जी.984.2 संशोधन 1 . का अनुपालन करता है
• एफसीसी 47 सीएफआर भाग 15, कक्षा बी . का अनुपालन करता है
• 24 जून 2007 की लेजर नोटिस संख्या 50 के अनुसार विचलन को छोड़कर एफडीए 21 सीएफआर 1040.10 और 1040.11 का अनुपालन करता है
• एसएफएफ-8472 . का अनुपालन करता है
• TR-NWT-000870 4.1 ESD संवेदनशीलता वर्गीकरण Class2 के साथ संगत।
• Telcordia GR-468-CORE के साथ संगत

आदेश की जानकारी- Gigaopto की GPON OLT SFP सीरीज (DFB+APD SC सिम्प्लेक्स)

अनुकूलता

ब्रांड संगत नेटवर्किंग उत्पादों के वैश्विक प्रदाता के रूप में, हमने अपने ग्राहकों के साथ-साथ हमारे भौतिक बुनियादी ढांचे और परीक्षण उपकरण प्लेटफार्मों का समर्थन करने के लिए पिछले कुछ वर्षों में महत्वपूर्ण निवेश किया है।हमारी समग्र विश्वसनीय इंजीनियरिंग और परीक्षण क्षमताएं हमें ब्रांड संगत ट्रांसीवर के एक बड़े चयन का उत्पादन करने की अनुमति देती हैं।यह GTS-SGT21-20DCD SFP ऑप्टिकल ट्रांसीवर मॉड्यूल दुनिया भर में लोकप्रिय ब्रांडों के उपकरणों के साथ 100% संगत है, जैसे HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, अल्काटेल-ल्यूसेंट 7360, नोकिया 7360, सी-डेटा, वीएसओएल, बीडीकॉम।कृपया पी/एन पत्राचार तालिका देखें।यदि आप जिस ब्रांड और पार्ट नंबर की तलाश कर रहे हैं, वह नीचे सूचीबद्ध नहीं है, तो कृपया हमें बताएं और हमें आपको अधिक विवरण प्रदान करने में खुशी होगी।
