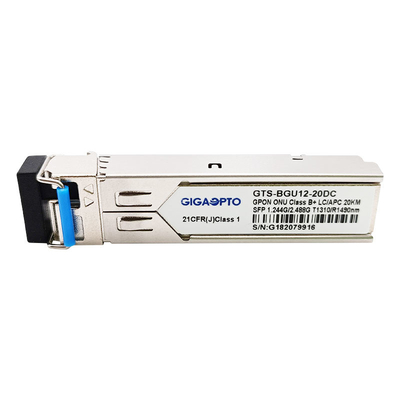

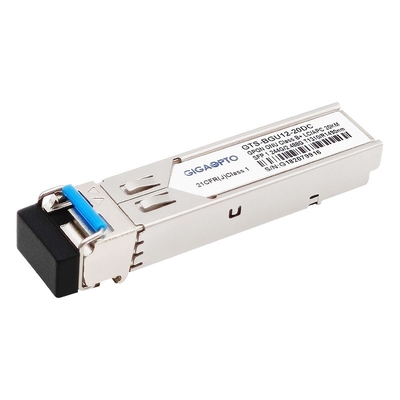

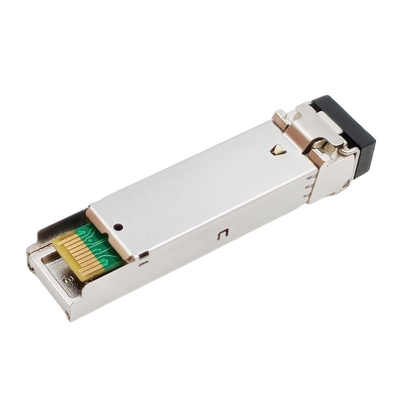

ONU क्लास B+ GPON SFP ट्रांसीवर मॉड्यूल SMF Tx1310nm Rx1490nm LC APC

GPON ONU SFP ट्रांसीवर मॉड्यूल

क्लास बी + एलसी एपीसी कनेक्टर रिसेप्टकल

सामान्य संगतता, RoHS FCC CE पहुंच।

विवरण

इसGTS-BGU12-20DCGPON ONU SFP क्लास B+ ट्रांसीवर मॉड्यूल गिगाबिट-सक्षम पैसिव ऑप्टिकल नेटवर्क (GPON) ट्रांसमिशन के लिए डिज़ाइन किया गया है।यह आईटीयू-टी जी.984.2 मानक और आईटीयू-टी जी.984.2 संशोधन-2006 द्वारा निर्दिष्ट क्लास बी+ ओडीएन एप्लिकेशन का पूरी तरह से समर्थन कर सकता है।

ट्रांसमीटर मॉड्यूल एक 1310nm DFB लेजर डायोड का उपयोग करता है और IEC60825 और CDRH वर्ग 1 नेत्र सुरक्षा के साथ पूरी तरह से अनुपालन करता है।इसमें ऑपरेटिंग तापमान, डेटा इनपुट और एसी या डीसी कपलिंग सर्किट पर जी.984.2 आवश्यकता के अनुपालन को सुनिश्चित करने के लिए एपीसी फ़ंक्शन, एक तापमान मुआवजा सर्किट शामिल है।

रिसीवर सेक्शन 1550nm APD-TIA (ट्रांस-प्रतिबाधा एम्पलीफायर के साथ APD) और एक सीमित एम्पलीफायर का उपयोग करता है।एपीडी ऑप्टिकल पावर को विद्युत प्रवाह में परिवर्तित करता है और ट्रांस-प्रतिबाधा एम्पलीफायर द्वारा वर्तमान को वोल्टेज में बदल दिया जाता है।अंतर डेटा और / डेटा सीएमएल डेटा सिग्नल सीमित एम्पलीफायर द्वारा उत्पादित किए जाते हैं।एपीडी-टीआईए एसी कम पास फिल्टर के माध्यम से सीमित एम्पलीफायर के साथ जुड़ा हुआ है।

मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल नैदानिक ​​​​जानकारी प्रदान करता है, जिसमें संचारण शक्ति, लेजर पूर्वाग्रह वर्तमान, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल है।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है।

विनिर्देश

विशेषताएँ

• एलसी रिसेप्टकल के साथ एसएफपी पैकेज
• 1.244Gbps, 1310nm बर्स्ट मोड ट्रांसमीटर
• 2.488जीबीपीएस, 1490एनएम सतत मोड रिसीवर
• अन-कूल्ड डीएफबी लेजर और एपीडी उच्च संवेदनशीलता डिटेक्टर
• कक्षा 1 एफडीए और आईईसी60825-1 लेजर सुरक्षा अनुपालन
• ऑपरेटिंग केस तापमान:मानक: 0 ℃ ~ + 70 ℃ /उद्योग: -40 ℃ ~ + 85 ℃
• आईटीयू-टी जी.984.2 और जी.984.2 संशोधन-2006 के अनुरूप
• एसएफपी एमएसए विशिष्टता के अनुरूप

आवेदन पत्र

• गीगाबिट निष्क्रिय ऑप्टिकल नेटवर्क (GPON)
• एफटीटीएक्स

मानकों

• SFP मल्टी-सोर्स एग्रीमेंट (MSA) SFF-8074i . का अनुपालन करता है
• आईटीयू-टी 984.2 . का अनुपालन करता है
• एफसीसी 47 सीएफआर भाग 15, कक्षा बी . का अनुपालन करता है
• 24 जून 2007 की लेजर नोटिस संख्या 50 के अनुसार विचलन को छोड़कर एफडीए 21 सीएफआर 1040.10 और 1040.11 का अनुपालन करता है
• एसएफएफ-8472 . का अनुपालन करता है
• TR-NWT-000870 4.1 ESD संवेदनशीलता वर्गीकरण Class2 के साथ संगत।
• Telcordia GR-468-CORE के साथ संगत

अधिक GPON ONU SFP ट्रांसीवर के लिए, कृपया निम्नलिखित फॉर्म देखें

GPON ONU ट्रांसीवर सीरीज (डेटा दर TX-1.244G/RX-2.488G, तरंग दैर्ध्य: TX1310nm/RX1490nm, कक्षा B+, DFB+APD)
