उत्पाद विवरण:
|
| वस्तु: | 3G SFP BiDi डुअल रिसीवर | डेटा गति: | 50 एमबीपीएस-2.97 जीबीपीएस |
|---|---|---|---|
| टाइप: | बोसा में दोहरे रिसीवर | केंद्र तरंग दैर्ध्य: | RX1_1310nm/RX2_1550nm |
| योजक: | एलसी सिम्प्लेक्स | दूरी: | 10 किमी |
| पिन असाइनमेंट: | गैर-एमएसए पिनआउट | ओईएम / ओडीएम: | उपलब्ध |

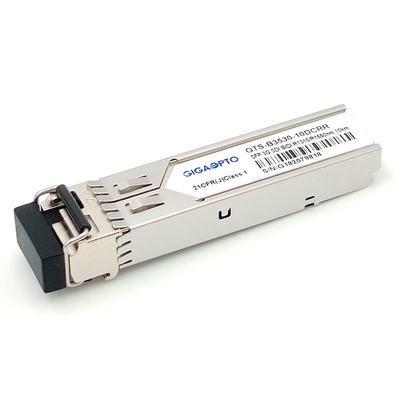

3Gbps द्वि-दिशात्मक 1310nm/1550nm दोहरी रिसीवर डिजिटल वीडियो/ऑडियो sfp मॉड्यूल SD-SDI, HD-SDI और 3G-SDI गैर MSA पिनआउट 10km LC DDM के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करता है
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G-SDI BiDi डुअल रिसीवर | बैंडविड्थ (जीबीपीएस) | 50 Mbit/s - 2.97 Gbit/s |
| बनाने का कारक | 1-फाइबर में SFP 2RX | पिन असाइनमेंट | गैर-एमएसए पिनआउट |
| वीडियो पैथोलॉजिकल पैटर्न | सहायता | तापमान | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (RX) | 1310एनएम-आरएक्स1/1550एनएम-आरएक्स2 | हस्तांतरण | 10 किमी |
| इंटरफेस | सिम्प्लेक्स एलसी रिसेप्टकल | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटरभाग | एन/ए | रिसीवर प्रकार | पिन (2*बोसा में पिन) |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली आपूर्ति करें(अधिकतम) | 200mA |
| प्रोटोकॉल | एसएफपी एमएसए | रिसीवर अधिभार | > 0dBm |
| रिसीवर संवेदनशीलता (पीआरबीएस) | एसडी-एसडीआई:<-20dBm;एचडी-एसडीआई:<-20dBm;3G-SDI:<-20dBm | ||
| रिसीवर संवेदनशीलता (पैथोलॉजिकल) | एसडी-एसडीआई:<-16dBm;एचडी-एसडीआई:<-15dBm;3जी-एसडीआई:<-14dBm | ||
| डिजिटल डायग्नोस्टिक | सहायता | गारंटी | 3 साल |
| ओईएम / ओडीएम | सहायता | एमटीबीएफ | 1,000,000 घंटे |
| आवेदन पत्र | SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस | ||
| एचडीटीवी/एसडीटीवी सर्विस इंटरफेस | |||
लिंक दूरी
| भाग संख्या | एसडीआई | डेटा गति | अधिकतम लिंक दूरी |
| GTS-B3530-10DCRR | 3 जी SDI | 2.97 जीबीपीएस | 10 किमी |
| एचडी-एसडीआई | 1.485Gbps | 21 किमी | |
| एसडी-SDI | 270 एमबीपीएस | 30 किमी |
विवरण
GTS-B3530-10DCRR एक 1-फाइबर द्वि-दिशात्मक दोहरी चैनल रिसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह दोहरी रिसीवर मॉड्यूल विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।यह दो स्वतंत्र 1310 एनएम और 1550 एनएम लेजर रिसीवर के साथ है।ट्रांसमीटर के रूप में GTS-B3530-10DCTT का उपयोग करते समय प्रत्येक रिसीवर 50 Mb/s से 2.97Gb/s तक सिंगल-मोड फाइबर के 30km तक सिग्नल प्राप्त कर सकता है।3Gb/s पैथोलॉजिकल संकेतों के साथ 10km की अधिकतम दूरी प्राप्त की जा सकती है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
