उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G SFP BiDi डुअल ट्रांसमीटर | बैंडविड्थ (जीबीपीएस): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| टाइप: | 1 फाइबर पोर्ट में दोहरी ट्रांसमीटर | केंद्र तरंग दैर्ध्य: | TX_1 1310एनएम/TX_2 1550एनएम |
| योजक: | एलसी सिम्प्लेक्स | दूरी: | 10 किमी |
| पिन असाइनमेंट: | गैर-एमएसए | गारंटी: | 3 साल |
3Gbps द्विदिश 1310nm/1550nm दोहरे ट्रांसमीटर डिजिटल वीडियो/ऑडियो sfp मॉड्यूल SD-SDI, HD-SDI और 3G-SDI गैर MSA पिनआउट 10km LC DDM के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करता है
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 1 फाइबर बीआईडीआई दोहरी ट्रांसमीटर | पी/एन (भाग संख्या) | GTS-B3530-10DCTT |
| बिट-दर (जीबीपीएस) | 50Mb/s- 2.97Gb/s | पिन असाइनमेंट | गैर-एमएसए पिनआउट |
| मॉड्यूल प्रकार | दोहरी ट्रांसमीटर | परिचालन तापमान | 0 से 70°C / -20 से 85°C |
| केंद्र तरंग दैर्ध्य (TX) | TX_1 1310एनएम/TX_2 1550एनएम | अधिकतम फाइबर लंबाई | 10 किमी |
| ऑप्टिकल कनेक्टर | सिम्प्लेक्स एलसी रिसेप्टकल | मीडिया | एसएमएफ |
| ट्रांसमीटर प्रकार | DFB BiDi | रिसीवर घटक | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | आपूर्ति वर्तमान (अधिकतम) | 300mA |
| Tx_1 1310nm आउटपुट पावर | -5 ~ 0 डीबीएम | विलुप्त होने का अनुपात | >5dB |
| Tx_2 1550nm आउटपुट पावर | -8 ~ -3 डीबीएम | वारंटी समय | 3 वर्ष |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | हाँ | ओईएम / ओडीएम | हाँ |
| प्रोटोकॉल | एसएफपी एमएसए, एसएफएफ-8472, आरओएचएस, सीई, एफसीसी | ||
| आवेदन पत्र | एसडी/एचडी/3जी एसडीआई | ||
| भाग संख्या | एसडीआई | डेटा गति | अधिकतम लिंक दूरी |
| GTS-B3530-10DCTT | 3 जी SDI | 2.97 जीबीपीएस | 10 किमी |
| एचडी-एसडीआई | 1.485Gbps | 21 किमी | |
| एसडी-SDI | 270 एमबीपीएस | 30 किमी |
विवरण

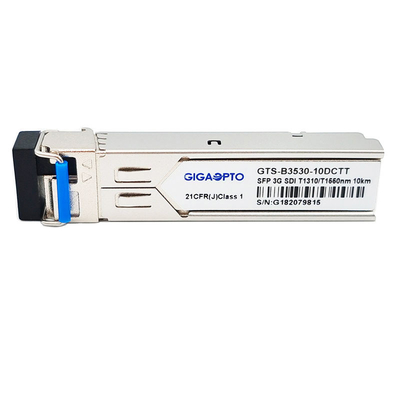

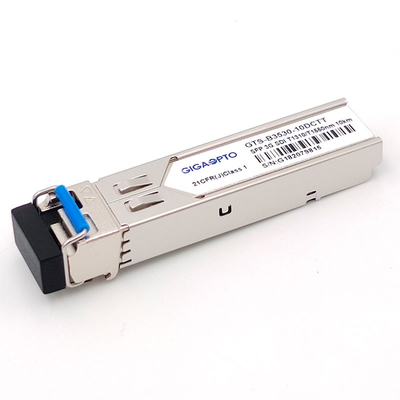

GTS-B3530-10DCTT एक 1-फाइबर द्वि-दिशात्मक दोहरी चैनल ट्रांसमीटर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है। यह दोहरी ट्रांसमीटर मॉड्यूल विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।यह दो स्वतंत्र 1310 एनएम और 1550 एनएम लेजर ट्रांसमीटर के साथ है।रिसीवर के रूप में GTS-B3530-10DCRR का उपयोग करते समय प्रत्येक ट्रांसमीटर 30 किमी तक सिंगल-मोड फाइबर के साथ 50 Mb/s से 2.97Gb/s तक सिग्नल संचारित कर सकता है।3Gb/s पैथोलॉजिकल संकेतों के साथ अधिकतम 10 किमी की दूरी प्राप्त की जा सकती है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
