उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G-SDI SFP डुअल ट्रांसमीटर | बैंडविड्थ (जीबीपीएस): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| बनाने का कारक: | ट्रांसमीटर + ट्रांसमीटर | वेवलेंथ: | 2टीएक्स 1310एनएम |
| योजक: | दोहरी एलसी संदूक | हस्तांतरण: | 10 किमी |
| पिन असाइनमेंट: | गैर-एमएसए पिनआउट | डीडीएम: | का समर्थन किया |

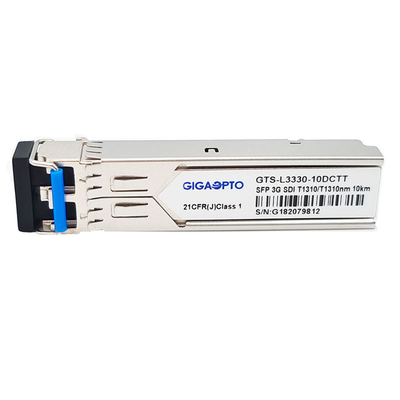

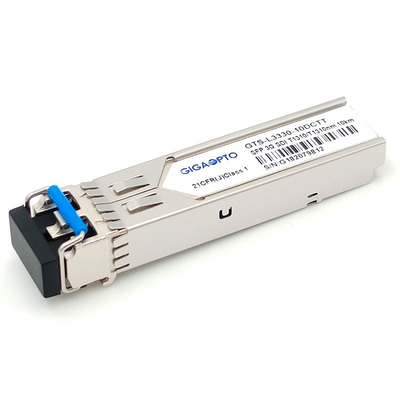

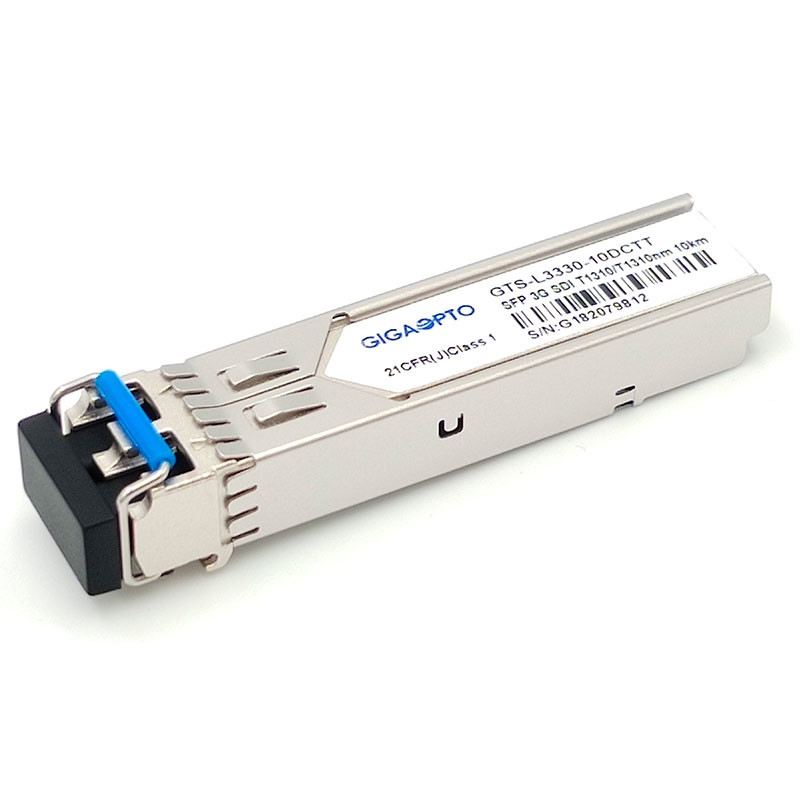

3Gbps 1310nm डुअल-ट्रांसमीटर डिजिटल वीडियो / ऑडियो sfp मॉड्यूल SD-SDI, HD-SDI और 3G-SDI नॉन MSA पिनआउट 10km LC DDM के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करता है
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G-SDI SFP डुअल-ट्रांसमीटर | बैंडविड्थ (जीबीपीएस) | 50 एमबीपीएस - 2.97 जीबीपीएस |
| मॉड्यूल प्रकार | दोहरी ट्रांसमीटर | पिन असाइनमेंट | गैर-एमएसए पिनआउट |
| बनाने का कारक | एसएफपी | वाणिज्यिक तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (TX) | 1310एनएम | फाइबर की लंबाई | 10 किमी @ जी.652 |
| इंटरफेस | दोहरी एलसी संदूक | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली आपूर्ति करें | 300mA |
| औसत आउटपुट पावर | -5 ~ 0 डीबीएम | विलुप्त होने का अनुपात | >5dB |
| डीडीएम | के साथ (डिफ़ॉल्ट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | एमटीबीएफ | 1,000,000 घंटे |
| प्रोटोकॉल | SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस | ||
| एचडीटीवी/एसडीटीवी सर्विस इंटरफेस | |||
लिंक दूरी
| भाग संख्या | एसडीआई | डेटा गति | अधिकतम लिंक दूरी |
| GTS-L3330-10DCTT | 3 जी SDI | 2.97 जीबीपीएस | 10 किमी |
| एचडी-एसडीआई | 1.485Gbps | 21 किमी | |
| एसडी-SDI | 270 एमबीपीएस | 30 किमी |
विवरण
GTS-L3330-10DCTT एक डुप्लेक्स एलसी कनेक्टर के साथ 1310nm तरंग दैर्ध्य के माध्यम से SMF पर 10 किमी से अधिक के वीडियो ट्रांसमिशन अनुप्रयोगों के लिए एक दोहरी चैनल ऑप्टिकल सिंगल मोड ट्रांसमीटर है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह दोहरी ट्रांसमीटर मॉड्यूल विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
यह एक डुअल चैनल ऑप्टिकल ट्रांसमीटर मॉड्यूल है।प्रत्येक चैनल में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
डबल ट्रांसमीटर मॉड्यूल SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
