उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3Gbps वीडियो SFP ऑप्टिकल ट्रांसमीटर | डेटा-दर (जीबीपीएस): | 50एमबी/एस - 3जीबी/एस |
|---|---|---|---|
| मॉड्यूल प्रकार: | एकल ट्रांसमीटर | वेवलेंथ: | 1270nm ~ 1610nm CWDM CH |
| ऑप्टिकल इंटरफ़ेस: | एलसी संदूक | हस्तांतरण: | 40 किमी |
| पिन असाइनमेंट: | गैर एमएसए | ओईएम / ओडीएम: | का समर्थन किया |
3Gbps वीडियो SFP ऑप्टिकल ट्रांसमीटरCWDM 1270nm-1610nm 40km SMF LC पैथोलॉजिकल पैटर्न सिग्नल के लिए समर्थन DDM गैर MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3 जी डीवीआई सीडब्ल्यूडीएम एसएफपी ट्रांसमीटर | भाग संख्या | GTS-Cxx30-40DCTN |
| बिट-दर (जीबी / एस) | 50Mb/s - 2.97Gb/s | पिन असाइनमेंट | गैर एमएसए |
| मॉड्यूल प्रकार | केवल ट्रांसमीटर | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य (TX) | CWDM C27-C61 चैनल | केबल दूरी | 40 किमी |
| इंटरफेस | एलसी सिम्प्लेक्स | मीडिया | सिंगल-मोड फाइबर |
| एलडी प्रकार | सीडब्ल्यूडीएम डीएफबी | पीडी प्रकार | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (अधिकतम) | 350mA |
| ट्रांसमीटर पावर | -2~+3 डीबीएम | विलुप्त होने-अनुपात | >5.0dB |
| पैथोलॉजिकल पैटर्न | के साथ (डिफ़ॉल्ट) | डोम/डीडीएम | हाँ |
| ओईएम / ओडीएम | समर्थित | एमटीबीएफ | 1,000,000 घंटे |
| अनुप्रयोग |
SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस एचडीटीवी/एसडीटीवी सर्विस इंटरफेस |
||
विवरण

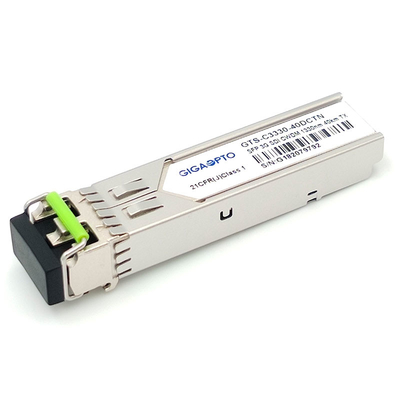

Gigaopto का GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1610nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से एक SMF पर 40 किमी से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
आदेश की जानकारी

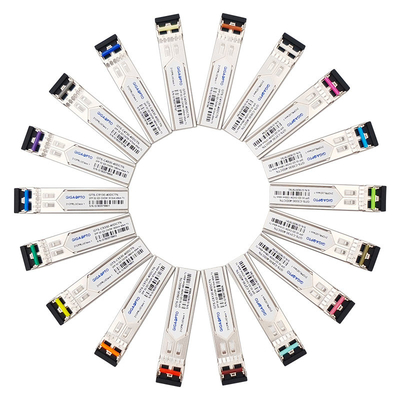

| भाग संख्या | विवरण- 3G SDI CWDM सिंगल TX | सीडब्ल्यूडीएम / सीएच | दूरी (किमी) | पिन असाइनमेंट | कुंडी रंग |
| GTS-C2730-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1270nm / -C27 | 40 किमी | एमएसए | हलका बैंगनी |
| GTS-C2930-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1290एनएम/-सी29 | 40 किमी | एमएसए | आसमानी नीला |
| GTS-C3130-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1310एनएम/-सी31 | 40 किमी | एमएसए | पीले हरे |

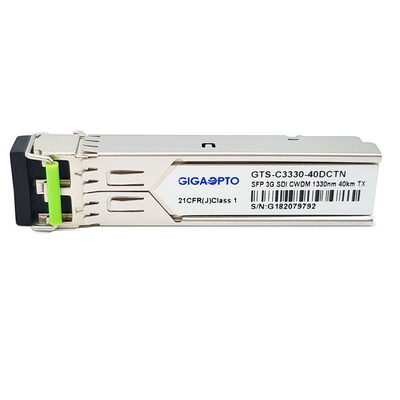

| GTS-C3330-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1330एनएम/-सी33 | 40 किमी | एमएसए | पीला गेरू |
| GTS-C3530-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1350एनएम/-सी35 | 40 किमी | एमएसए | गुलाबी |
| GTS-C3730-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1370एनएम/-सी37 | 40 किमी | एमएसए | बेज |
| GTS-C3930-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1390एनएम/-सी39 | 40 किमी | एमएसए | सफेद |
| जीटीएस-सी4130-40डीसीटीएन | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1410एनएम/-सी41 | 40 किमी | एमएसए | चाँदी |
| GTS-C4330-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1430एनएम/-सी43 | 40 किमी | एमएसए | काला |
| GTS-C4530-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1450एनएम/-सी45 | 40 किमी | एमएसए | पीले नारंगी |
| GTS-C4730-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1470nm / -C47 | 40 किमी | एमएसए | स्लेटी |
| GTS-C4930-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1490एनएम/-सी49 | 40 किमी | एमएसए | वोलेट |
| जीटीएस-सी5130-40डीसीटीएन | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1510एनएम/-सी51 | 40 किमी | एमएसए | नीला |
| GTS-C5330-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1530एनएम/-सी53 | 40 किमी | एमएसए | हरा |
| GTS-C5530-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1550एनएम/-सी55 | 40 किमी | एमएसए | पीला |
| GTS-C5730-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1570एनएम/-सी57 | 40 किमी | एमएसए | संतरा |
| GTS-C5930-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1590एनएम/-सी59 | 40 किमी | एमएसए | लाल |
| GTS-C6130-40DCTN | 3जीबी/एस एचडी-एसडीआई/एसडी-एसडीआई/3जी-एसडीआई एसएफपी सीडब्ल्यूडीएम सिंगल ट्रांसमीटर | 1610एनएम/-सी61 | 40 किमी | एमएसए | भूरा |
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
