उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | SMPTE 3G CWDM SFP ट्रांसमीटर | बैंडविड्थ (जीबीपीएस): | 50एम - 3जी |
|---|---|---|---|
| मॉड्यूल प्रकार: | सिंगल TX | वेवलेंथ: | 1270 ~ 1610 एनएम सीडब्ल्यूडीएम TX 18Ch |
| ऑप्टिकल कनेक्टर: | नियंत्रण रेखा | हस्तांतरण: | 40 किमी |
| पिन असाइनमेंट: | एमएसए | डीडीएम: | का समर्थन किया |
| प्रमुखता देना: | 3Gbps वीडियो SFP ट्रांसीवर,SMF वीडियो SFP ट्रांसीवर,SMF SFP ट्रांसीवर |
||
3जी-एसडीआई/एचडी-एसडीआई/एसडी-एसडीआईSFP CWDM 1270nm-1610nm वीडियो पैथोलॉजिकल पैटर्न सिंगल ट्रांसमीटर मॉड्यूल 40km SMF LC DDM MSA
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | SMPTE 3G CWDM SFP ट्रांसमीटर | भाग / संख्या | GTS-Cxx30-40DCT |
| बैंडविड्थ (जीबी/एस) | 50Mb/s - 2.97Gb/s | पिन असाइनमेंट | एमएसए |
| मॉड्यूल प्रकार | केवल ट्रांसमीटर | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य (TX) | CWDM C27-C61 चैनल | अधिकतम दूरी | 40 किमी |
| योजक | एलसी सिम्प्लेक्स | मीडिया | सिंगल-मोड फाइबर |
| ट्रांसमीटर प्रकार | सीडब्ल्यूडीएम डीएफबी लेजर | रिसीवर प्रकार | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (विशिष्ट) | 350mA |
| TX पावर | -2~+3 डीबीएम | विलुप्त होने का अनुपात | >5.0dB |
| पैथोलॉजिकल पैटर्न | हाँ | डीडीएम | हाँ |
| ओईएम / ओडीएम | समर्थित | एमटीबीएफ | 1,000,000 घंटे |
| अनुप्रयोग | SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस | ||
| एचडीटीवी/एसडीटीवी सर्विस इंटरफेस | |||
विवरण

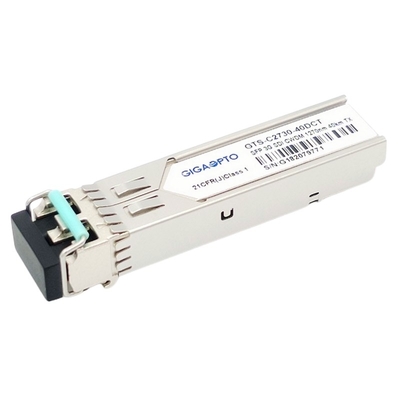

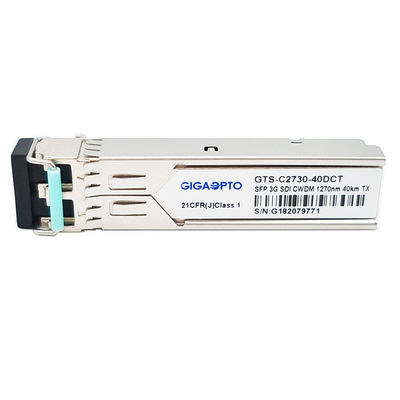

Gigaopto का GTS-Cxx30-40DCT SMPTE 3G CWDM SFP ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1610nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से एक SMF पर 40KM से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।

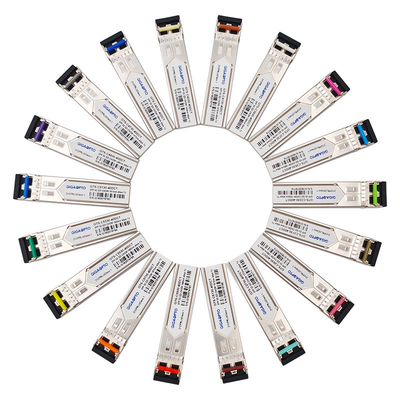

आदेश की जानकारी
| भाग संख्या | विवरण- 3जी डीवीआई सीडब्ल्यूडीएम सिंगल TX | सीडब्ल्यूडीएम चैनल | पहुंच | पिन असाइनमेंट | कुंडी रंग |
| जीटीएस-सी2730-40डीसीटी | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1270nm / -C27 | 40 किमी | एमएसए | हलका बैंगनी |
| GTS-C2930-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1290एनएम/-सी29 | 40 किमी | एमएसए | आसमानी नीला |
| GTS-C3130-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1310एनएम/-सी31 | 40 किमी | एमएसए | पीले हरे |
| जीटीएस-सी3330-40डीसीटी | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1330एनएम/-सी33 | 40 किमी | एमएसए | पीला गेरू |
| GTS-C3530-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1350एनएम/-सी35 | 40 किमी | एमएसए | गुलाबी |
| GTS-C3730-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1370एनएम/-सी37 | 40 किमी | एमएसए | बेज |
| GTS-C3930-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1390एनएम/-सी39 | 40 किमी | एमएसए | सफेद |
| जीटीएस-सी4130-40डीसीटी | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1410एनएम/-सी41 | 40 किमी | एमएसए | चाँदी |
| जीटीएस-सी4330-40डीसीटी | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1430एनएम/-सी43 | 40 किमी | एमएसए | काला |
| GTS-C4530-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1450एनएम/-सी45 | 40 किमी | एमएसए | पीले नारंगी |
| GTS-C4730-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1470nm / -C47 | 40 किमी | एमएसए | स्लेटी |
| GTS-C4930-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1490एनएम/-सी49 | 40 किमी | एमएसए | वोलेट |
| जीटीएस-सी5130-40डीसीटी | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1510एनएम/-सी51 | 40 किमी | एमएसए | नीला |
| GTS-C5330-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1530एनएम/-सी53 | 40 किमी | एमएसए | हरा |
| GTS-C5530-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1550एनएम/-सी55 | 40 किमी | एमएसए | पीला |
| GTS-C5730-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1570एनएम/-सी57 | 40 किमी | एमएसए | संतरा |
| GTS-C5930-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1590एनएम/-सी59 | 40 किमी | एमएसए | लाल |
| GTS-C6130-40DCT | 3G-SDI SFP CWDM सिंगल-ट्रांसमीटर मॉड्यूल | 1610एनएम/-सी61 | 40 किमी | एमएसए | भूरा |
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
