उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3 जी डीवीआई सीडब्ल्यूडीएम एसएफपी ट्रांसमीटर | बिट दर (जीबीपीएस): | 50एमबी/एस - 3जीबी/एस |
|---|---|---|---|
| मॉड्यूल-प्रकार: | सिंगल TX | तरंग दैर्ध्य / चैनल: | 1270 ~ 1610 एनएम सीडब्ल्यूडीएम TX डब्ल्यू / ओ आरएक्स |
| कनेक्टर प्रकार: | एलसी संदूक | पहुंच: | 20 किमी |
| पिन असाइनमेंट: | गैर एमएसए | डीडीएमआई: | का समर्थन किया |
| प्रमुखता देना: | 20 किमी वीडियो एसएफपी ट्रांसीवर,1270 एनएम वीडियो एसएफपी ट्रांसीवर,1610 एनएम वीडियो एसएफपी ट्रांसीवर |
||
गैर एमएसए3जी-एसडीआई/एचडी-एसडीआई/एसडी-एसडीआईCWDM 1270nm-1610nm SFP वीडियो पैथोलॉजिकल पैटर्न सिंगल ट्रांसमीटर मॉड्यूल 20km SMF LC DDM
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G-SDI CWDM ट्रांसमीटर | पी/एन (भाग संख्या) | GTS-Cxx30-20DCTN |
| बैंडविड्थ (जीबी/एस) | 0.05Gbps- 2.97Gbps | एमएसए/गैर-एमएसए पिनआउट | गैर एमएसए |
| मॉड्यूल प्रकार | एकल ट्रांसमीटर | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (TX) | C27-C61 चैनल | पहुंच | 20 किमी |
| योजक | एलसी सिम्प्लेक्स | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी सीडब्ल्यूडीएम | रिसीवर घटक | बिना |
| TX औसत शक्ति | -8 ~ -3 डीबीएम | विलुप्त होने का अनुपात | >5dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएमआई | समर्थित |
| ओईएम / ओडीएम | समर्थित | एमटीबीएफ | 1,000,000 घंटे |
| अनुप्रयोग | SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस | ||
| एचडीटीवी/एसडीटीवी सर्विस इंटरफेस | |||
विवरण
Gigaopto का GTS-Cxx30-20DCTN 3G वीडियो SFP सिंगल-TX मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1610nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से SMF पर 20 किमी से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।

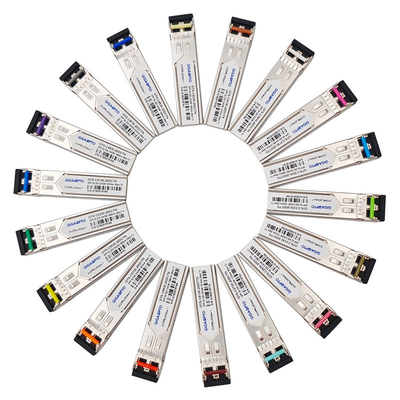

आदेश की जानकारी
| भाग संख्या | विवरण- 3जी डीवीआई सीडब्ल्यूडीएम सिंगल TX | सीडब्ल्यूडीएम चैनल | पहुंच | पिन असाइनमेंट | कुंडी रंग |
| GTS-C2730-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1270nm / -C27 | 20 किमी | गैर एमएसए | हलका बैंगनी |
| GTS-C2930-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1290एनएम/-सी29 | 20 किमी | गैर एमएसए | आसमानी नीला |
| GTS-C3130-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1310एनएम/-सी31 | 20 किमी | गैर एमएसए | पीले हरे |
| GTS-C3330-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1330एनएम/-सी33 | 20 किमी | गैर एमएसए | पीला गेरू |
| GTS-C3530-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1350एनएम/-सी35 | 20 किमी | गैर एमएसए | गुलाबी |
| GTS-C3730-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1370एनएम/-सी37 | 20 किमी | गैर एमएसए | बेज |
| GTS-C3930-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1390एनएम/-सी39 | 20 किमी | गैर एमएसए | सफेद |
| GTS-C4130-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1410एनएम/-सी41 | 20 किमी | गैर एमएसए | चाँदी |
| GTS-C4330-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1430एनएम/-सी43 | 20 किमी | गैर एमएसए | काला |
| GTS-C4530-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1450एनएम/-सी45 | 20 किमी | गैर एमएसए | पीले नारंगी |
| GTS-C4730-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1470nm / -C47 | 20 किमी | गैर एमएसए | स्लेटी |
| GTS-C4930-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1490एनएम/-सी49 | 20 किमी | गैर एमएसए | वोलेट |
| GTS-C5130-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1510एनएम/-सी51 | 20 किमी | गैर एमएसए | नीला |
| GTS-C5330-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1530एनएम/-सी53 | 20 किमी | गैर एमएसए | हरा |
| GTS-C5530-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1550एनएम/-सी55 | 20 किमी | गैर एमएसए | पीला |

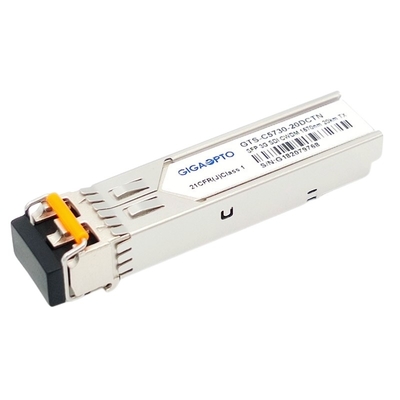

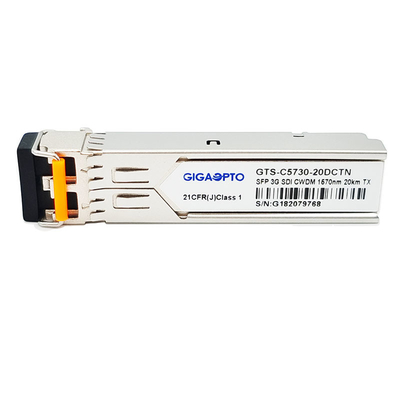

| GTS-C5730-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1570एनएम/-सी57 | 20 किमी | गैर एमएसए | संतरा |
| GTS-C5930-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1590एनएम/-सी59 | 20 किमी | गैर एमएसए | लाल |
| GTS-C6130-20DCTN | 3G CWDM SFP सिंगल ट्रांसमीटर | 1610एनएम/-सी61 | 20 किमी | गैर एमएसए | भूरा |
विशेषताएँ
वाणिज्यिक ऑपरेटिंग केस तापमान सीमा: 0 ℃ से 70 ℃
आवेदन पत्र
पिन परिभाषा
