उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G-SDI CWDM SFP TX | डेटा दर (जीबीपीएस): | 50एम - 3जी |
|---|---|---|---|
| मॉड्यूल प्रकार: | एकल ट्रांसमीटर | वेवलेंथ: | 1270 ~ 1610 एनएम सीडब्ल्यूडीएम TX डब्ल्यू / ओ आरएक्स |
| योजक: | एलसी संदूक | हस्तांतरण: | 20 किमी |
| पिन असाइनमेंट: | एमएसए | गारंटी: | 3 साल |
| कीवर्ड 1: | 3जीबीपीएस डीवीआई एसएफपी | कीवर्ड 2: | CWDM वीडियो सिंगल ट्रांसमीटर |
| प्रमुखता देना: | डीवीआई वीडियो एसएफपी ट्रांसीवर,सीडब्ल्यूडीएम वीडियो एसएफपी ट्रांसीवर,सीडब्ल्यूडीएम एसएफपी ट्रांसमीटर |
||
एमएसए3जी-एसडीआई/एचडी-एसडीआई/एसडी-एसडीआईCWDM 1270nm-1610nm SFP वीडियो पैथोलॉजिकल पैटर्न सिंगल ट्रांसमीटर मॉड्यूल 20km SMF LC DDM
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G-SDI CWDM SFP TX | पी/एन (भाग संख्या) | GTS-Cxx30-20DCT |
| बैंडविड्थ | 50Mb/s - 2.97Gb/s | पिन असाइनमेंट | एमएसए |
| मॉड्यूल प्रकार | एकल ट्रांसमीटर | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (TX) | 1270nm ~ 1610nm | पहुंच | 20 किमी |
| कनेक्टर प्रकार | एलसी रिसेप्टकल | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | सीडब्ल्यूडीएम डीएफबी लेजर | रिसीवर प्रकार | एन/ए |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम | समर्थित |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 साल |
| अनुप्रयोग | एचडी-एसडीआई /एसडी-एसडीआई / 3जी-एसडीआई | ||
विवरण

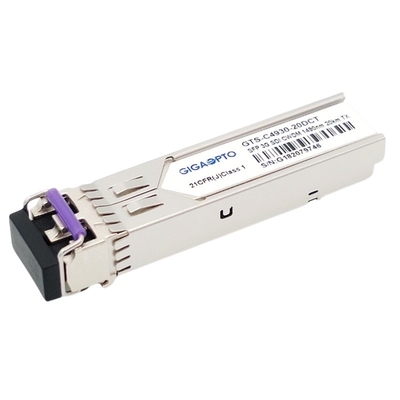

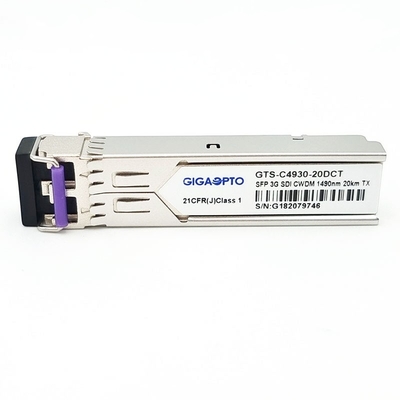

Gigaopto का GTS-Cxx30-20DCT 3G वीडियो SFP सिंगल-TX मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1270nm से 1610nm (20nm प्रत्येक चरण) से CWDM तरंग दैर्ध्य चैनल के माध्यम से SMF पर 20KM से अधिक एकल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
आदेश की जानकारी

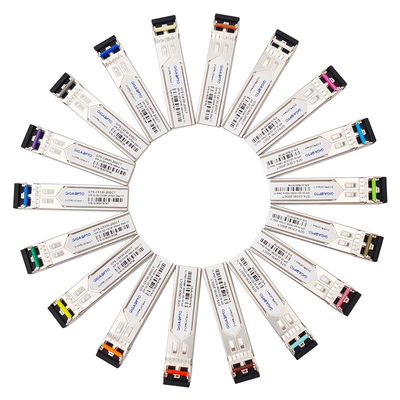

| भाग संख्या | विवरण- 3जी डीवीआई सीडब्ल्यूडीएम सिंगल TX | सीडब्ल्यूडीएम चैनल | पहुंच | एमएसए | कुंडी रंग |
| GTS-C2730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1270nm / -C27 | 20 किमी | एमएसए | हलका बैंगनी |
| GTS-C2930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1290एनएम/-सी29 | 20 किमी | एमएसए | आसमानी नीला |
| GTS-C3130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1310एनएम/-सी31 | 20 किमी | एमएसए | पीले हरे |
| GTS-C3330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1330एनएम/-सी33 | 20 किमी | एमएसए | पीला गेरू |
| GTS-C3530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1350एनएम/-सी35 | 20 किमी | एमएसए | गुलाबी |
| GTS-C3730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1370एनएम/-सी37 | 20 किमी | एमएसए | बेज |
| GTS-C3930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1390एनएम/-सी39 | 20 किमी | एमएसए | सफेद |
| जीटीएस-सी4130-20 डीसीटी | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1410एनएम/-सी41 | 20 किमी | एमएसए | चाँदी |
| GTS-C4330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1430एनएम/-सी43 | 20 किमी | एमएसए | काला |
| GTS-C4530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1450एनएम/-सी45 | 20 किमी | एमएसए | पीले नारंगी |
| GTS-C4730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1470nm / -C47 | 20 किमी | एमएसए | स्लेटी |
| GTS-C4930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1490एनएम/-सी49 | 20 किमी | एमएसए | वोलेट |
| जीटीएस-सी5130-20 डीसीटी | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1510एनएम/-सी51 | 20 किमी | एमएसए | नीला |
| GTS-C5330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1530एनएम/-सी53 | 20 किमी | एमएसए | हरा |
| GTS-C5530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1550एनएम/-सी55 | 20 किमी | एमएसए | पीला |
| GTS-C5730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1570एनएम/-सी57 | 20 किमी | एमएसए | संतरा |
| GTS-C5930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1590एनएम/-सी59 | 20 किमी | एमएसए | लाल |
| GTS-C6130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP सिंगल ट्रांसमीटर मॉड्यूल | 1610एनएम/-सी61 | 20 किमी | एमएसए | भूरा |
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
