उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3जी एसएमपीटीई एसएफपी सिंगल TX | बिट दर (जीबी / एस): | 50M - 2.97G |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | TX1550nm w/o रिसीवर | पिन असाइनमेंट: | गैर एमएसए पिन-आउट |
| ऑप्टिकल घटक: | डीएफबी लेजर | हस्तांतरण: | एसएमएफ पर 40 किमी |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन: | हाँ | कीवर्ड: | 3 जी वीडियो ट्रांसमीटर |
| प्रमुखता देना: | गैर एमएसए वीडियो एसएफपी ट्रांसीवर,1550 एनएम वीडियो एसएफपी ट्रांसीवर,एसएफपी TX |
||
SMPTE 3Gb/s SFP सिंगल ट्रांसमीटर 1550nm DFB 40km SD-SDI, HD-SDI और 3G-SDI गैर MSA के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करता है
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी एसएमपीटीई एसएफपी सिंगल TX | भाग संख्या | GTS-L1530-40DCTN |
| बिट राटा (जीबी/एस) | 50M - 2.97G | पिन असाइनमेंट | गैर एमएसए पिन-आउट |
| मॉड्यूल प्रकार | केवल ट्रांसमीटर | संचालन तापमान। | 0° से 70° |
| तरंग दैर्ध्य (TX) | 1550एनएम | फाइबर ट्रांसमिशन | 40 किमी |
| कनेक्टर प्रकार | नियंत्रण रेखा | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर | डीएफबी लेजर | रिसीवर | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (अधिकतम) | 350mA |
| लॉन्च की गई शक्ति | -2 ~ + 3 डीबीएम | एर | >5.0dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम | हाँ |
| ओईएम / ओडीएम | सहायता | प्रोटोकॉल | एसएफपी एमएसए |
| अनुप्रयोग | एसडी/एचडी/3जी एसडीआई | ||
विवरण

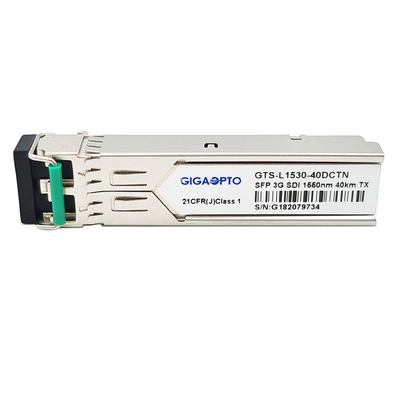

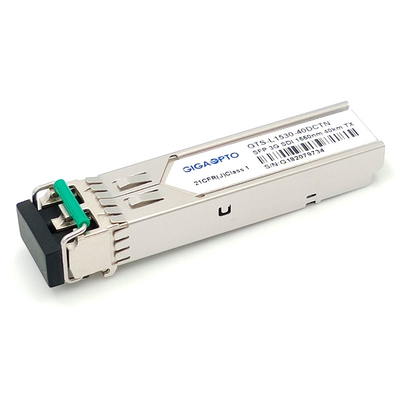

Gigaopto का GTS-L1530-40DCTN 3G SMPTE SFP सिंगल TX ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1550nm वेवलेंथ के माध्यम से सिंगल-मोड फाइबर पर 40 किमी से अधिक ट्रांसमिशन के 1-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है।यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
