उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G वीडियो SFP सिंगल-TX मॉड्यूल | बैंडविड्थ (जीबी / एस): | 50M - 2.97G |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | TX1550nm w/o RX | पिन असाइनमेंट: | एमएसए पिन-आउट |
| ऑप्टिकल कनेक्टर: | एलसी संदूक | पहुंच: | एसएमएफ पर 40 किमी |
| अस्थायी: | व्यावसायिक | कीवर्ड: | वीडियो एसएफपी |
| प्रमुखता देना: | वीडियो एसएफपी ट्रांसमीटर,3 जीबीपीएस एसएफपी ट्रांसमीटर,1550 एनएम एसएफपी ट्रांसमीटर |
||
MSA 3G-SDI SFP Tx केवल 1550nm 40km वीडियो पैथोलॉजिकल पैटर्न सिंगल ट्रांसमीटर मॉड्यूल DDM
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G वीडियो SFP सिंगल-TX | पी/एन | GTS-L1530-40DCT |
| बिट राटा (जीबी/एस) | 2.97G . तक | पिन असाइनमेंट | एमएसए पिन-आउट |
| मॉड्यूल प्रकार | एकल ट्रांसमीटर | संचालन तापमान। | 0 से 70 डिग्री सेल्सियस |
| तरंग दैर्ध्य (TX) | 1550एनएम | फाइबर पहुंच | 40 किमी |
| ऑप्टिकल कनेक्टर | नियंत्रण रेखा | फाइबर प्रकार | सिंगल-मोड फाइबर |
| ट्रांसमीटर | डीएफबी लेजर | रिसीवर | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (अधिकतम) | 350mA |
| लॉन्च की गई शक्ति | -2 ~ + 3 डीबीएम | एर | >5.0dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम | साथ |
| ओईएम / ओडीएम | हाँ | प्रोटोकॉल | एसएफपी एमएसए |
| अनुप्रयोग | एसडी/एचडी/3जी एसडीआई | ||
विवरण

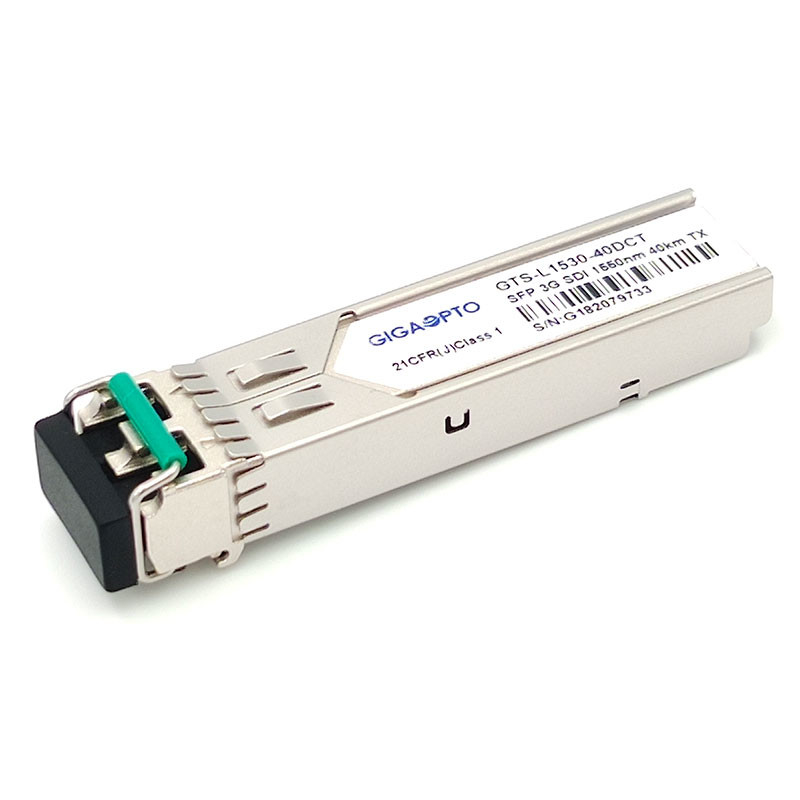

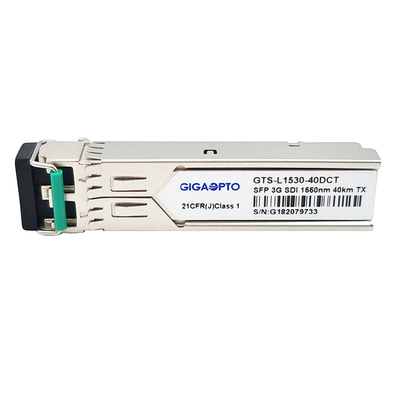

Gigaopto का GTS-L1530-40DCT 3G वीडियो SFP सिंगल-TX मॉड्यूल एक सिम्प्लेक्स LC कनेक्टर के साथ 1550nm तरंग दैर्ध्य के माध्यम से SMF पर 40 किमी से अधिक ट्रांसमिशन वाले सिंगल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 50Mb/s से 2.97Gb/s तक डेटा दरों का समर्थन करता है, यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
