उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3Gbps वीडियो सिंगल-ट्रांसमीटर मॉड्यूल | बैंडविड्थ: | 50 एमबीपीएस - 2.97 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | TX-1310nm w/o RX | पिन असाइनमेंट: | गैर एमएसए पिनआउट |
| इंटरफेस: | एलसी सिम्प्लेक्स | केबल पहुंच: | 40 किमी |
| तापमान: | व्यावसायिक | डीडीएमआई: | का समर्थन किया |
| कीवर्ड: | 3Gbps वीडियो SFP ऑप्टिकल ट्रांसमीटर | ||
| प्रमुखता देना: | एलसी सिम्प्लेक्स वीडियो एसएफपी ट्रांसीवर,1310 एनएम वीडियो एसएफपी ट्रांसीवर,40 किमी एसएफपी ट्रांसमीटर |
||

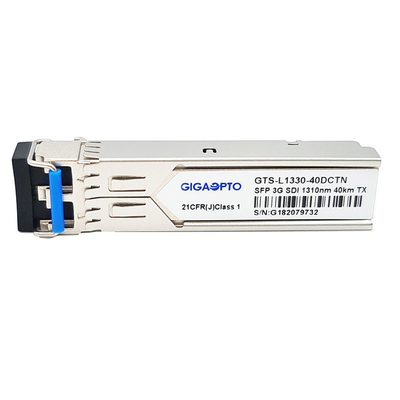

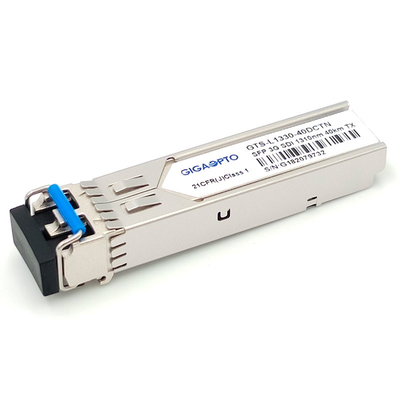

गैर MSA 3G-SDI SFP Tx केवल 1310nm 40km वीडियो पैथोलॉजिकल पैटर्न एकल ट्रांसमीटर मॉड्यूल DDM SD / HD / 3G SDI के लिए
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3Gbps वीडियो SFP सिंगल-ट्रांसमीटर | पी/एन | GTS-L1330-40DCTN |
| बिट रात | 2.97Gb/s . तक | पिन असाइनमेंट | गैर एमएसए पिनआउट |
| मॉड्यूल प्रकार | सिंगल TX | सी-अस्थायी। | 0 से 70 डिग्री सेल्सियस |
| तरंग दैर्ध्य (TX) | 1310एनएम | केबल पहुंच | 10 किमी |
| ऑप्टिकल कनेक्टर | एलसी सिम्प्लेक्स | मीडिया | सिंगल-मोड फाइबर |
| ट्रांसमीटर | डीएफबी लेजर | रिसीवर घटक | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (अधिकतम) | 350mA |
| लॉन्च की गई शक्ति | -2 ~ + 3 डीबीएम | एर | >5.0dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम | साथ |
| ओईएम / ओडीएम | हाँ | एमटीबीएफ | 1,000,000 घंटे |
| अनुप्रयोग | एसडी/एचडी/3जी एसडीआई | ||
विवरण
Gigaopto के GTS-L1330-40DCTN 3G SDI वीडियो SFP सिंगल ट्रांसमीटर को सिंगल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो SMF पर 1310nm वेवलेंथ के माध्यम से सिंप्लेक्स LC कनेक्टर के साथ 40 किमी से अधिक दूरी पर है, यह 50Mb / s से 2.97Gb / s तक डेटा दरों का समर्थन करता है।
यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह एसएफपी 20-पिन कनेक्टर के साथ है जो हॉट प्लग क्षमता की अनुमति देता है, एसएफपी एमएसए के साथ पूर्ण अनुपालन, रीयल टाइम डिजिटल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शन एसएफएफ -8472 द्वारा डिफ़ॉल्ट रूप से उपलब्ध हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
टिप्पणी: SMPTE के लिए सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स के पास पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
