उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3जी एसडीआई ट्रांसमीटर | बिट दर: | 3जीबी/सेक |
|---|---|---|---|
| तरंग दैर्ध्य (TX): | 1310एनएम | पिन असाइनमेंट: | एमएसए |
| ऑप्टिकल कनेक्टर: | नियंत्रण रेखा | दूरी: | 10 किमी |
| डीडीएम: | हाँ | गारंटी: | 3 साल |
| कीवर्ड: | एसडीआई सिंगल ट्रांसमीटर | ||
| प्रमुखता देना: | 3G वीडियो SFP ट्रांसीवर,TX1310nm वीडियो SFP ट्रांसीवर,HD SDI SFP |
||
3Gb/s 1310nm 10km DOM LC SMF सिंगल ट्रांसमीटर वीडियो पैथोलॉजिकल पैटर्न ट्रांसीवर मॉड्यूल MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3 जी एचडी / एसडीआई एसएफपी ट्रांसमीटर | भाग संख्या | GTS-L1330-40DCT |
| बैंडविड्थ | 50 एमबीपीएस - 2.97 जीबीपीएस | पिन असाइनमेंट | एमएसए |
| मॉड्यूल-प्रकार | सिंगल TX | तापमान की रेंज | व्यावसायिक |
| केंद्र तरंग दैर्ध्य (TX) | 1310एनएम | केबल | 10 किलोमीटर |
| योजक | एलसी सिम्प्लेक्स | फाइबर प्रकार | एसएमएफ |
| एलडी प्रकार | डीएफबी लेजर | पीडी प्रकार | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | +3.3V | कुल वर्तमान (अधिकतम) | 400mA |
| TX आउटपुट पावर | -5 ~ 0 डीबीएम | ईआर. | >5.0dB |
| पैथोलॉजिकल पैटर्न | साथ | डीडीएमआई | डिफ़ॉल्ट के रूप में समर्थित |
| ओईएम / ओडीएम | समर्थित | प्रोटोकॉल | एसएफपी एमएसए |
| अनुप्रयोग | एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम | ||
विवरण

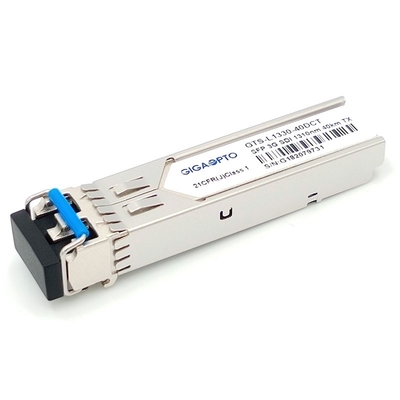

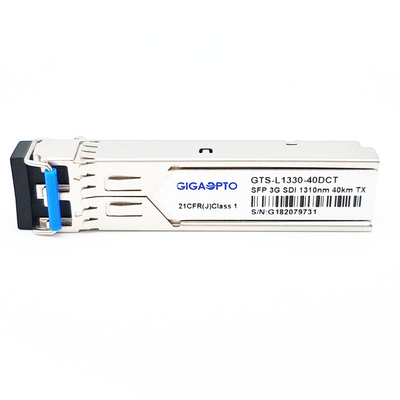

Gigaopto का GTS-L1330-40DCT 3G SDI सिंगल ट्रांसमीटर मॉड्यूल एक डुअल चैनल ऑप्टिकल सिंगल मोड ट्रांसमीटर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल को प्रसारित करने के लिए डिज़ाइन किया गया है।
यह 50 एमबीपीएस से 3 जीबीपीएस तक का समर्थन करता है और विशेष रूप से एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम एसडीआई पैथोलॉजिकल पैटर्न को प्रसारित करने के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं, यह 50 एमबीपीएस से 3 जीबीपीएस तक सिग्नल संचारित कर सकता है और 3 जीबीपीएस पैथोलॉजिकल सिग्नल के साथ 40 किमी तक पहुंच सकता है।
यह SFP 20-पिन कनेक्टर के साथ है जो हॉट प्लग क्षमता की अनुमति देता है, SFP MSA, SFF-8472 मानकों का पूर्ण अनुपालन करता है।अंतर्निहित डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम) रीयल-टाइम ऑपरेटिंग पैरामीटर तक पहुंच की अनुमति देता है।
यह उच्च परिभाषा डिजिटल प्रसारण अनुप्रयोगों के लिए उपयुक्त है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
HD-SDI SD-SDI 3G-SDI SFP वीडियो TX1310nm 40KM केवल ट्रांसमीटर
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।
एसएमपीटीई 297-2006: यह मानक विभिन्न डेटा दरों पर एसडीआई संकेतों के संचरण और स्वागत के लिए फाइबर ऑप्टिक इंटरफेस को परिभाषित करता है: 3जी ~ 12जी
एसएमपीटीई 259एम: 143 से 360 एमबी/एस
एसएमपीटीई 344एम: 540 एमबी/एस
SMPTE 292: 1.485 और 1.485/1.001 Gb/s
SMPTE 424M: 2.97 और 2.97/1.001 Gb/s
ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
