उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3जी सिंगल ट्रांसमीटर | बैंडविड्थ: | 50 एमबीपीएस - 2.97 जीबीपीएस |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | TX-1310nm | पिन असाइनमेंट: | गैर एमएसए |
| योजक: | नियंत्रण रेखा | पहुंच: | 10 किमी |
| डीडीएम: | हाँ | गारंटी: | 36 महीने |
| कीवर्ड: | 3G SEPTE SFP सिंगल ट्रांसमीटर | ||
| प्रमुखता देना: | 1310nm सिंगल ट्रांसमीटर मॉड्यूल,10km सिंगल ट्रांसमीटर मॉड्यूल,नॉन MSA 3G SDI SFP |
||
गैर MSA HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm 10km वीडियो पैथोलॉजिकल पैटर्न एकल ट्रांसमीटर मॉड्यूल DDM
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी एसडीआई सिंगल ट्रांसमीटर | पी/एन (भाग संख्या) | GTS-L1330-10DCTN |
| बैंडविड्थ | 50Mb/s - 2.97Gb/s | पिन असाइनमेंट | गैर-एमएसए |
| मॉड्यूल प्रकार | सिंगल TX | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य (TX) | 1310एनएम | केबल दूरी | 10 किमी |
| कनेक्टर प्रकार | सिम्प्लेक्स एलसी | फाइबर प्रकार | सिंगल-मोड फाइबर |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | वर्तमान (अधिकतम) | 350mA |
| औसत आउटपुट पावर | -5 ~ 0 डीबीएम | विलुप्त होने का अनुपात | >5.0dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डीडीएम | समर्थित |
| ओईएम / ओडीएम | समर्थित | वज़न | 0.025 किग्रा |
| अनुप्रयोग | SMPTE 297-2006 संगत इलेक्ट्रिकल-टू-ऑप्टिकल इंटरफेस | ||
| एचडीटीवी/एसडीटीवी सर्विस इंटरफेस | |||
विवरण

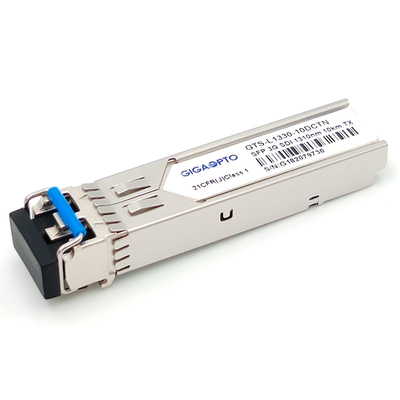

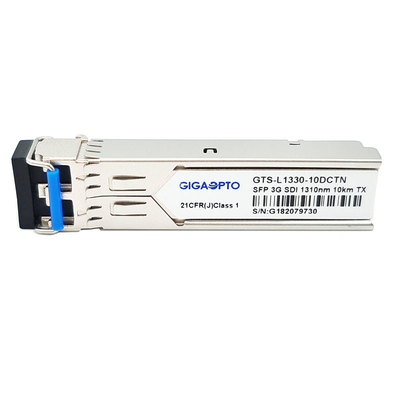

Gigaopto का GTS-L1330-10DCTN 3G SDI वीडियो SFP TX ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स LC कनेक्टर के साथ 1310nm तरंग दैर्ध्य के माध्यम से SMF पर 10 किमी से अधिक के सिंगल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है, यह 50Mb / s से 2.97Gb / s तक डेटा दरों का समर्थन करता है। , यह ट्रांसमीटर विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।"SMPTE 424M" एक मानक है जो SMPTE 259M, SMPTE 344M, और SMPTE 292M पर फैलता है, जो सिंगल-फाइबर केबल पर 2.970 Gbit/s और 2.970/1.001 Gbit/s की बिट-दर की अनुमति देता है।ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
