उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3जी एसडीआई वीडियो एसएफपी TX | बिट दर: | 3जीबी/सेक |
|---|---|---|---|
| तरंग दैर्ध्य (TX): | 1310एनएम | पिन असाइनमेंट: | एमएसए |
| ऑप्टिकल कनेक्टर: | नियंत्रण रेखा | दूरी: | 10 किमी |
| डीडीएम: | हाँ | गारंटी: | 3 साल |
| कीवर्ड: | 3जी डिजिटल वीडियो सिंगल ट्रांसमीटर | ||
| प्रमुखता देना: | 10 किमी एसडीआई एसएफपी,TX1310 एनएम एसडीआई एसएफपी,एसडी एसडीआई ट्रांसमीटर |
||
3Gb/s 1310nm 10km DOM LC SMF सिंगल ट्रांसमीटर वीडियो पैथोलॉजिकल पैटर्न ट्रांसीवर मॉड्यूल MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी एसडीआई वीडियो एसएफपी TX | भाग संख्या | GTS-L1330-10DCT |
| बैंडविड्थ | 50 एमबी / एस - 2.97 जीबी / एस | एमएसए/गैर-एमएसए | एमएसए |
| मॉड्यूल-प्रकार | एकल ट्रांसमीटर | तापमान की रेंज | 0 से 70°C / -20 से 85°C |
| तरंग दैर्ध्य (TX) | 1310एनएम | फाइबर दूरी | 10 किमी |
| कनेक्टर प्रकार | नियंत्रण रेखा | केबल प्रकार | एसएमएफ जी.652 |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर भाग | एन/ए |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (मैक्स) | 400mA |
| TX ऑप्टिकल पावर | -7 ~ 0 डीबीएम | विलुप्त होने का अनुपात | >5.0dB |
| पैथोलॉजिकल पैटर्न | डिफ़ॉल्ट के रूप में समर्थन | डिजिटल डायग्नोस्टिक | डिफ़ॉल्ट के रूप में समर्थन |
| ओईएम / ओडीएम | हाँ | प्रोटोकॉल | एसएफपी एमएसए |
| अनुप्रयोग | एचडी-एसडीआई /एसडी-एसडीआई / 3जी-एसडीआई | ||
विवरण

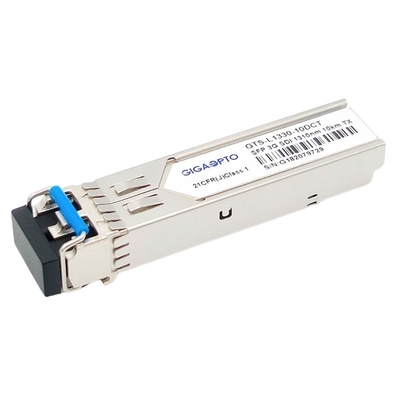

Gigaopto का GTS-L1330-10DCT 3G SDI वीडियो SFP TX ट्रांसमीटर मॉड्यूल एक सिम्प्लेक्स एलसी कनेक्टर के साथ 1310nm तरंग दैर्ध्य के माध्यम से SMF पर 10 किमी से अधिक के सिंगल-चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है, यह 50Mb / s से 2.97Gb / s तक डेटा दरों का समर्थन करता है। ,वे विशेष रूप से SMPTE 259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किए गए हैं।
इस ट्रांसमीटर में दो खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर और एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
नोट: सोसाइटी ऑफ मोशन पिक्चर एंड टेलीविज़न इंजीनियर्स, जो SMPTE के लिए संक्षिप्त है, में पैथोलॉजिकल पैटर्न के साथ हाई डेफिनिशन वीडियो सिग्नल को संभालने के लिए मानक हैं।SMPTE के मानक वर्तमान में 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) और 424M (3G-SDI) के लिए कहते हैं।"SMPTE 424M" एक मानक है जो SMPTE 259M, SMPTE 344M, और SMPTE 292M पर फैलता है, जो सिंगल-फाइबर केबल पर 2.970 Gbit/s और 2.970/1.001 Gbit/s की बिट-दर की अनुमति देता है।ये बिट-रेट 1080p वीडियो के लिए 50 या 60 फ्रेम प्रति सेकेंड पर पर्याप्त हैं।
